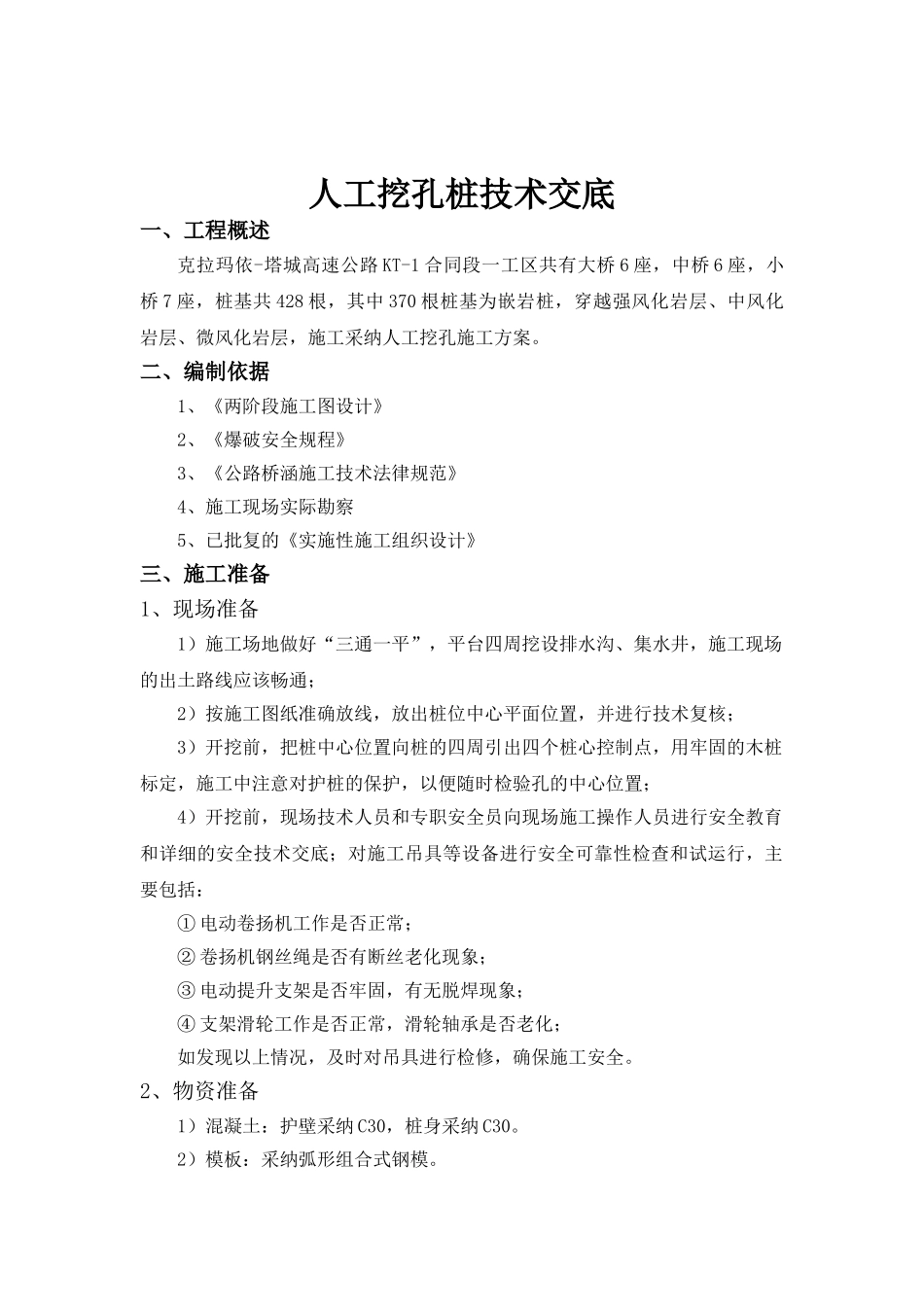

人工挖孔桩技术交底一、工程概述克拉玛依-塔城高速公路 KT-1 合同段一工区共有大桥 6 座，中桥 6 座，小桥 7 座，桩基共 428 根，其中 370 根桩基为嵌岩桩，穿越强风化岩层、中风化岩层、微风化岩层，施工采纳人工挖孔施工方案。二、编制依据1、《两阶段施工图设计》2、《爆破安全规程》3、《公路桥涵施工技术法律规范》4、施工现场实际勘察5、已批复的《实施性施工组织设计》三、施工准备1、现场准备1）施工场地做好“三通一平”，平台四周挖设排水沟、集水井，施工现场的出土路线应该畅通；2）按施工图纸准确放线，放出桩位中心平面位置，并进行技术复核；3）开挖前，把桩中心位置向桩的四周引出四个桩心控制点，用牢固的木桩标定，施工中注意对护桩的保护，以便随时检验孔的中心位置；4）开挖前，现场技术人员和专职安全员向现场施工操作人员进行安全教育和详细的安全技术交底；对施工吊具等设备进行安全可靠性检查和试运行，主要包括：① 电动卷扬机工作是否正常；② 卷扬机钢丝绳是否有断丝老化现象；③ 电动提升支架是否牢固，有无脱焊现象；④ 支架滑轮工作是否正常，滑轮轴承是否老化；如发现以上情况，及时对吊具进行检修，确保施工安全。2、物资准备1）混凝土：护壁采纳 C30，桩身采纳 C30。2）模板：采纳弧形组合式钢模。3）主要机具设备：提升架、手推车或翻斗车、镐、锹、手铲、风动凿岩机、空压机、钎、线坠、混凝土搅拌机、50 米卷尺、吊桶、溜槽、导管、振捣棒、插钎、粗麻绳、钢丝绳、安全活动盖板、防水照明灯（低压 36V、100W），电焊机、通风及供氧设备、高扬程水泵、活动爬梯、安全帽、安全带等，并保证以上机具工作正常，无老化现象，常常对机具进行维修保养，提高工作效率。四、挖孔灌注桩工艺流程图 五、挖孔桩施工步骤1、放线定位根据测定的孔位中心桩，挖掉中心核心土，并用弦线拉十字，将孔位中心反映到最顶一节护壁上。护筒壁选用 C30 混凝土，护壁上口内径大于或等于设计桩径，但不得小于设计桩径。测定护壁顶面标高，并用油漆线标记。2、成孔技术方案根据本工程的特点和现场实际情况，采纳人工配合爆破作业成孔。由于人工挖孔桩入岩爆破施工时，自由面狭小、作业面较深、岩石的夹制力较大，所以孔桩入岩爆破宜采纳小直径浅孔微差爆破。桩位放样、定位自检报监理工程师审批砌井口维护挖孔、清孔自检报监理工程师审批取样自检报监理工程师审批制作钢筋笼下钢筋笼自检报监理工程师审批砼配合比...
