高速铁路CRTSⅢ型板式无砟轨道施工作业指导书

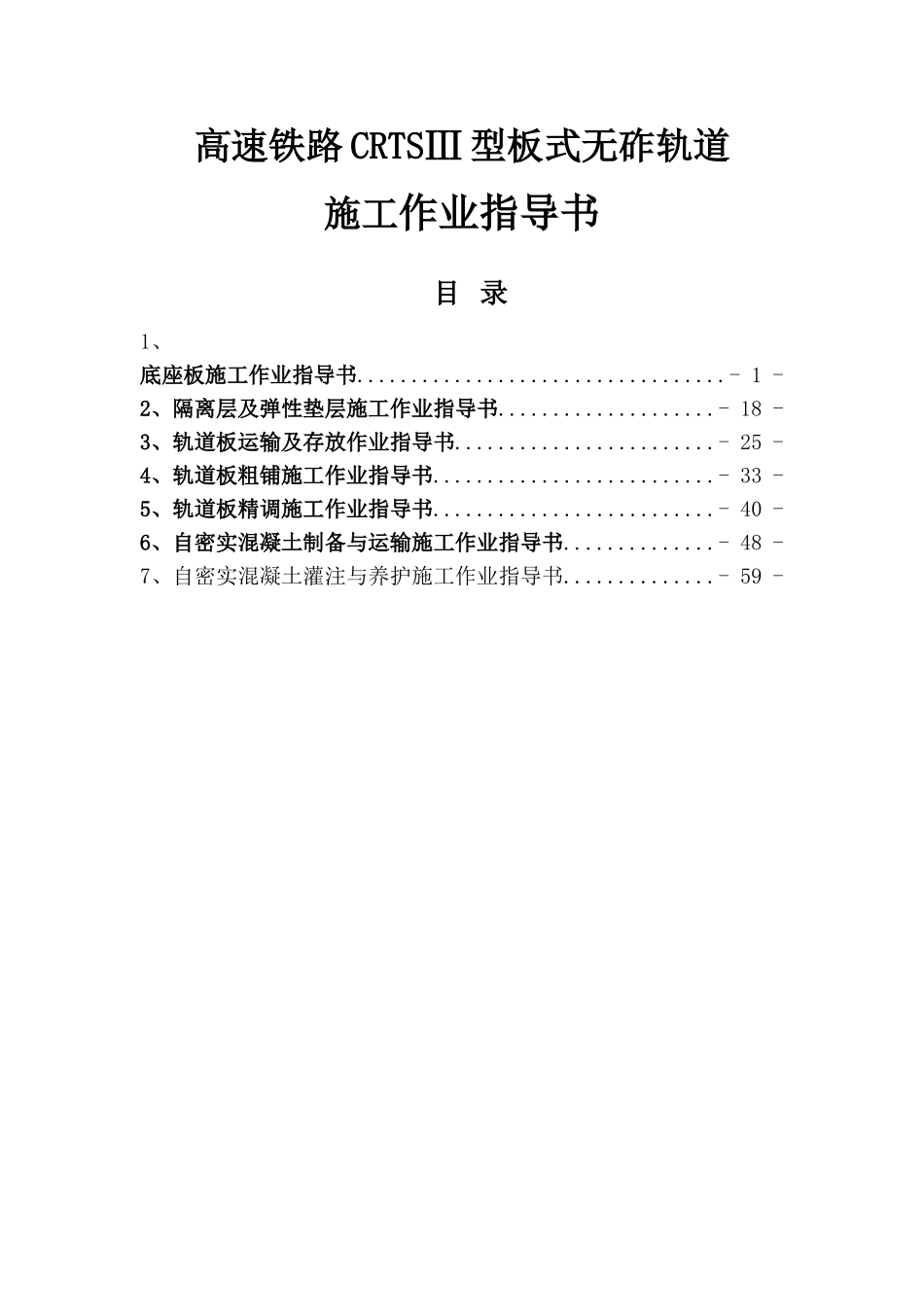

高速铁路 CRTSⅢ 型板式无砟轨道施工作业指导书目 录1、底座板施工作业指导书..................................- 1 -2、隔离层及弹性垫层施工作业指导书....................- 18 -3、轨道板运输及存放作业指导书........................- 25 -4、轨道板粗铺施工作业指导书..........................- 33 -5、轨道板精调施工作业指导书..........................- 40 -6、自密实混凝土制备与运输施工作业指导书..............- 48 -7、自密实混凝土灌注与养护施工作业指导书..............- 59 -底座板施工作业指导书1 适用范围本作业指导书适用于新建郑州至徐州铁路客运专线 CRTSⅢ 型板式无砟轨道底座施工，以及其他铁路客运专线单元型式带凹槽结构的底座施工。2 编制依据2.1《高速铁路轨道工程施工质量验收标准》（TB10754-2025）2.2《铁路混凝土工程施工技术指南》（铁建设[2025]241 号）2.3《铁路混凝土工程施工质量验收标准》（TB10424-2025）2.4《高速铁路工程测量法律规范》（TB10601-2025）2.5《郑徐铁路客运专线 CRTSⅢ 型板式无砟轨道施工质量验收指导意见》（工管线路函[2025]367 号）；2.6《高速铁路 CRTSⅢ 型板式无砟轨道先张法预应力混凝土轨道板暂行技术要求》（TJ/GW118-2025）；2.7《钢筋混凝土用钢筋焊接网》（GB/T1499.3-2025）2.8《钢筋焊接网混凝土结构技术规程》（JGJ 114-2025）2.9《冷轧带肋钢筋》（GB 13788-2025）2.10 新建郑徐铁路客运专线 CRTSⅢ 型无砟轨道施工图；2.11 施工现场现有施工条件及相关资源配置。3 作业准备3.1 技术准备（1）对施工图的会审已经完成。对所有进场人员进行技术培训，考核合格后方可上岗。现场管理人员应熟悉无砟轨道及底座施工的程序和方法；技术人员应熟练掌握无砟轨道底座施工及相关工序的施工方法、技术要求、验收标准并完成对作业人员的技术交底；作业人员应熟练掌握底座施工方法、工序要求、作业标准。（2）完成配合比试验，确定配合比。（3）线路沉降变形通过预评估，布设 CPⅢ 网， CPⅢ 测量完成并通过评估。（4）无砟轨道施工前通过“施工现场质量管理”检查，检查记录已按规定经过签认。“施工现场质量管理检查记录表”见附表 1。3.2 材料准备（1）完成原材料进场验收，确保原材料各项性能指标符合设计及相关法律规范、标准的要求。（2）模板采纳定型钢模板，以满足混凝土底座高程控制要求。所需底座模板、连接件、固定件按计...
