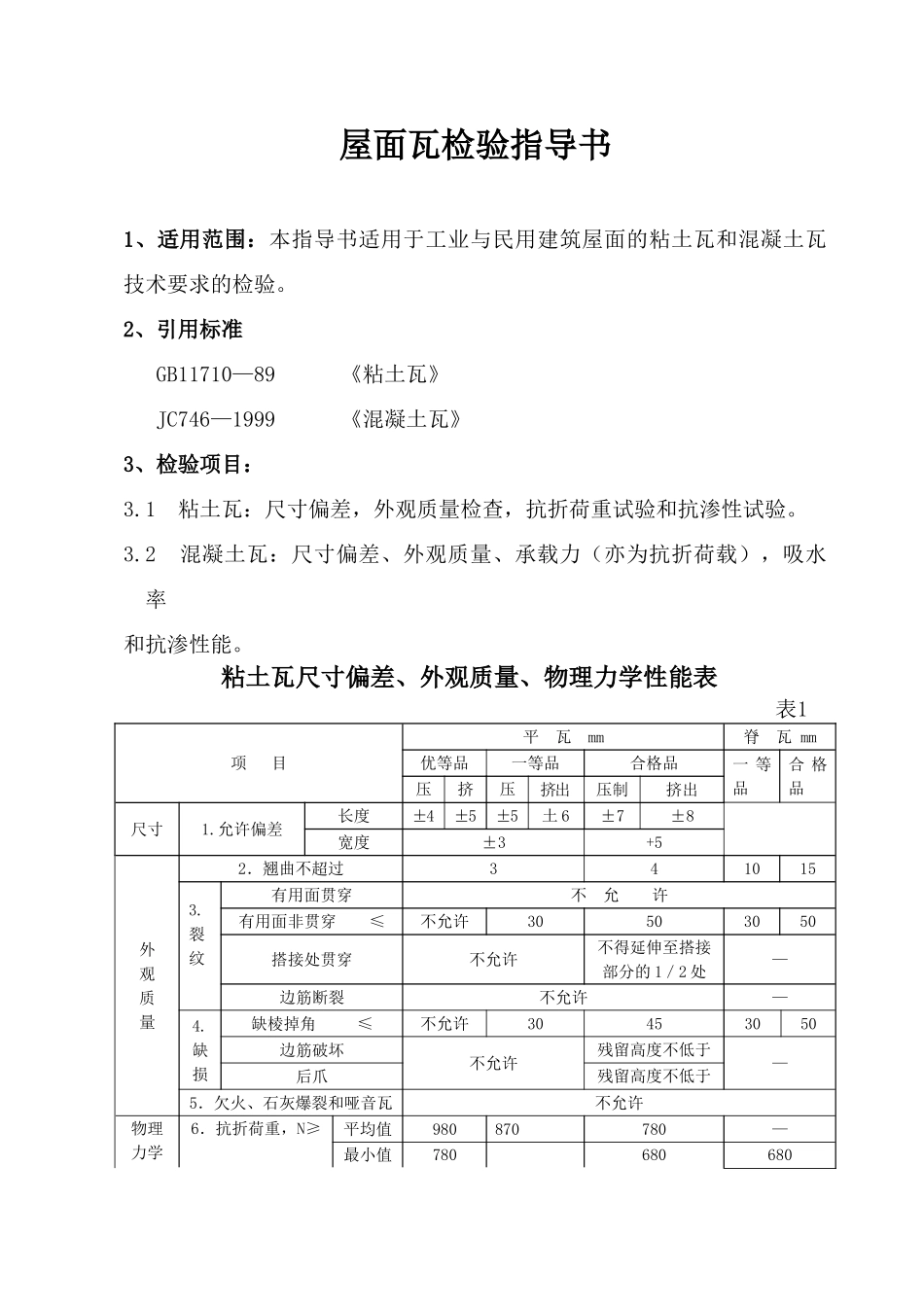

(屋面瓦检验指导书)

屋面瓦检验指导书1、适用范围：本指导书适用于工业与民用建筑屋面的粘土瓦和混凝土瓦技术要求的检验。2、引用标准 GB11710—89 《粘土瓦》 JC746—1999 《混凝土瓦》3、检验项目：3.1 粘土瓦：尺寸偏差，外观质量检查，抗折荷重试验和抗渗性试验。3.2 混凝土瓦：尺寸偏差、外观质量、承载力（亦为抗折荷载），吸水率和抗渗性能。粘土瓦尺寸偏差、外观质量、物理力学性能表表1项 目平 瓦 mm脊 瓦 mm优等品一等品合格品一 等 品合 格 品压制挤出压制挤出压制挤出尺寸1.允许偏差长度±4±5±5土 6±7±8宽度±3+5外观质量2．翘曲不超过3410153.裂纹有用面贯穿不 允 许有用面非贯穿 ≤不允许30503050搭接处贯穿不允许不得延伸至搭接部分的 1／2 处—边筋断裂不允许—4.缺损缺棱掉角 ≤不允许30453050边筋破坏不允许残留高度不低于2mm—后爪残留高度不低于3mm5．欠火、石灰爆裂和哑音瓦不允许物理力学6．抗折荷重，N≥平均值980870780—最小值780680680性能指标7．抗冻性不得出现分层、开裂、剥落等损伤现象8．抗渗性不得出现水滴—4、技术要求4.1 粘土瓦 (1)瓦的尺寸偏差、外观质量和物理力学性能符合表1规定。 (2)一批瓦的颜色应基本一致。4.2 混凝土瓦4.2.l 尺寸偏差 (1)长度：屋面瓦和脊瓦的长度允许偏差±4mm。 (2)宽度：屋面瓦的宽度允许偏差+3mm。 (3)遮盖宽度 a．一般要求：一块屋面瓦的遮盖宽度b1以及遮盖宽度的正常允许偏差值，在生产厂家的技术资料中给予说明。 b．有筋槽屋面瓦：当生产厂家给出瓦片遮盖宽度的允许偏差值时，其遮盖宽度要满足下列要求： b1d／lO≤b1d +所给的遮盖宽度的允许偏差值 b1c／lO≥b1d-所给的遮盖宽度的允许偏差值。 式中：b1d——展开状态下10块瓦的遮盖宽度。 b1c——紧缩状态下10块瓦的遮盖宽度。 当生产厂家没有给出遮盖宽度的允许偏差值，平均遮盖宽度应与生产厂家所给定的遮盖宽度值偏差不超过±5mm。 c．无筋槽屋面瓦：屋面瓦的平均遮盖宽度应与厂家所给定的遮盖宽度值偏差不超过±3mm。 d.屋面瓦吊挂瓦爪(后爪)的有效高度应不小于lOmm。 e.对于有筋槽的瓦，其边筋高度应不低于3mm。 f.若瓦有固定孔，其布置要确保屋面瓦或配件瓦与挂瓦条的连接安全可靠。固定孔的布置和结构应保证不影响混凝土其他正常的使用功能和不造成缺陷。4.2.2 外观质量 (1)一般要求：屋面瓦和配件瓦应瓦型清楚，瓦面平整，边角整齐。屋面瓦应瓦爪齐全，彩色混凝土瓦应无明显的色泽差别...
