0158-陕西物资储备管理局职工培训中心降水及基坑支护施工方案

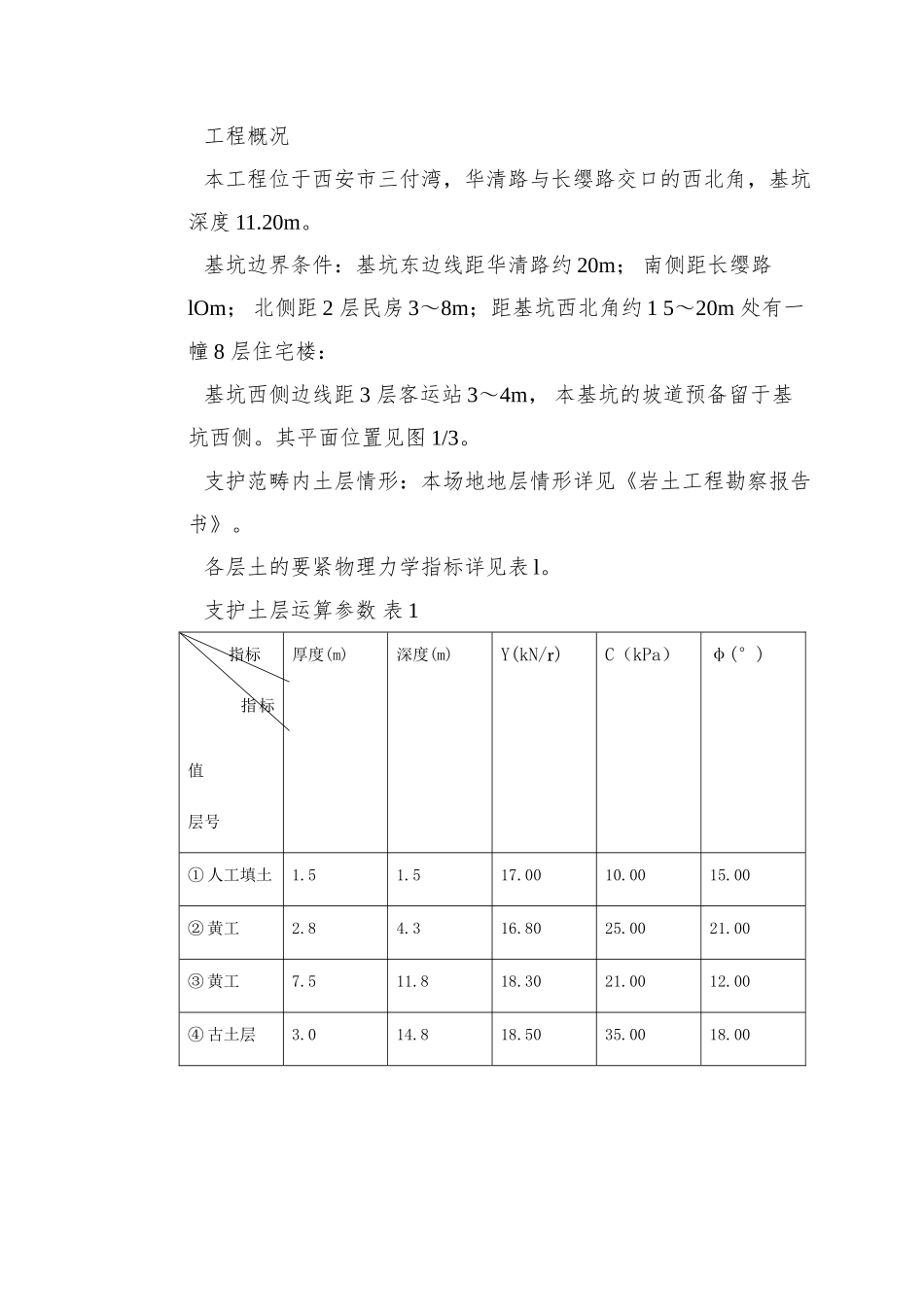

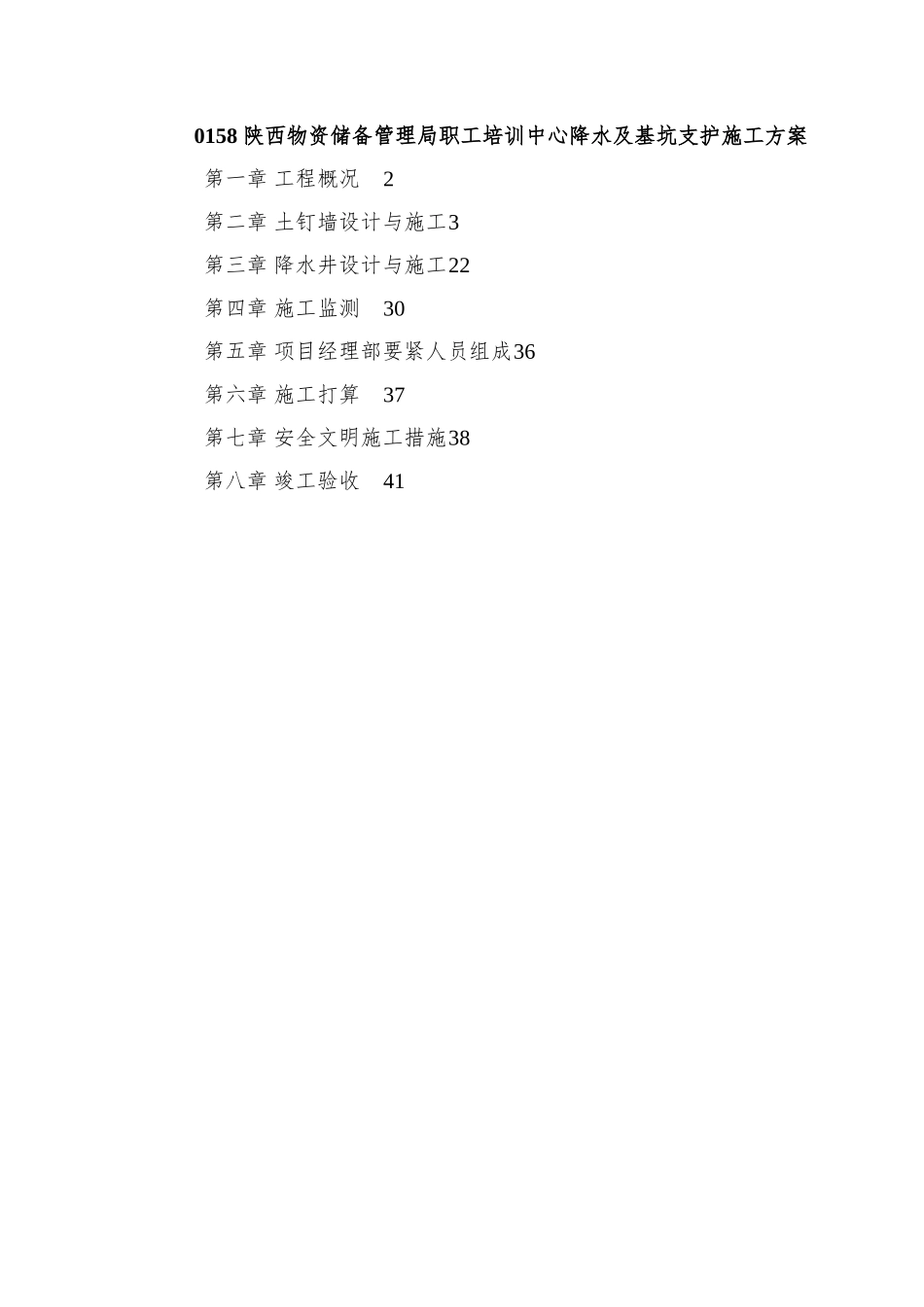

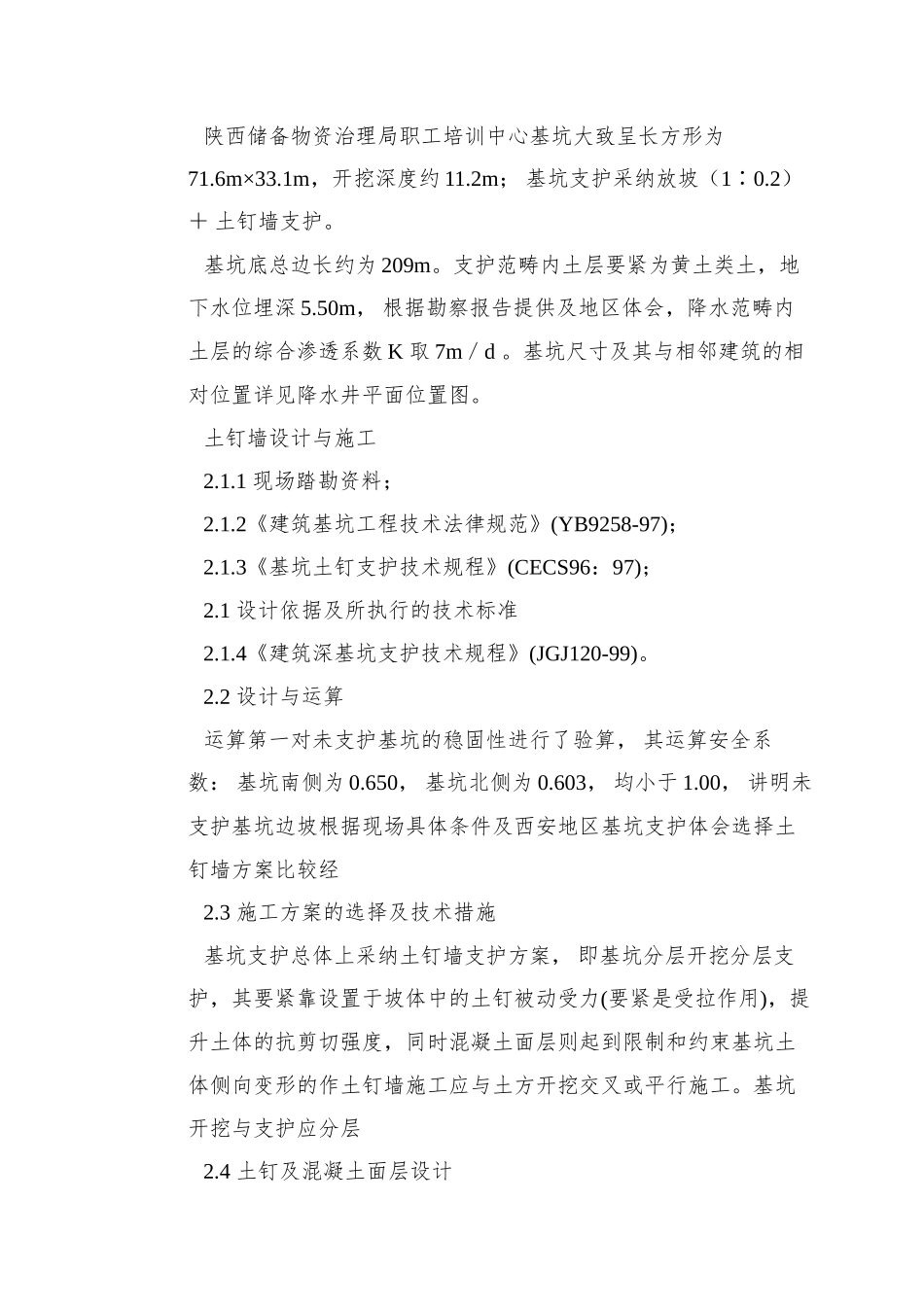

0158 陕西物资储备管理局职工培训中心降水及基坑支护施工方案第一章 工程概况2第二章 土钉墙设计与施工3第三章 降水井设计与施工22第四章 施工监测30第五章 项目经理部要紧人员组成36第六章 施工打算37第七章 安全文明施工措施38第八章 竣工验收41工程概况本工程位于西安市三付湾，华清路与长缨路交口的西北角，基坑深度 11.20m。基坑边界条件：基坑东边线距华清路约 20m； 南侧距长缨路lOm； 北侧距 2 层民房 3～8m；距基坑西北角约 1 5～20m 处有一幢 8 层住宅楼：基坑西侧边线距 3 层客运站 3～4m， 本基坑的坡道预备留于基坑西侧。其平面位置见图 1/3。支护范畴内土层情形：本场地地层情形详见《岩土工程勘察报告书》。各层土的要紧物理力学指标详见表 l。支护土层运算参数 表 1 指标 指标值层号厚度(m)深度(m)Y(kN/)C（kPa）φ(°)① 人工填土1.51.517.0010.0015.00② 黄工2.84.316.8025.0021.00③ 黄工7.511.818.3021.0012.00④ 古土层3.014.818.5035.0018.00陕西储备物资治理局职工培训中心基坑大致呈长方形为71.6m×33.1m，开挖深度约 11.2m； 基坑支护采纳放坡（10.2∶）＋ 土钉墙支护。基坑底总边长约为 209m。支护范畴内土层要紧为黄土类土，地下水位埋深 5.50m， 根据勘察报告提供及地区体会，降水范畴内土层的综合渗透系数 K 取 7m／d 。基坑尺寸及其与相邻建筑的相对位置详见降水井平面位置图。土钉墙设计与施工2.1.1 现场踏勘资料；2.1.2《建筑基坑工程技术法律规范》(YB9258-97)；2.1.3《基坑土钉支护技术规程》(CECS96：97)；2.1 设计依据及所执行的技术标准2.1.4《建筑深基坑支护技术规程》(JGJ120-99)。2.2 设计与运算运算第一对未支护基坑的稳固性进行了验算， 其运算安全系数： 基坑南侧为 0.650， 基坑北侧为 0.603， 均小于 1.00， 讲明未支护基坑边坡根据现场具体条件及西安地区基坑支护体会选择土钉墙方案比较经2.3 施工方案的选择及技术措施基坑支护总体上采纳土钉墙支护方案， 即基坑分层开挖分层支护，其要紧靠设置于坡体中的土钉被动受力(要紧是受拉作用)，提升土体的抗剪切强度，同时混凝土面层则起到限制和约束基坑土体侧向变形的作土钉墙施工应与土方开挖交叉或平行施工。基坑开挖与支护应分层2.4 土钉及混凝土面层设计2.4.1 土钉土钉墙坡度 80°，墙高北侧 6.20m，南侧为 6.50m，土钉按梅花形布置，间距 1.40m，共布 9 排，各排距地表分不...
