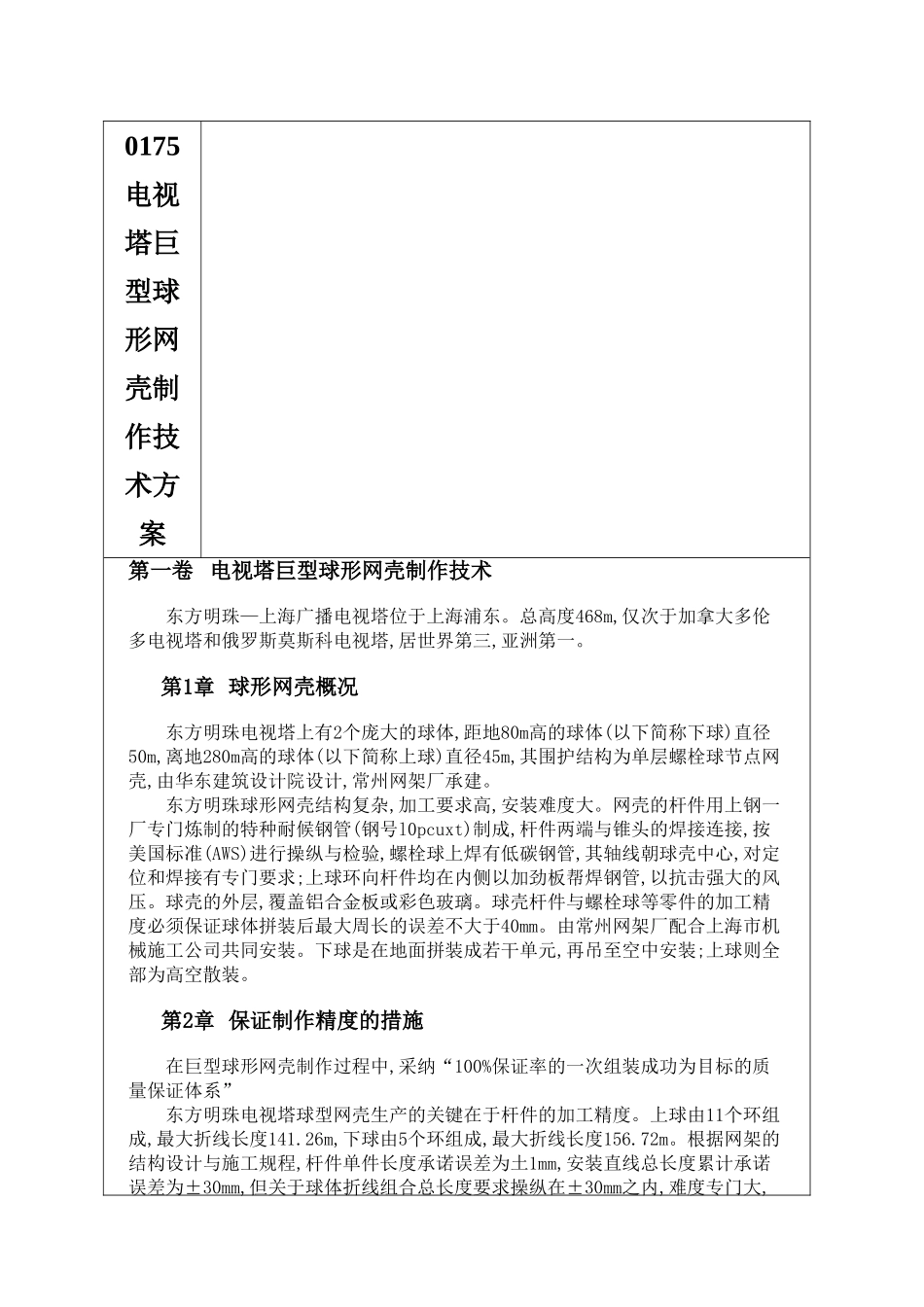

0175 电视塔巨型球形网壳制作技术方案第一卷 电视塔巨型球形网壳制作技术东方明珠—上海广播电视塔位于上海浦东。总高度468m,仅次于加拿大多伦多电视塔和俄罗斯莫斯科电视塔,居世界第三,亚洲第一。第1章 球形网壳概况东方明珠电视塔上有2个庞大的球体,距地80m高的球体(以下简称下球)直径50m,离地280m高的球体(以下简称上球)直径45m,其围护结构为单层螺栓球节点网壳,由华东建筑设计院设计,常州网架厂承建。东方明珠球形网壳结构复杂,加工要求高,安装难度大。网壳的杆件用上钢一厂专门炼制的特种耐候钢管(钢号l0pcuxt)制成,杆件两端与锥头的焊接连接,按美国标准(AWS)进行操纵与检验,螺栓球上焊有低碳钢管,其轴线朝球壳中心,对定位和焊接有专门要求;上球环向杆件均在内侧以加劲板帮焊钢管,以抗击强大的风压。球壳的外层,覆盖铝合金板或彩色玻璃。球壳杆件与螺栓球等零件的加工精度必须保证球体拼装后最大周长的误差不大于40mm。由常州网架厂配合上海市机械施工公司共同安装。下球是在地面拼装成若干单元,再吊至空中安装;上球则全部为高空散装。第2章 保证制作精度的措施在巨型球形网壳制作过程中,采纳“100%保证率的一次组装成功为目标的质量保证体系”东方明珠电视塔球型网壳生产的关键在于杆件的加工精度。上球由11个环组成,最大折线长度141.26m,下球由5个环组成,最大折线长度156.72m。根据网架的结构设计与施工规程,杆件单件长度承诺误差为土1mm,安装直线总长度累计承诺误差为±30mm,但关于球体折线组合总长度要求操纵在±30mm之内,难度专门大,
