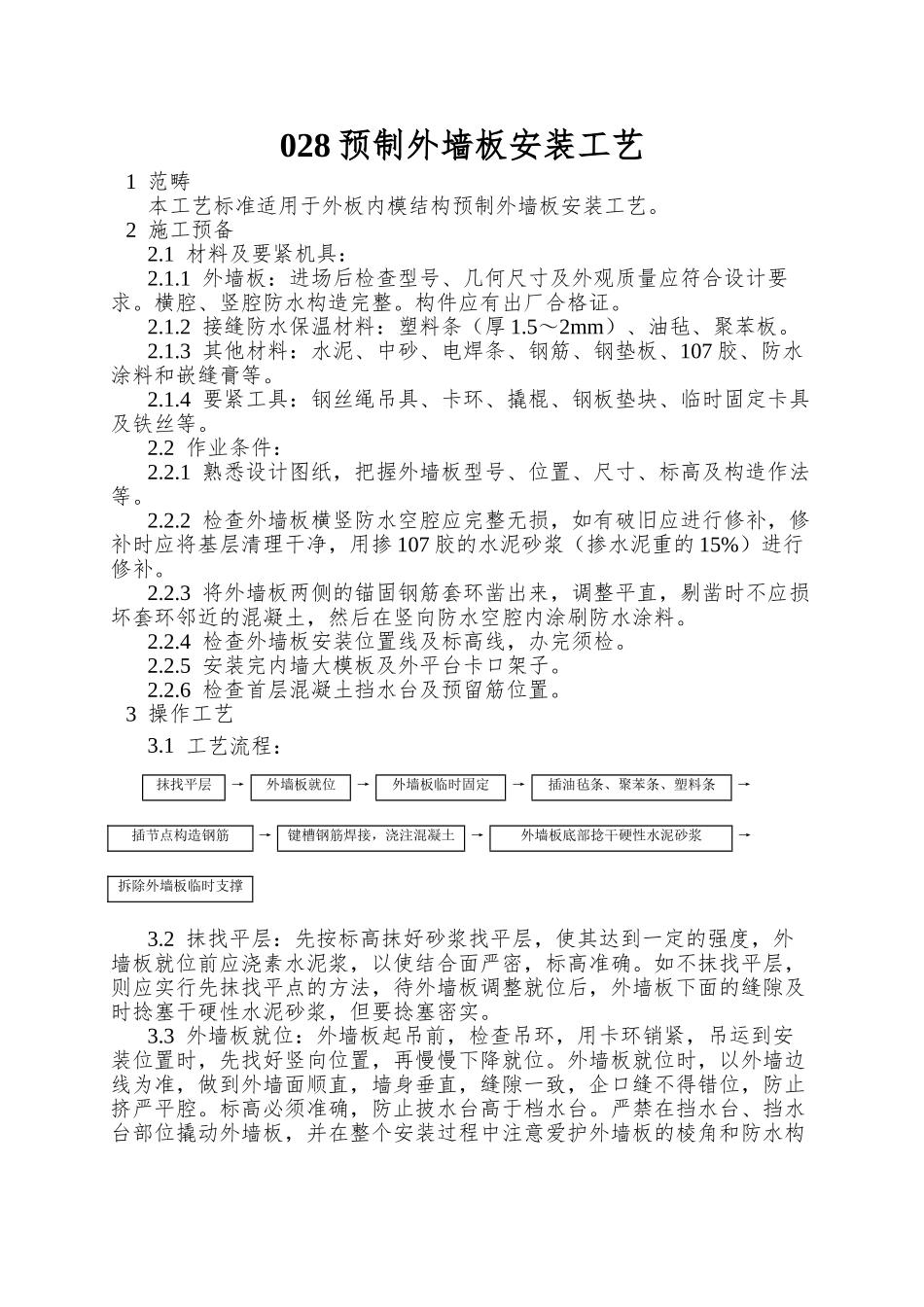

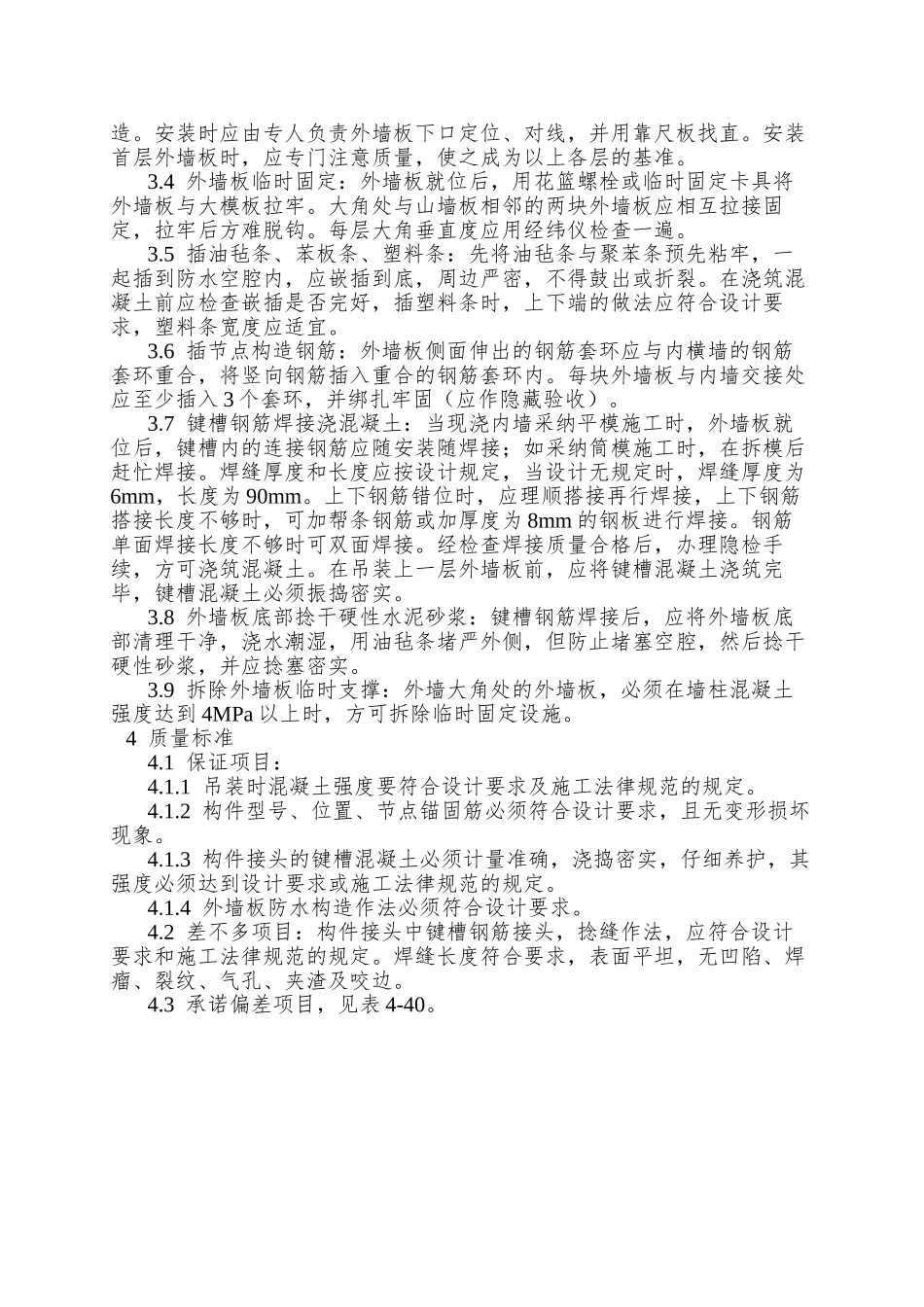

028 预制外墙板安装工艺1 范畴 本工艺标准适用于外板内模结构预制外墙板安装工艺。2 施工预备 2.1 材料及要紧机具： 2.1.1 外墙板：进场后检查型号、几何尺寸及外观质量应符合设计要求。横腔、竖腔防水构造完整。构件应有出厂合格证。 2.1.2 接缝防水保温材料：塑料条（厚 1.5～2mm）、油毡、聚苯板。 2.1.3 其他材料：水泥、中砂、电焊条、钢筋、钢垫板、107 胶、防水涂料和嵌缝膏等。 2.1.4 要紧工具：钢丝绳吊具、卡环、撬棍、钢板垫块、临时固定卡具及铁丝等。 2.2 作业条件： 2.2.1 熟悉设计图纸，把握外墙板型号、位置、尺寸、标高及构造作法等。 2.2.2 检查外墙板横竖防水空腔应完整无损，如有破旧应进行修补，修补时应将基层清理干净，用掺 107 胶的水泥砂浆（掺水泥重的 15%）进行修补。 2.2.3 将外墙板两侧的锚固钢筋套环凿出来，调整平直，剔凿时不应损坏套环邻近的混凝土，然后在竖向防水空腔内涂刷防水涂料。 2.2.4 检查外墙板安装位置线及标高线，办完须检。 2.2.5 安装完内墙大模板及外平台卡口架子。 2.2.6 检查首层混凝土挡水台及预留筋位置。3 操作工艺 3.1 工艺流程：抹找平层→外墙板就位→外墙板临时固定→插油毡条、聚苯条、塑料条→插节点构造钢筋→键槽钢筋焊接，浇注混凝土→外墙板底部捻干硬性水泥砂浆→拆除外墙板临时支撑 3.2 抹找平层：先按标高抹好砂浆找平层，使其达到一定的强度，外墙板就位前应浇素水泥浆，以使结合面严密，标高准确。如不抹找平层，则应实行先抹找平点的方法，待外墙板调整就位后，外墙板下面的缝隙及时捻塞干硬性水泥砂浆，但要捻塞密实。 3.3 外墙板就位：外墙板起吊前，检查吊环，用卡环销紧，吊运到安装位置时，先找好竖向位置，再慢慢下降就位。外墙板就位时，以外墙边线为准，做到外墙面顺直，墙身垂直，缝隙一致，企口缝不得错位，防止挤严平腔。标高必须准确，防止披水台高于档水台。严禁在挡水台、挡水台部位撬动外墙板，并在整个安装过程中注意爱护外墙板的棱角和防水构造。安装时应由专人负责外墙板下口定位、对线，并用靠尺板找直。安装首层外墙板时，应专门注意质量，使之成为以上各层的基准。 3.4 外墙板临时固定：外墙板就位后，用花篮螺栓或临时固定卡具将外墙板与大模板拉牢。大角处与山墙板相邻的两块外墙板应相互拉接固定，拉牢后方难脱钩。每层大角垂直度应用经纬仪检查一遍。 3.5 插油毡条、苯板条、塑料条：先将油毡条与聚...
