1#楼塔吊安装方案-

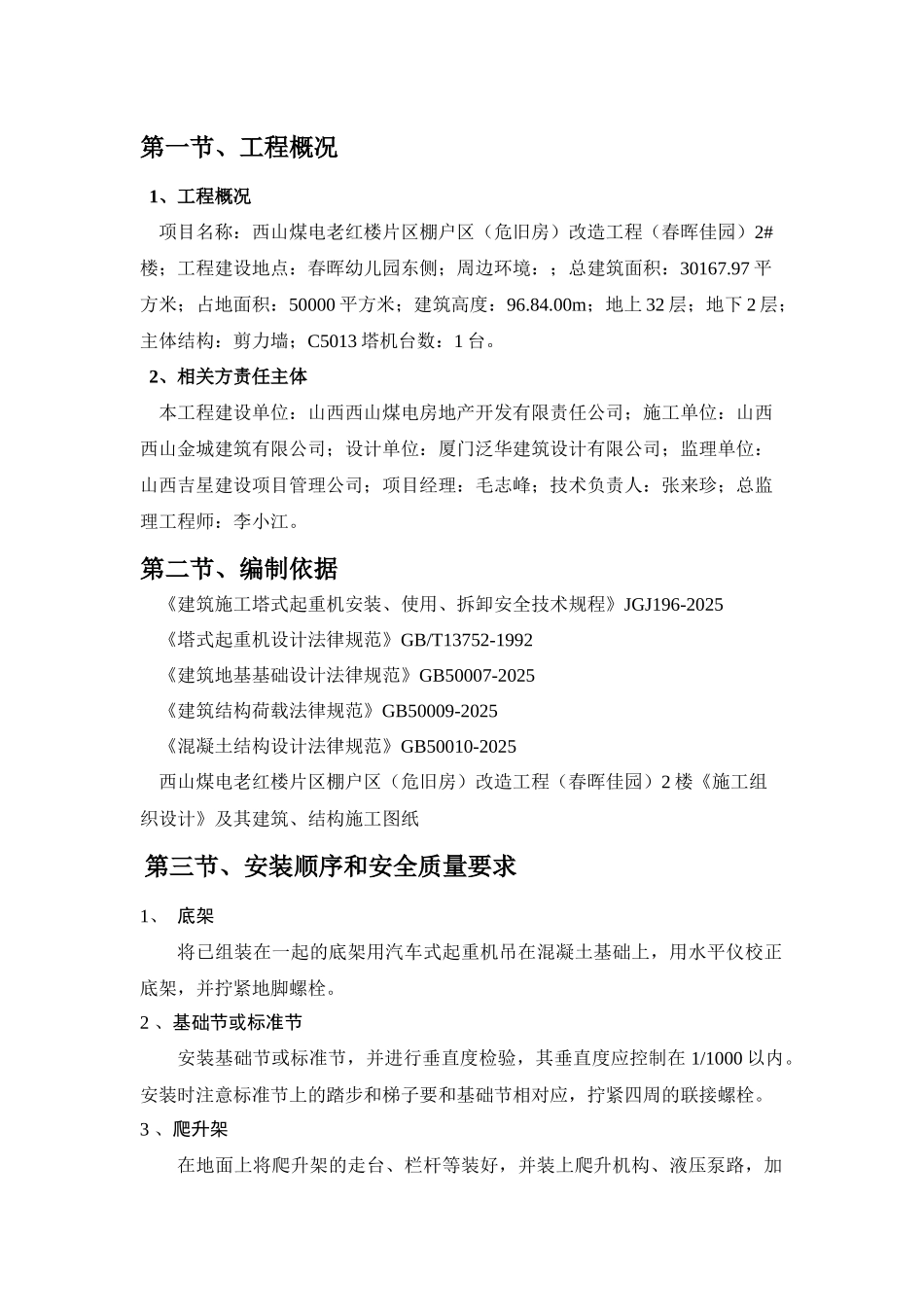

第一节、工程概况 1、工程概况 项目名称：西山煤电老红楼片区棚户区（危旧房）改造工程（春晖佳园）2#楼；工程建设地点：春晖幼儿园东侧；周边环境：；总建筑面积：30167.97 平方米；占地面积：50000 平方米；建筑高度：96.84.00m；地上 32 层；地下 2 层；主体结构：剪力墙；C5013 塔机台数：1 台。 2、相关方责任主体 本工程建设单位：山西西山煤电房地产开发有限责任公司；施工单位：山西西山金城建筑有限公司；设计单位：厦门泛华建筑设计有限公司；监理单位：山西吉星建设项目管理公司；项目经理：毛志峰；技术负责人：张来珍；总监理工程师：李小江。第二节、编制依据 《建筑施工塔式起重机安装、使用、拆卸安全技术规程》JGJ196-2025 《塔式起重机设计法律规范》GB/T13752-1992 《建筑地基基础设计法律规范》GB50007-2025 《建筑结构荷载法律规范》GB50009-2025 《混凝土结构设计法律规范》GB50010-2025 西山煤电老红楼片区棚户区（危旧房）改造工程（春晖佳园）2 楼《施工组织设计》及其建筑、结构施工图纸 第三节、安装顺序和安全质量要求1、 底架将已组装在一起的底架用汽车式起重机吊在混凝土基础上，用水平仪校正底架，并拧紧地脚螺栓。2 、基础节或标准节安装基础节或标准节，并进行垂直度检验，其垂直度应控制在 1/1000 以内。安装时注意标准节上的踏步和梯子要和基础节相对应，拧紧四周的联接螺栓。3 、爬升架在地面上将爬升架的走台、栏杆等装好，并装上爬升机构、液压泵路，加好液压油，吊起后套装在基础节和标准节外面，调整导向滚轮，使滚轮与塔身的间隙为 2~5mm，保证爬爪搁至塔身踏步的槽内。 4 、回转机构在地面上先将上、下支座以及回转机构、回转支承、平台等装成一体，然后将这一部件吊起，安装在塔身节上，用销轴和高强度螺栓将下支座与爬升架和塔身标准节相联。5 、塔帽在塔顶上连好一平臂拉杆（左右各一根），然后吊起塔顶用四个销轴固定在上支座上，注意塔顶倾斜的一面与吊臂处于同一侧。6 、平衡臂在地面上将平衡臂的走台、栏杆、起升机构、配电箱等装在平衡臂上，把两个拉杆按规定联接好并用铁丝固定，接好各部电线，然后将平衡臂吊起来与上支座用销轴联接，联接后抬起平衡臂成一角度至平衡臂拉杆的安装位置 ，安装平衡臂拉杆后，再将吊车卸载。7 、平衡块按说明书规定吊起 2t 的平衡重放在规定的位置上：放在倒数第三个位置上。8 、驾驶室在地面上先将司机室的电气设备检查好...
