1#楼外脚手架方案

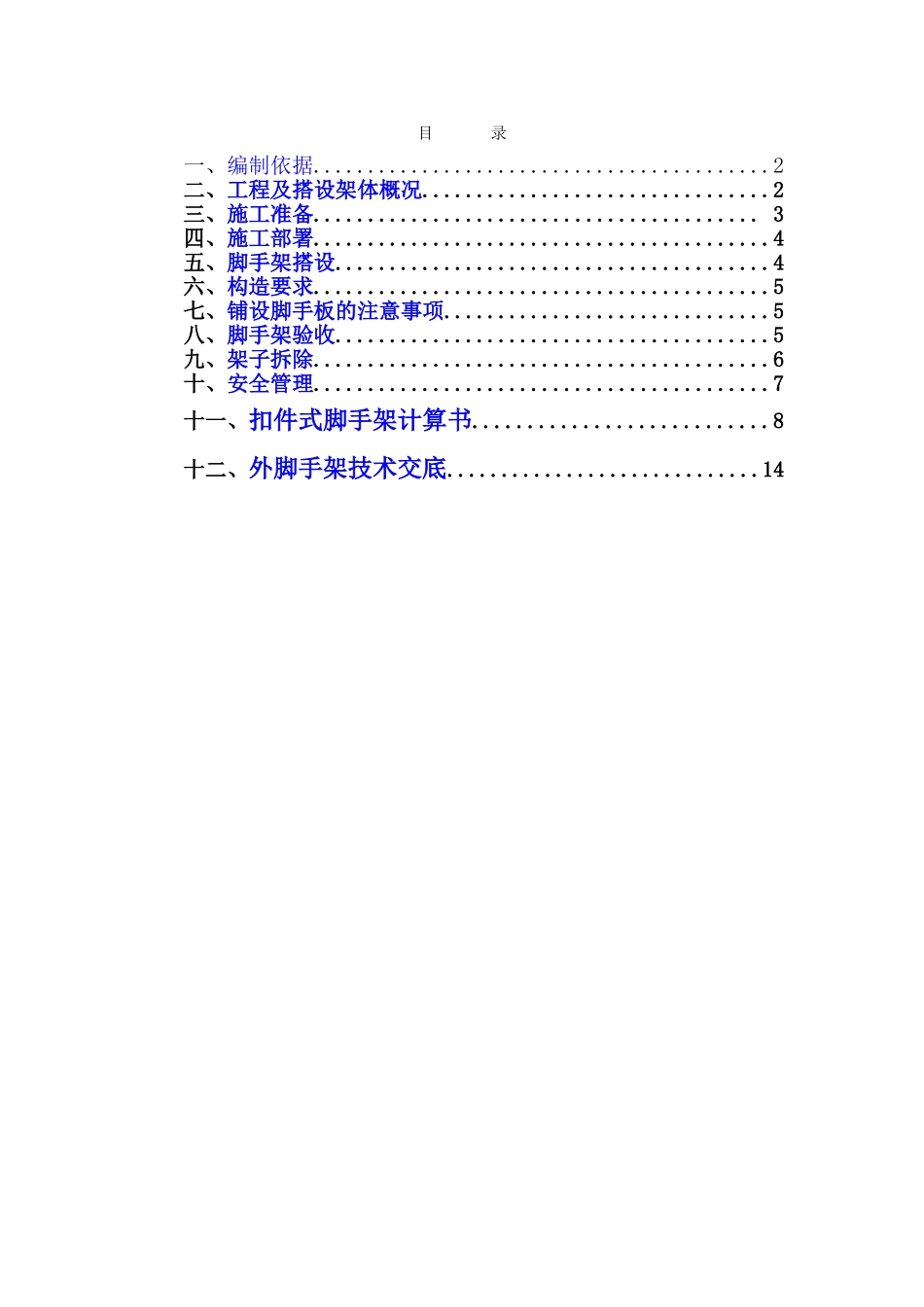

目 录一、编制依据..........................................2二、工程及搭设架体概况................................2三、施工准备......................................... 3四、施工部署..........................................4五、脚手架搭设........................................4六、构造要求..........................................5七、铺设脚手板的注意事项..............................5八、脚手架验收........................................5九、架子拆除..........................................6十、安全管理..........................................7十一、扣件式脚手架计算书...........................8十二、外脚手架技术交底.............................141、编制依据序号项 目 内 容1西山煤电老红楼片区棚户区（危旧房）改造（春晖佳园）1#、2#住宅楼设计图纸2西山煤电老红楼片区棚户区（危旧房）改造（春晖佳园）1#、2#住宅楼施工组织设计3《建筑施工扣件式钢管脚手架安全技术法律规范》JGJ130-20254《建筑施工安全技术法律规范》2025 年版5《建筑施工高处作业安全技术法律规范》（JGJ80-91）6《建筑施工安全技术统一法律规范》GB50870-20252、工程及搭设架体概况本工程是西山煤电老红楼片区棚户区（危旧房）改造（春晖佳园）1#、2#住宅楼项目，位于山西省太原市西矿街西巷 17 号，南寒商场南侧。2#楼 30167.97㎡。结构形式为剪力墙结构，裙房为框架结构，2#楼地下二层，地上三十二层；2#楼±0.000m 相对于绝对标高为 885.33m，建筑高度 96.84m.结合以上脚手架设计原则，同时结合本工程的实际情况，综合考虑了以往的施工经验，决定地下室外侧部分采纳落地式双排钢管脚手架搭设至裙房屋顶，从基础顶-8.00m 到裙房屋顶板处，架体采纳落地式双排脚手架，总高度为 16.5m。搭设脚手架的架体要落在坚实的基础上，即基坑周围土体要夯实，并布置通常的 50mm 厚木方；立杆间距 1.5m，立杆排距 1.6m，横杆步距为内排 1.8m，外排 0.9m；内排杆距楼层结构边缘 0.4m，仅供结构施工的防护架使用，架体允许堆载 0.8KN/m2。主体整体 4 层以上采纳外挂爬架，具体见爬架方案。3、施工准备3.1 扣件选用采纳可锻铸铁扣件，扣件用机械性能不低于 KTH330-80 的可锻铸铁制作，验其外观，应符合以下要求：3.1.1表面不得有裂纹、气孔，不应有砂眼或其它影响使用的铸造缺陷，并应将影响外观...
