1-结构方案的调研

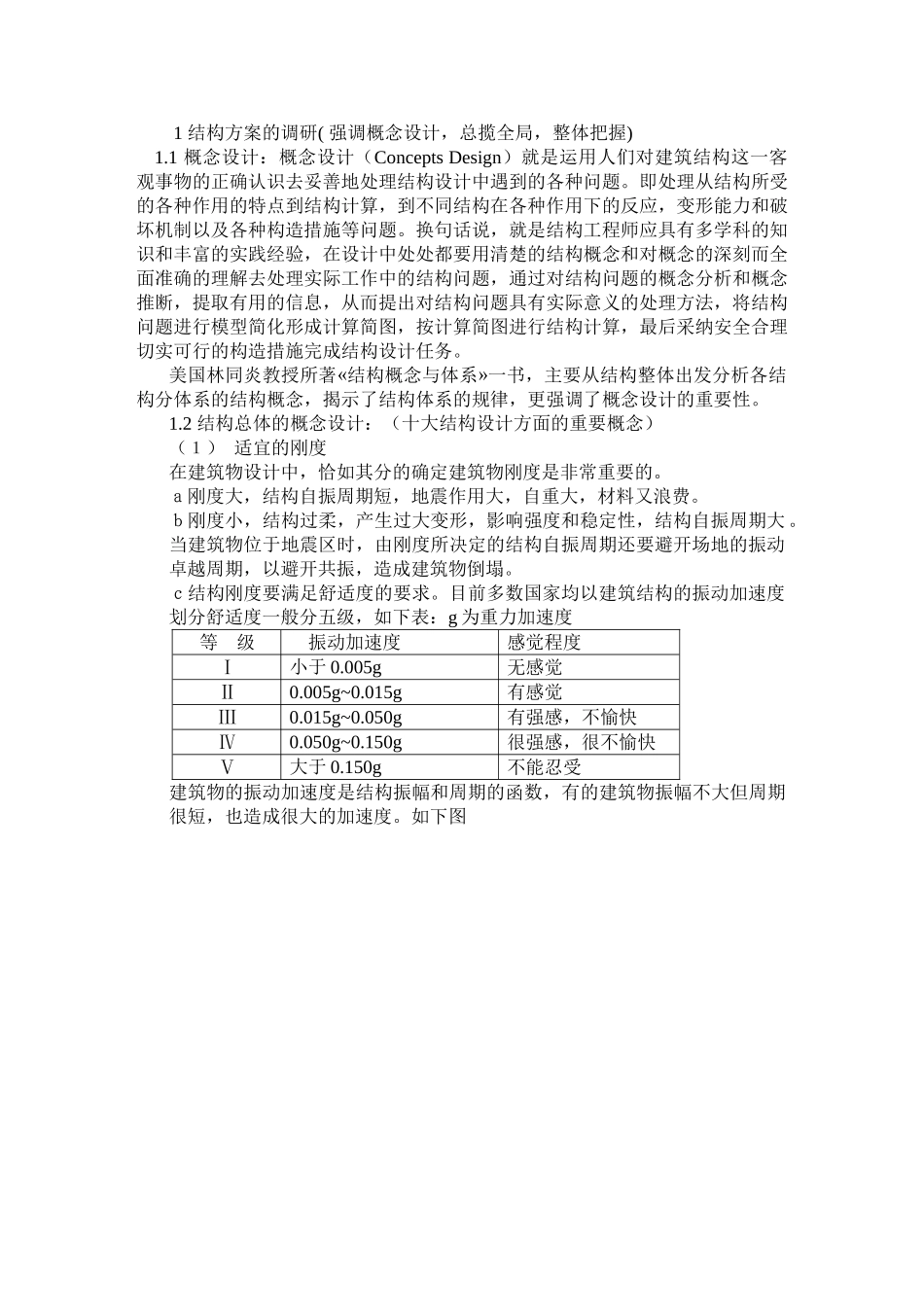

1 结构方案的调研( 强调概念设计，总揽全局，整体把握) 1.1 概念设计：概念设计（Concepts Design）就是运用人们对建筑结构这一客观事物的正确认识去妥善地处理结构设计中遇到的各种问题。即处理从结构所受的各种作用的特点到结构计算，到不同结构在各种作用下的反应，变形能力和破坏机制以及各种构造措施等问题。换句话说，就是结构工程师应具有多学科的知识和丰富的实践经验，在设计中处处都要用清楚的结构概念和对概念的深刻而全面准确的理解去处理实际工作中的结构问题，通过对结构问题的概念分析和概念推断，提取有用的信息，从而提出对结构问题具有实际意义的处理方法，将结构问题进行模型简化形成计算简图，按计算简图进行结构计算，最后采纳安全合理切实可行的构造措施完成结构设计任务。美国林同炎教授所著«结构概念与体系»一书，主要从结构整体出发分析各结构分体系的结构概念，揭示了结构体系的规律，更强调了概念设计的重要性。1.2 结构总体的概念设计：（十大结构设计方面的重要概念）（１） 适宜的刚度在建筑物设计中，恰如其分的确定建筑物刚度是非常重要的。ａ刚度大，结构自振周期短，地震作用大，自重大，材料又浪费。ｂ刚度小，结构过柔，产生过大变形，影响强度和稳定性，结构自振周期大 。当建筑物位于地震区时，由刚度所决定的结构自振周期还要避开场地的振动卓越周期，以避开共振，造成建筑物倒塌。ｃ结构刚度要满足舒适度的要求。目前多数国家均以建筑结构的振动加速度划分舒适度一般分五级，如下表：g 为重力加速度等 级振动加速度感觉程度Ⅰ小于 0.005g无感觉Ⅱ0.005g~0.015g有感觉Ⅲ0.015g~0.050g有强感，不愉快Ⅳ0.050g~0.150g很强感，很不愉快Ⅴ大于 0.150g不能忍受建筑物的振动加速度是结构振幅和周期的函数，有的建筑物振幅不大但周期很短，也造成很大的加速度。如下图ｄ刚度的调整：如振幅，振动加速度或自振周期不满足要求时，应实行措施提高或降低建筑物的刚度。具体办法：１．加强或减弱建筑物构件水平构件（楼屋盖的梁和板）的刚度；２．加强或减弱建筑物构件竖向构件（如增减剪力墙和柱的数量及截面尺寸）的整体性和刚度；３．加强或削弱构件间的连接，改变节点刚度；４．增大或减小建筑物在平面上的宽度，降低或增高其高宽比；５．改变建筑物的形状，将一字形改为＃，Ｙ，⌒型或相反；６．改变建筑结构构件的刚度可以从以下方面来实现：增大，减小结构构件的横截面面积，增大，减小构件纵向配...
