10KV及以下电力线路架设作业指导书p

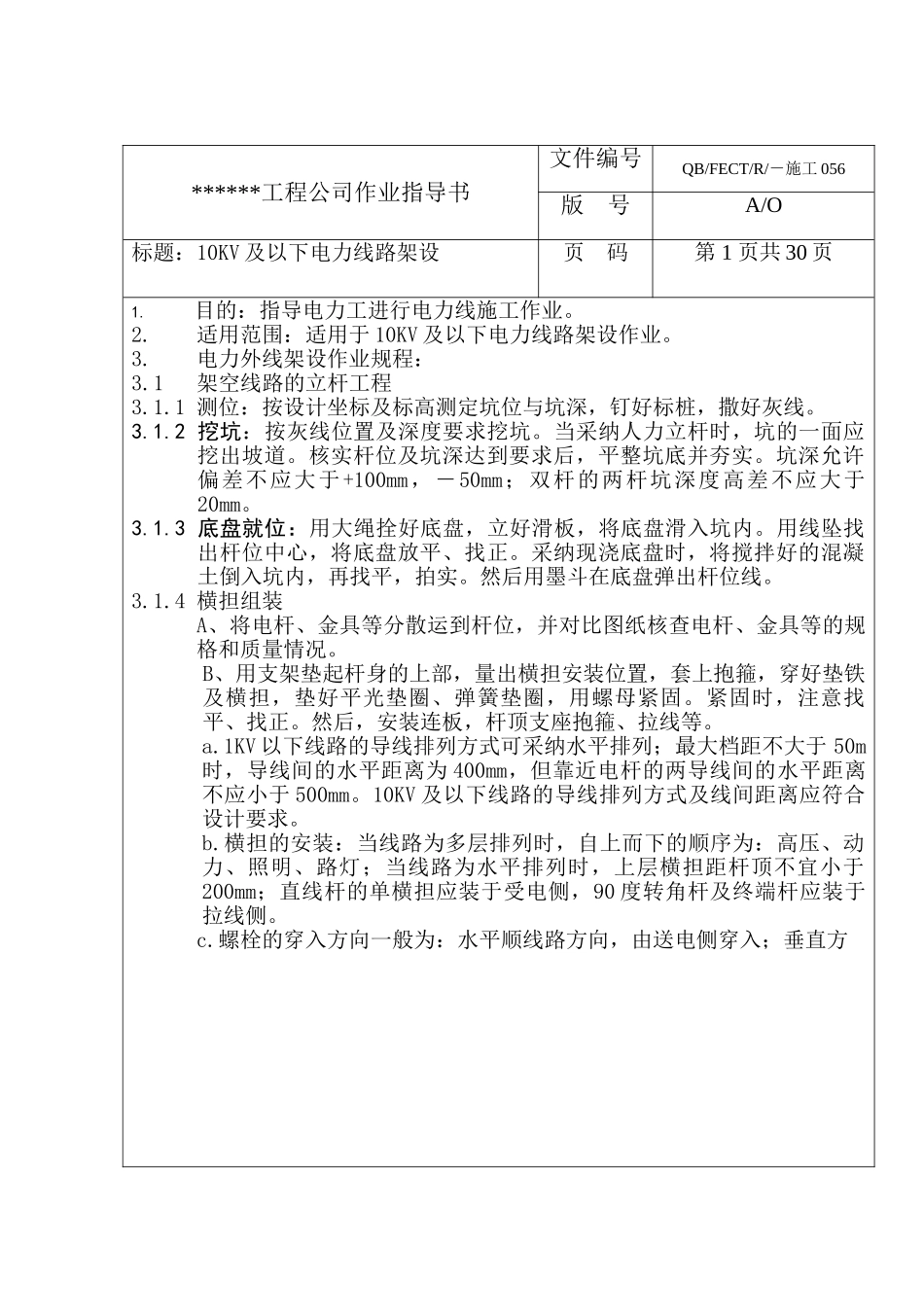

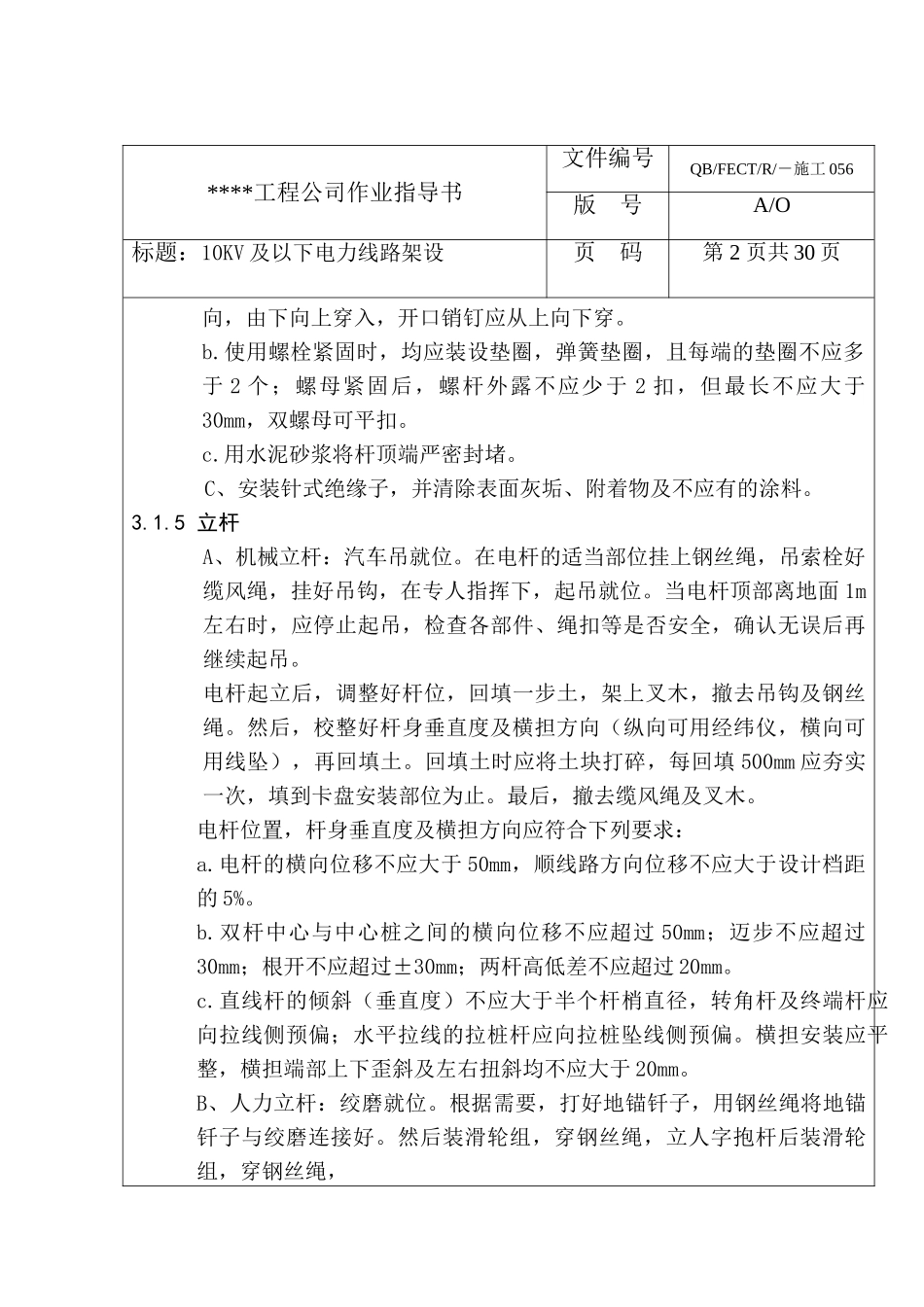

******工程公司作业指导书文件编号QB/FECT/R/－施工 056版 号A/O标题：10KV 及以下电力线路架设页 码第 1 页共 30 页1. 目的：指导电力工进行电力线施工作业。2. 适用范围：适用于 10KV 及以下电力线路架设作业。3. 电力外线架设作业规程：3.1 架空线路的立杆工程3.1.1 测位：按设计坐标及标高测定坑位与坑深，钉好标桩，撒好灰线。3.1.2 挖坑：按灰线位置及深度要求挖坑。当采纳人力立杆时，坑的一面应挖出坡道。核实杆位及坑深达到要求后，平整坑底并夯实。坑深允许偏差不应大于+100mm，－50mm；双杆的两杆坑深度高差不应大于20mm。3.1.3 底盘就位：用大绳拴好底盘，立好滑板，将底盘滑入坑内。用线坠找出杆位中心，将底盘放平、找正。采纳现浇底盘时，将搅拌好的混凝土倒入坑内，再找平，拍实。然后用墨斗在底盘弹出杆位线。3.1.4 横担组装A、将电杆、金具等分散运到杆位，并对比图纸核查电杆、金具等的规格和质量情况。B、用支架垫起杆身的上部，量出横担安装位置，套上抱箍，穿好垫铁及横担，垫好平光垫圈、弹簧垫圈，用螺母紧固。紧固时，注意找平、找正。然后，安装连板，杆顶支座抱箍、拉线等。a.1KV 以下线路的导线排列方式可采纳水平排列；最大档距不大于 50m时，导线间的水平距离为 400mm，但靠近电杆的两导线间的水平距离不应小于 500mm。10KV 及以下线路的导线排列方式及线间距离应符合设计要求。b.横担的安装：当线路为多层排列时，自上而下的顺序为：高压、动力、照明、路灯；当线路为水平排列时，上层横担距杆顶不宜小于200mm；直线杆的单横担应装于受电侧，90 度转角杆及终端杆应装于拉线侧。c.螺栓的穿入方向一般为：水平顺线路方向，由送电侧穿入；垂直方****工程公司作业指导书文件编号QB/FECT/R/－施工 056版 号A/O标题：10KV 及以下电力线路架设页 码第 2 页共 30 页向，由下向上穿入，开口销钉应从上向下穿。b.使用螺栓紧固时，均应装设垫圈，弹簧垫圈，且每端的垫圈不应多于 2 个；螺母紧固后，螺杆外露不应少于 2 扣，但最长不应大于30mm，双螺母可平扣。c.用水泥砂浆将杆顶端严密封堵。C、安装针式绝缘子，并清除表面灰垢、附着物及不应有的涂料。3.1.5 立杆A、机械立杆：汽车吊就位。在电杆的适当部位挂上钢丝绳，吊索栓好缆风绳，挂好吊钩，在专人指挥下，起吊就位。当电杆顶部离地面 1m左右时，应停止起吊，检查各部件、绳扣等是否安全，确认无误后再继续起吊。电杆起立后，调...
