110kV变电站工程监理质量评估报告VIP专享

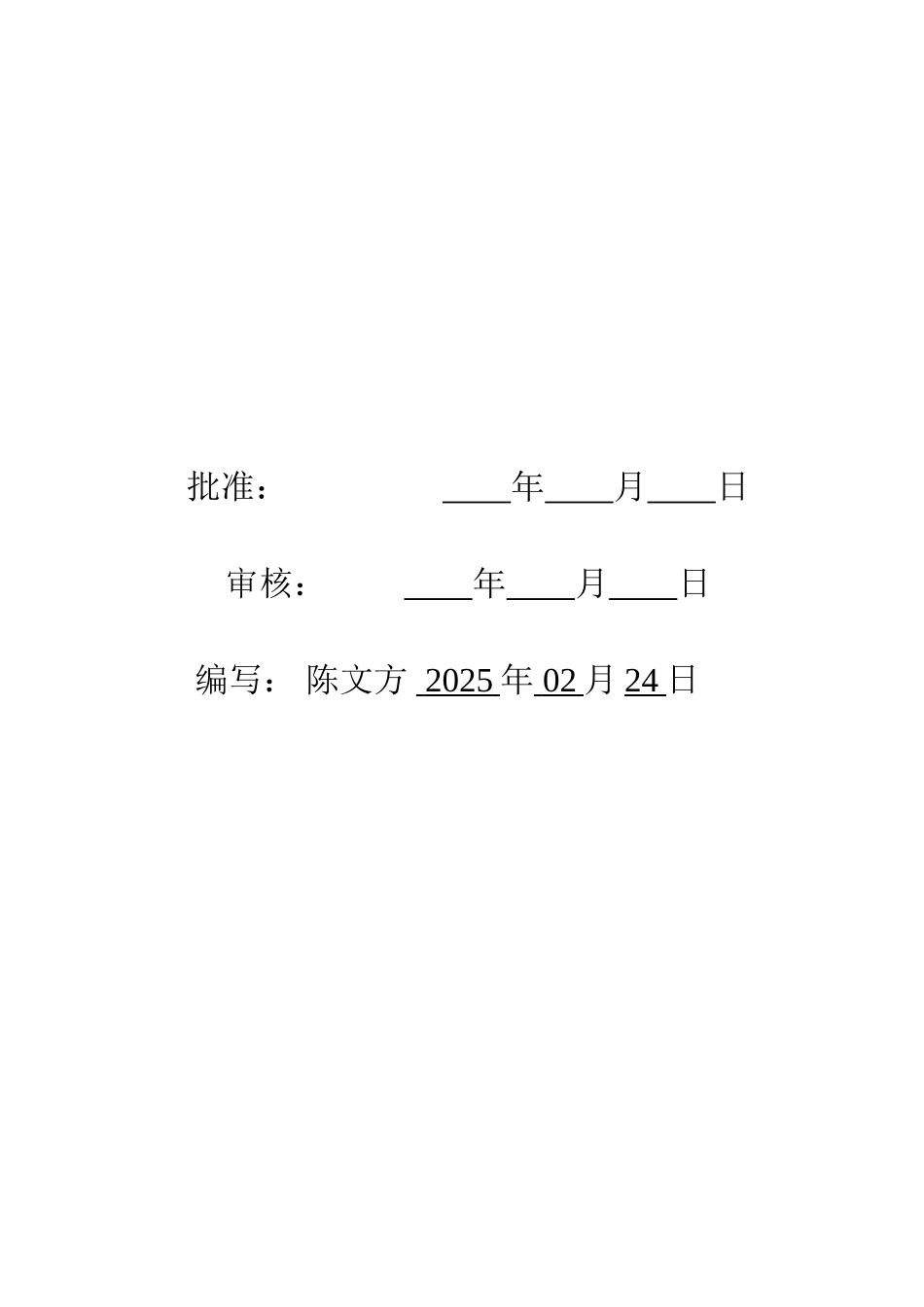

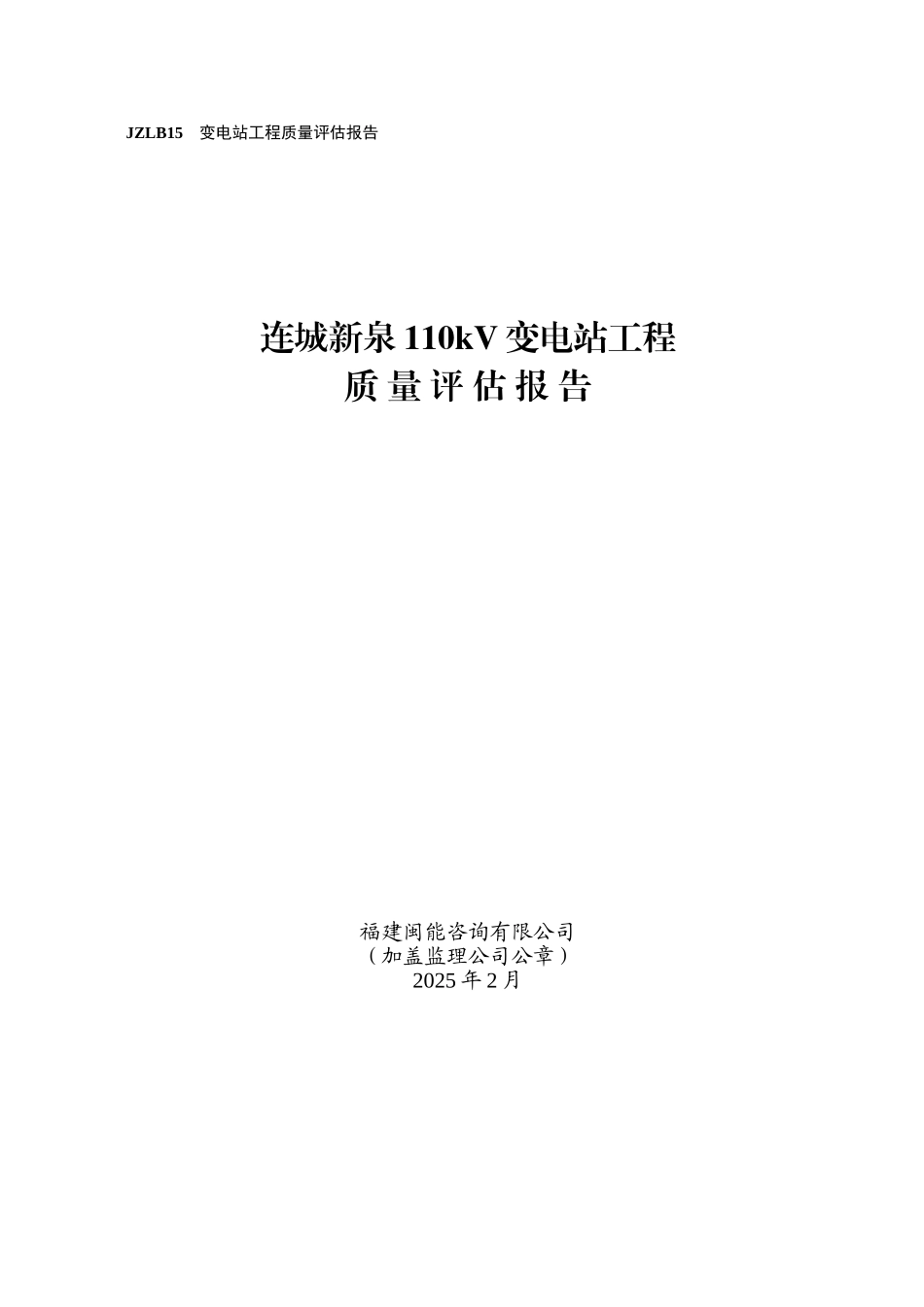

JZLB15 变电站工程质量评估报告连城新泉 110kV 变电站工程质 量 评 估 报 告福建闽能咨询有限公司（加盖监理公司公章）2025 年 2 月批准： 年 月 日审核： 年 月 日编写： 陈文方 2025 年 02 月 24 日目 次1 工程概况12 质量评估范围53 质量评估依据54 施工过程质量控制综述65 工程质量监理控制概述76 检验批、分项、分部工程和单位工程质量核查情况97 工程质量评估结论10连城新泉 110kV 变电站工程质量评估报告一、工程概况：1、工程规模：连城 110kV 新泉变电站位于连城县新泉镇新泉村，工程建设规模：1、主变规模 远景 3×40MVA，本期 1×40MVA。 2、出线规模及接入系统方案 110kV：远景 3 回，分别为 220kV 塘厦变、庙前变、朋口变各 1 回，预留 1 回；本期 3 回，分别为 220kV塘厦变、庙前变、朋口变各 1 回。 35kV：远景 6 回，分别为庙前线、冶炼线、朋口线、新工线、莒溪线、新联线各 1 回；本期建设 3 回，分别为庙前线、冶炼线、莒溪线各 1 回。 10kV：远景 24 回；本期 8 回。 3、无功补偿 10kV 电容器容量：远景 6×4.0Mvar，本期 2×4.0Mvar。 4、接地装置 35kV 采纳消弧线圈接地，远景按1 套设置，本期预留位置。10kV 采纳消弧线圈接地，远景按 3 套设置，本期预留位置。连城 110kV 新泉变电站工程为新建变电站；工程地点在连城县新泉镇；工程按最终规模一次征地，围墙内占地 4244 平方米，站址总占地面积 5003.84 平方米。变电站站区总平面布置呈三列式布置，按电压等级分成四块配电装置区域，110千伏配电装置布置在站区的西侧，主变布置在站区的中部，10 千伏户内配电装置及综合楼位于站区的东侧，35 千伏户内配电装置楼位于配电装置综合楼二层。2、工程形象进度：本工程上部土建于 2012 年 6 月 15 日正式开工，电气安装（调试）工程于 2012 年 12 月 8 日开工，2013 年 1 月 30 日竣工，2013 年 2 月 27 日启动试运行。3、监理工作目标3.1 工期目标：（1）确保工程按合同约定日期开工。 （2）确保工程里程碑各节点计划的实现。 （3）确保工程按合同约定日期竣工。 （4）工程协调及时率 100%，责任落实率 100%，问题关闭率 100%。3.2 质量目标：土建工程分项工程合格率 100%，分部工程合格率 100%，单位工程优良率 100%，观感得分率≥95％，确保零缺陷移交；电气安装（调试）工程调试合格率 100%，...
