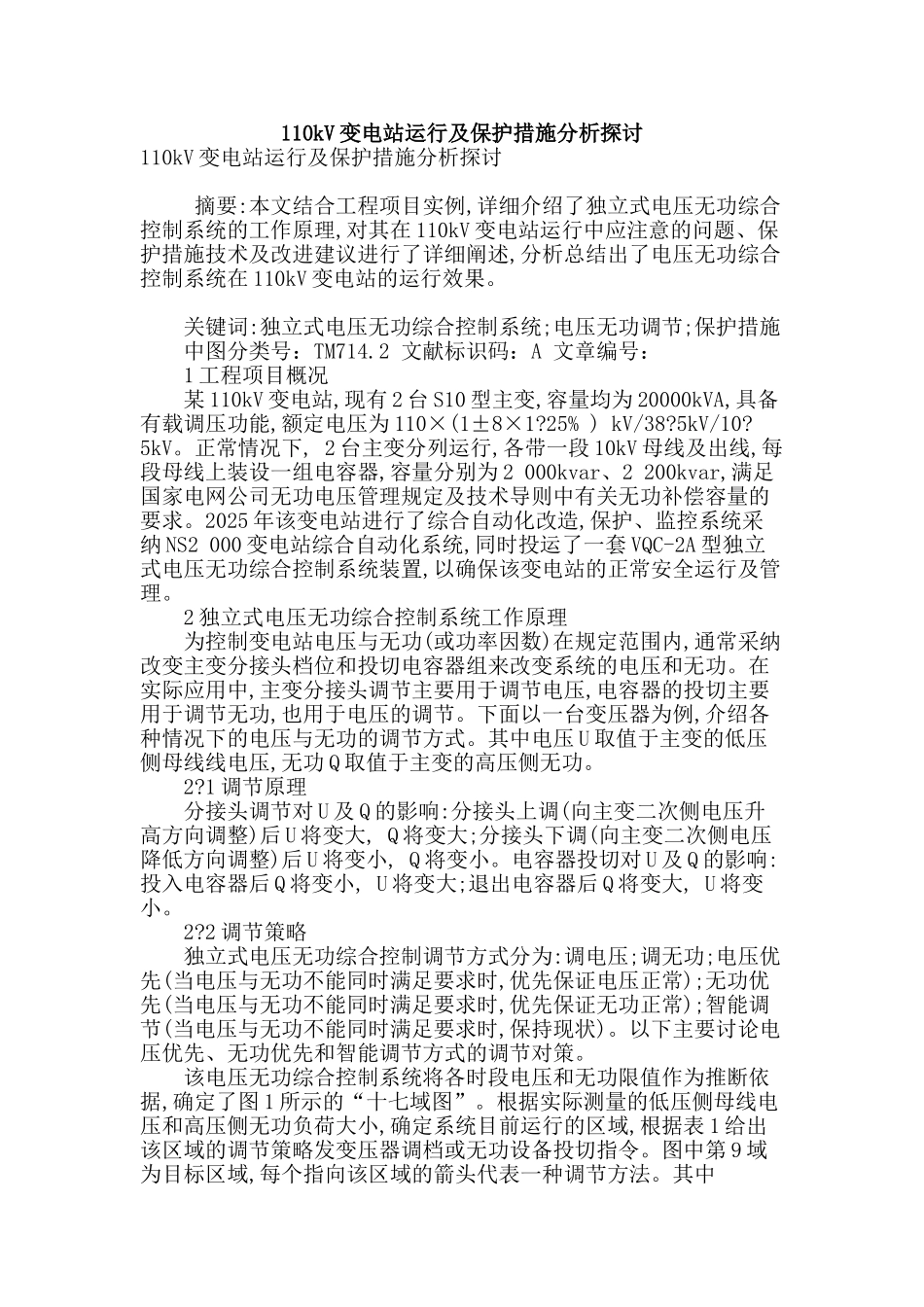

110kV 变电站运行及保护措施分析探讨110kV 变电站运行及保护措施分析探讨 摘要:本文结合工程项目实例,详细介绍了独立式电压无功综合控制系统的工作原理,对其在 110kV 变电站运行中应注意的问题、保护措施技术及改进建议进行了详细阐述,分析总结出了电压无功综合控制系统在 110kV 变电站的运行效果。 关键词:独立式电压无功综合控制系统;电压无功调节;保护措施 中图分类号：TM714.2 文献标识码：A 文章编号： 1 工程项目概况 某 110kV 变电站,现有 2 台 S10 型主变,容量均为 20000kVA,具备有载调压功能,额定电压为 110×(1±8×1?25% ) kV/38?5kV/10?5kV。正常情况下, 2 台主变分列运行,各带一段 10kV 母线及出线,每段母线上装设一组电容器,容量分别为 2 000kvar、2 200kvar,满足国家电网公司无功电压管理规定及技术导则中有关无功补偿容量的要求。2025 年该变电站进行了综合自动化改造,保护、监控系统采纳 NS2 000 变电站综合自动化系统,同时投运了一套 VQC-2A 型独立式电压无功综合控制系统装置,以确保该变电站的正常安全运行及管理。 2 独立式电压无功综合控制系统工作原理 为控制变电站电压与无功(或功率因数)在规定范围内,通常采纳改变主变分接头档位和投切电容器组来改变系统的电压和无功。在实际应用中,主变分接头调节主要用于调节电压,电容器的投切主要用于调节无功,也用于电压的调节。下面以一台变压器为例,介绍各种情况下的电压与无功的调节方式。其中电压 U 取值于主变的低压侧母线线电压,无功 Q 取值于主变的高压侧无功。 2?1 调节原理 分接头调节对 U 及 Q 的影响:分接头上调(向主变二次侧电压升高方向调整)后 U 将变大, Q 将变大;分接头下调(向主变二次侧电压降低方向调整)后 U 将变小, Q 将变小。电容器投切对 U 及 Q 的影响:投入电容器后 Q 将变小, U 将变大;退出电容器后 Q 将变大, U 将变小。 2?2 调节策略 独立式电压无功综合控制调节方式分为:调电压;调无功;电压优先(当电压与无功不能同时满足要求时,优先保证电压正常);无功优先(当电压与无功不能同时满足要求时,优先保证无功正常);智能调节(当电压与无功不能同时满足要求时,保持现状)。以下主要讨论电压优先、无功优先和智能调节方式的调节对策。 该电压无功综合控制系统将各时段电压和无功限值作为推断依据,确定了图 1 所示的“十七域图”。根据实际测量的低压侧母线电压和高压侧无功负荷大小...
