110kv智能变电站技术方案研究

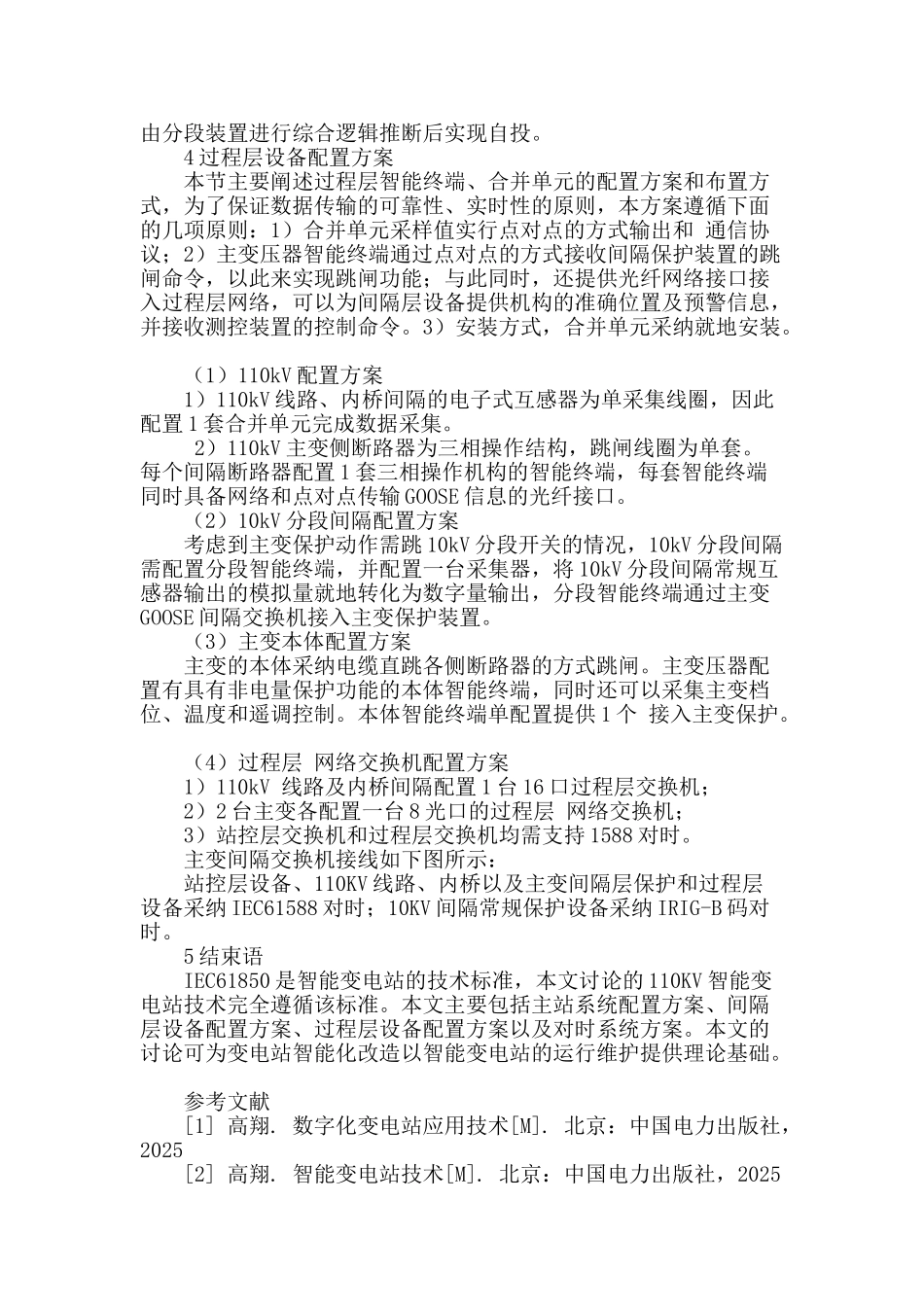

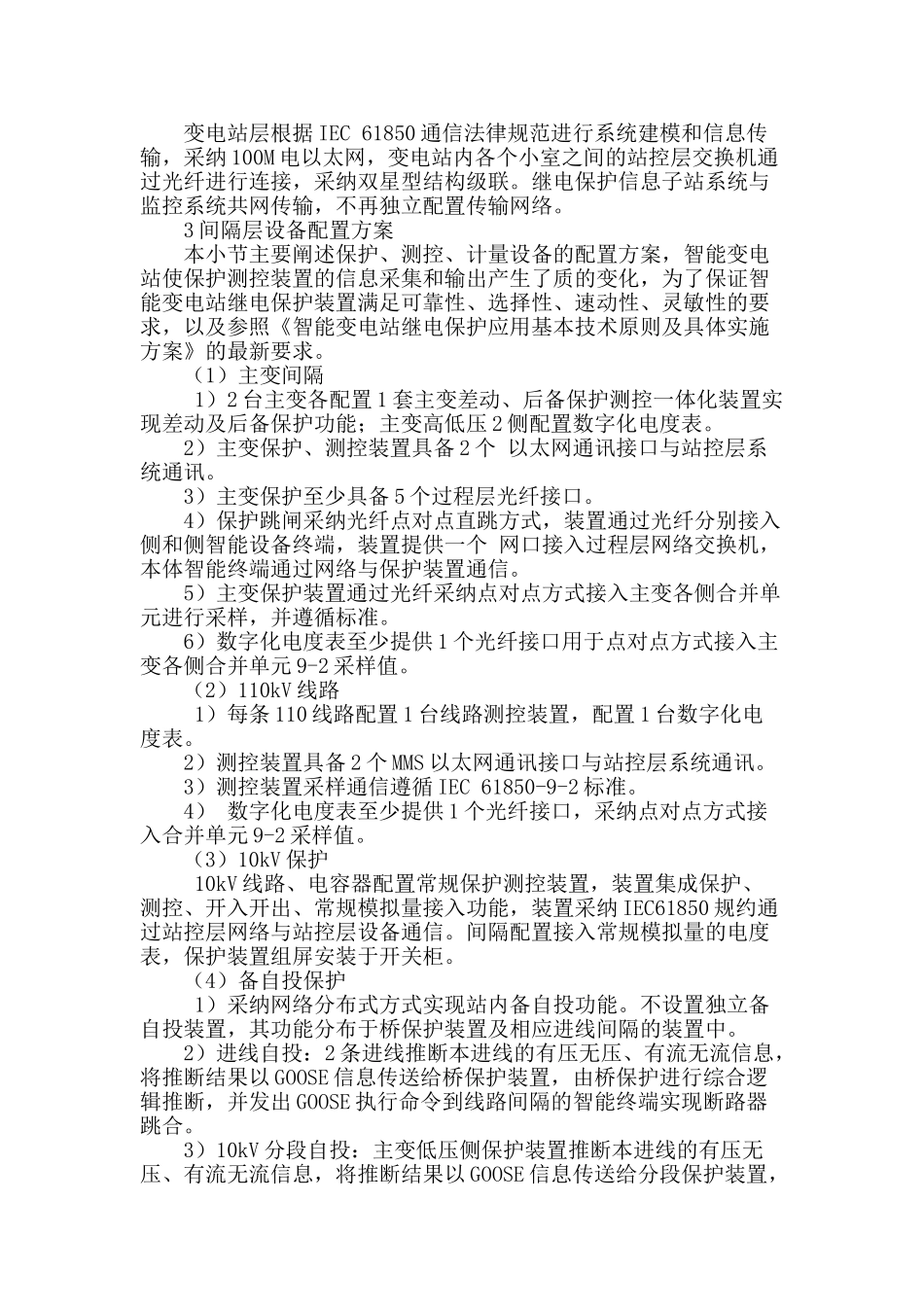

110kV 智能变电站技术方案讨论110kV 智能变电站技术方案讨论 摘要：智能变电站是智能电网的基础，是连接发电和用电的枢纽。以某 110KV 变电站为模型，讨论智能变电站系统配置方案，主要包括主站系统配置方案、间隔层设备配置方案、过程层设备配置方案以及对时系统方案。本文的讨论可为变电站智能化改造以智能变电站的运行维护提供技术支撑。 关键词：110kV 智能变电站；技术方案；配置 中图分类号： TM411 文献标识码： A 1 引言 智能变电站是智能电网的重要基础和支撑。设备智能化、通信网络化、模型和通信协议统一化以及运行管理自动化是智能变电站的基本特征。本文讨论的技术方案是以国家电网公司的《智能变电站技术导则》、《智能变电站继电保护技术法律规范》、《IEC 61850 工程应用模型》等标准为设计依据。根据智能电网功能需求、结合通用设计和“两型一化”标准化建设成果，以信息交互数字化、通信平台网络化和信息共享标准化为基础，严格遵循安全可靠、技术先进、资源节约、造价低廉的原则，实现信息化、自动化、互动化的智能变电站综合自动化系统。本文以某 110KV 变电站实际工程为模型讨论智能变电站的系统配置方案，该变电站总体工程概况如下： 主变：两卷变，本期 2 台。 电气主接线：110kV 户内 GIS 布置，内桥接线；10kV 单母分段接线，开关柜安装。 110kV 进线 3 回，PT 间隔 2 个，分段间隔 1 个。 10kV 出线 20 回，电容器组 4 台，所用变 2 台。 2 整体技术方案 站控层与间隔层保护测控等设备采纳通信协议；间隔层与过程层合并单元通讯规约采纳 通信协议；间隔层与过程层智能终端采纳GOOSE 通信协议。站控层设备、 线路、内桥及主变间隔保护和过程层设备采纳 对时， 间隔层常规保护设备采纳 码对时。 过程层与站控层的独立组网：站控层主要采纳双星型 100MB 电以太网，各小室间交换机通过光纤进行级联；过程层采纳单星型光以太网来传输 信息。 信息的传输模式：保护装置的跳合闸 信号采纳光纤点对点方式直接接入就地智能终端；测控装置的开出信息、逻辑互锁信息、断路器机构位置和告警信息以及保护间的闭锁，启动失灵通过GOOSE 网络进行传输。 采样值信息传输模式：保护、计量等设备与合并单元均采纳点对点的光纤直接连接模式。变压器的非电量保护采纳电缆直接跳闸。 变电站层根据 IEC 61850 通信法律规范进行系统建模和信息传输，采纳 100M 电以太网，变电...
