110kv电缆牵引头制作

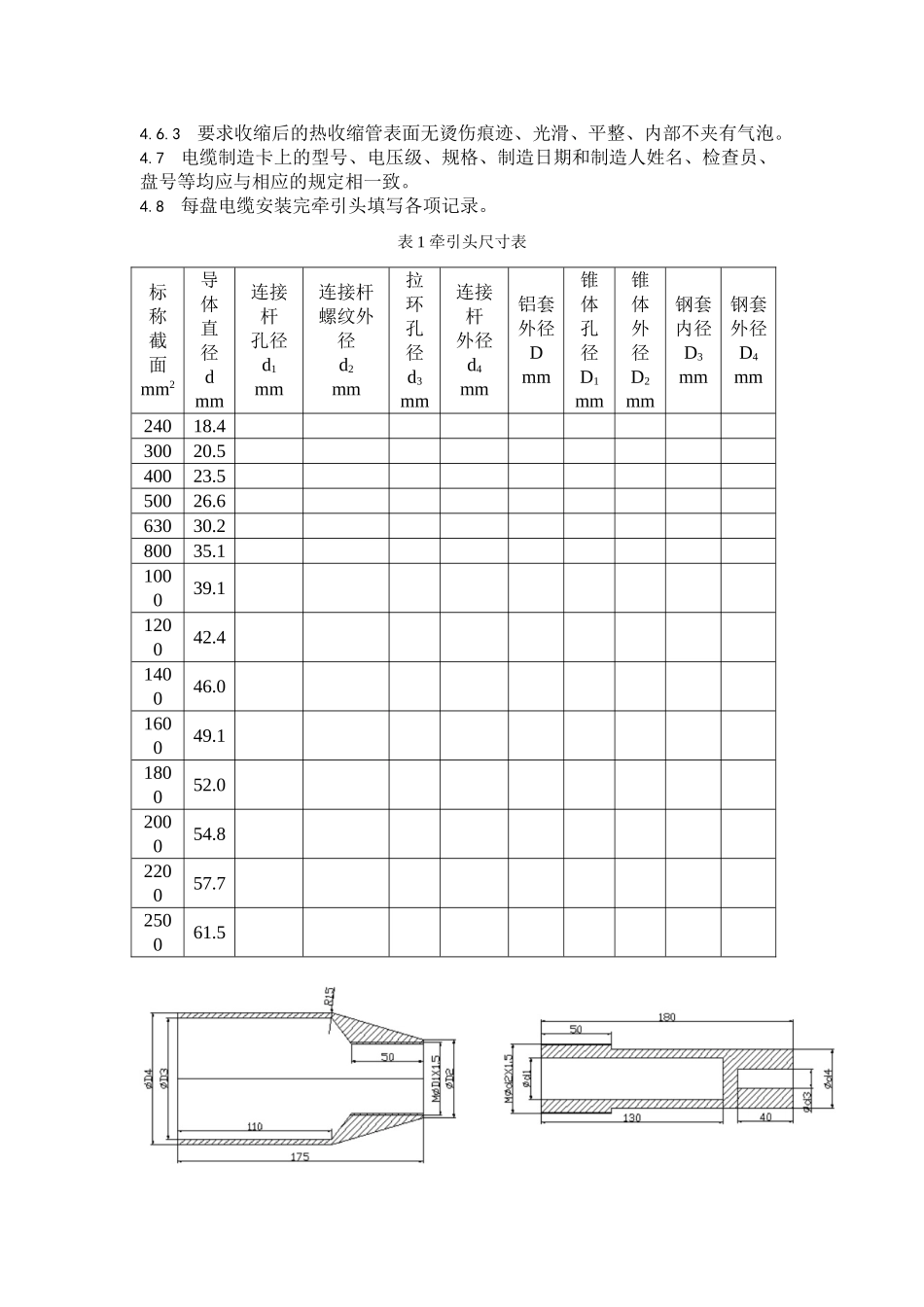

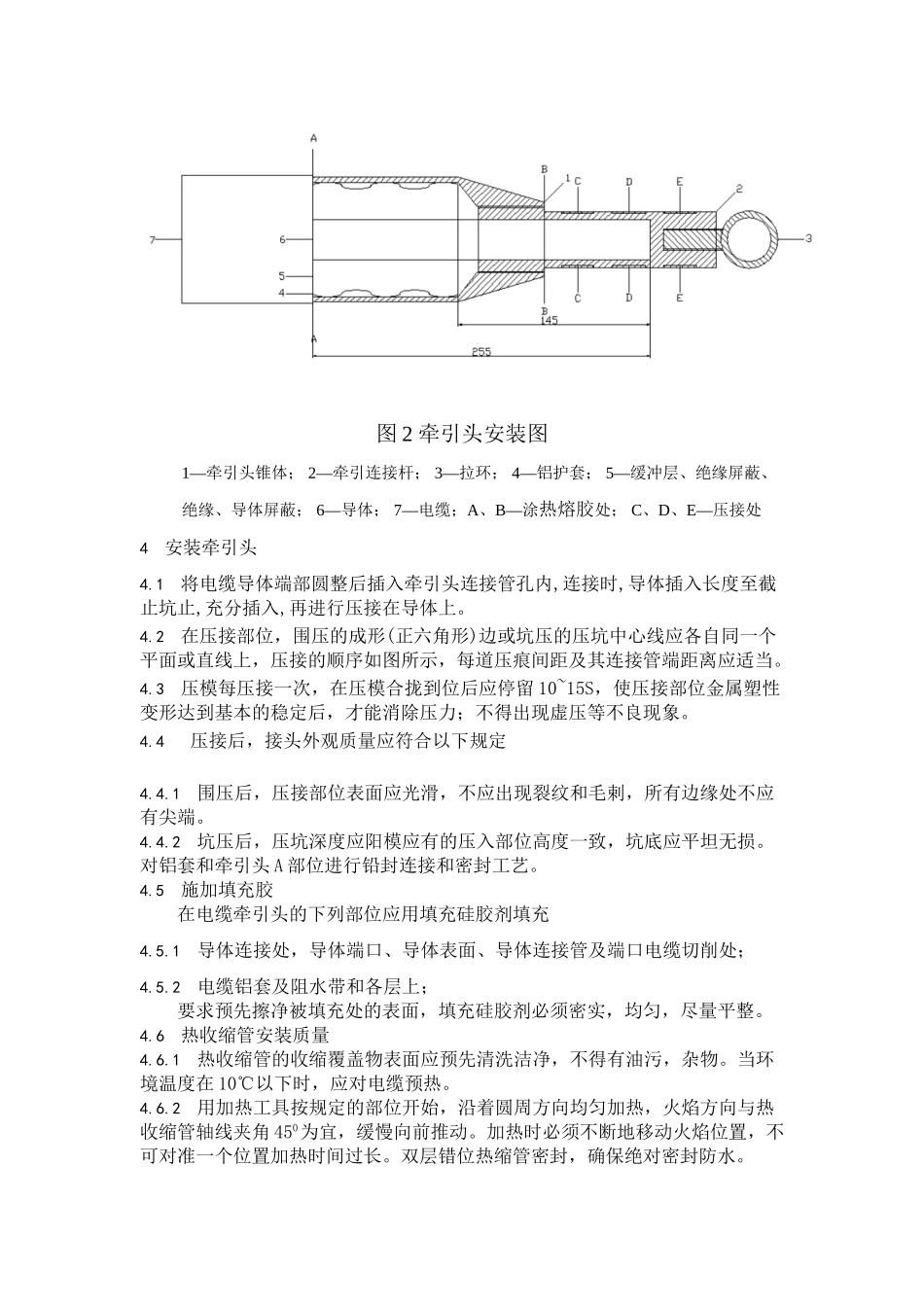

110KV 电缆牵引头安装技术工艺1 适用范围 本操作规程适用于 110-220kV 交联聚乙烯绝缘电力电缆的牵引头安装及制作。2 生产前准备工作2.1 清理工作场地，做好 5S 工作。2.2 按生产计划要求核对成品电缆制造卡，检查有无测试合格证、检验人员盖章等内容,凡发现不符合要求者或挂有停字票签等,均不能安装牵引头。2.3 检查电缆型号、规格、电压等级、外径及表面质量等是否符合工艺要求，并检查搬运过程中电缆是否有损伤。 2.4 准备好一切操作使用的工具、量具、喷灯、热收缩帽、热熔胶和辅助材料。检查液压钳工作是否正常，液压油是否充足，必要时给液压机加油。2.5 按生产计划要求，准备好所用的牵引头, 牵引头材料采纳 A3 钢,并检查牵引头质量，选配适当的模具，连接管及锥体尺寸等是否与电缆要求一致，保证压接成型模与电缆导体相配。图 1 连接管及锥体尺寸3 电缆及护套的切割3.1 根据电缆端头在电缆盘的位置适当调节电缆盘的位置，安装时,电缆头和牵引头安装应处与水平位置,确保安全措施来安装牵引头,并取下电缆端头。3.2 将电缆端头校直;所切电缆护套的长度应根据牵引头尺寸要求,从端面处量取 250-260mm 电缆切割长度，剥切电缆外护套，清理洁净铝护套表面的沥青及其他杂质，剥切时应注意不要损伤电缆铝护套。3.3 根据连接管的结构尺寸,从端面处量取 140mm 电缆长度，剥离此段铝护套;然而剥离绝缘屏蔽层、绝缘层及导体屏蔽层直至导体, 此段导体长度取130mm，清理洁净导体表面的杂质，剥离时应注意不要损害电缆的导体。具体见图 2 所示。图 2 牵引头安装图1—牵引头锥体； 2—牵引连接杆； 3—拉环； 4—铝护套； 5—缓冲层、绝缘屏蔽、绝缘、导体屏蔽； 6—导体； 7—电缆；A、B—涂热熔胶处； C、D、E—压接处4 安装牵引头4.1 将电缆导体端部圆整后插入牵引头连接管孔内,连接时,导体插入长度至截止坑止,充分插入,再进行压接在导体上。4.2 在压接部位，围压的成形(正六角形)边或坑压的压坑中心线应各自同一个平面或直线上，压接的顺序如图所示，每道压痕间距及其连接管端距离应适当。4.3 压模每压接一次，在压模合拢到位后应停留 10~15S，使压接部位金属塑性变形达到基本的稳定后，才能消除压力；不得出现虚压等不良现象。4.4 压接后，接头外观质量应符合以下规定4.4.1 围压后，压接部位表面应光滑，不应出现裂纹和毛剌，所有边缘处不应有尖端。4.4.2 坑压后，压坑深度应阳模应有的压入部位高度一...
