125m0#块支架受力计算

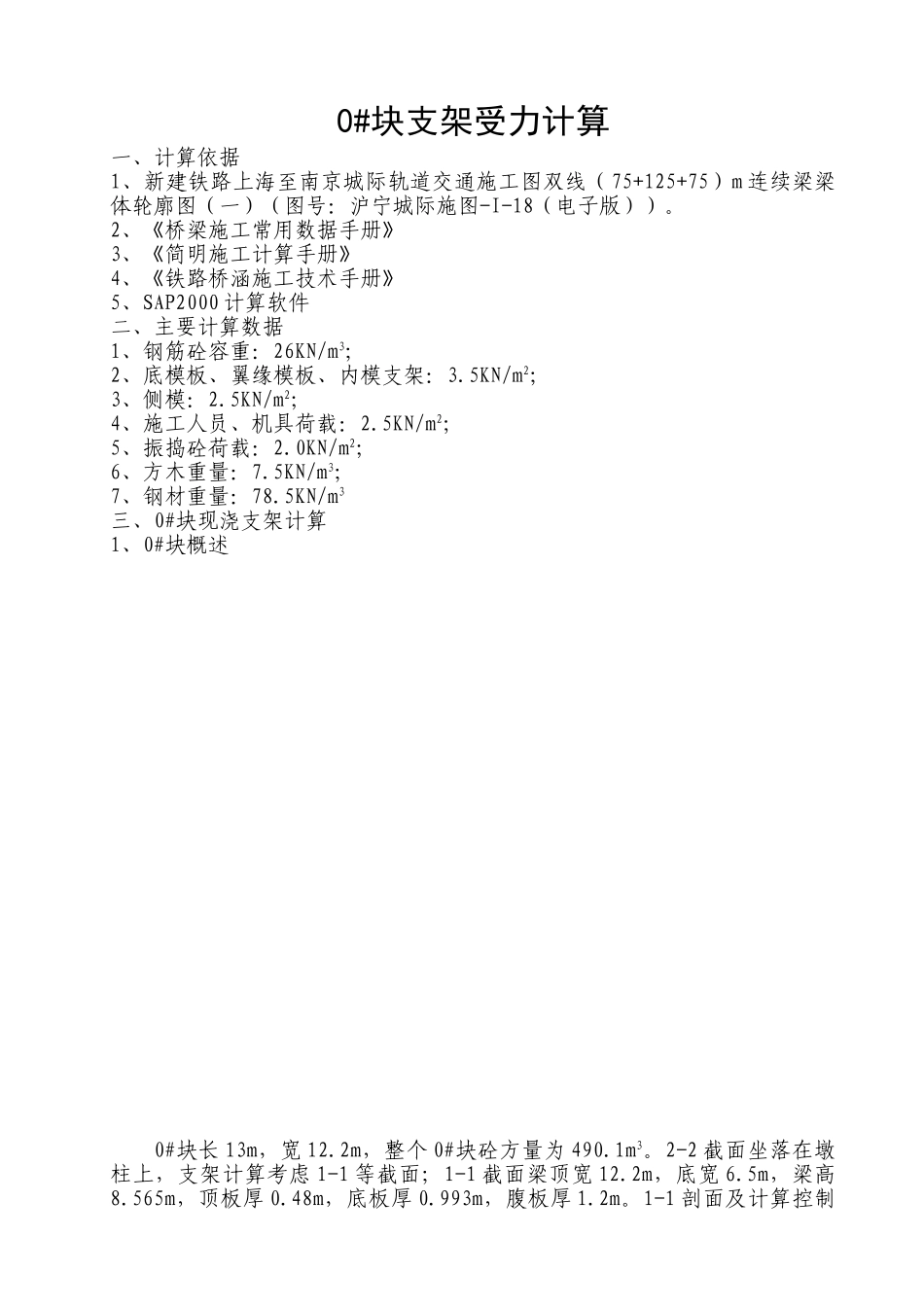

0#块支架受力计算一、计算依据1、新建铁路上海至南京城际轨道交通施工图双线（75+125+75）m 连续梁梁体轮廓图（一）（图号：沪宁城际施图-I-18（电子版））。2、《桥梁施工常用数据手册》3、《简明施工计算手册》4、《铁路桥涵施工技术手册》5、SAP2000 计算软件二、主要计算数据1、钢筋砼容重：26KN/m3；2、底模板、翼缘模板、内模支架：3.5KN/m2；3、侧模：2.5KN/m2；4、施工人员、机具荷载：2.5KN/m2；5、振捣砼荷载：2.0KN/m2；6、方木重量：7.5KN/m3；7、钢材重量：78.5KN/m3三、0#块现浇支架计算1、0#块概述 0#块长 13m，宽 12.2m，整个 0#块砼方量为 490.1m3。2-2 截面坐落在墩柱上，支架计算考虑 1-1 等截面；1-1 截面梁顶宽 12.2m，底宽 6.5m，梁高8.565m，顶板厚 0.48m，底板厚 0.993m，腹板厚 1.2m。1-1 剖面及计算控制截面如下图所示：2、截面荷载计算荷载系数的选取，K=1.2计算各控制截面荷载：A-A 截面：q=（0.2*26+3.5+2.5+2）*1.2=15.84KN/m2；B-B 截面：q=（0.388*26+3.5+2.5+2）*1.2=21.71KN/m2；C-C 截面：q=（0.88*26+3.5+2.5+2）*1.2=37.06KN/m2；C’-C’截面: q=（8.565*26+3.5+2.5+2）*1.2=276.83KN/m2；考虑 q 为侧模的集中应力；q=2.5*8.565=21.41KN/m2；D-D 截面：q=[（0.88+1.293）*26+3.5+2.5+2]*1.2=77.40KN/m2；E-E 截面：q=（1.673*26+3.5+2.5+2）*1.2=61.80KN/m2；F-F 截面：q=（1.473*26+3.5+2.5+2）*1.2=55.56KN/m2；G-G 截面：q=（1.473*26+3.5+2.5+2）*1.2=55.56KN/m2受力情况如下图：3、模板验算考虑支架的整体稳定性，这里只对箱梁的底模进行验算。箱梁底模采纳 18mm 厚的高强度竹胶板；竹胶板背楞方木采纳 10*10cm的方木，腹板处间距为 15cm，底板处间距为 25cm；方木下垫工 20b 钢材。所以验算模板强度采纳腹板宽 b=15cm，跨度 L=15cm；底板宽 b=25cm，跨度L=25cm 的高强度竹胶板。方木依腹板朝两边布置。（1）：腹板处竹胶板验算模板力学性能（1）弹性模量 E=9000MPa。（2）截面惯性矩：I=bh3/12=15×1.83/12=7.29cm4（3）截面抵抗矩：W= bh2/6=15×1.82/6=8.1cm3（4）截面积：A=bh=20×1.8=36cm2竹胶板上荷载为：砼荷载，人员、机具、模板荷载和砼振捣荷载。腹板处总荷载为：Q=276.83*0.15=41.52KN/m。最大跨中弯矩根据三等跨连续梁计算：M=KmQL2 ， 查 表 得 Km=0.1 ， M=0.1*41.52*0.152=0.093KN·m ， σ=M/W=0.093/（0.81×10-5）=0.11×105KN/m2...
