159米高大板块中空玻璃有限元计算

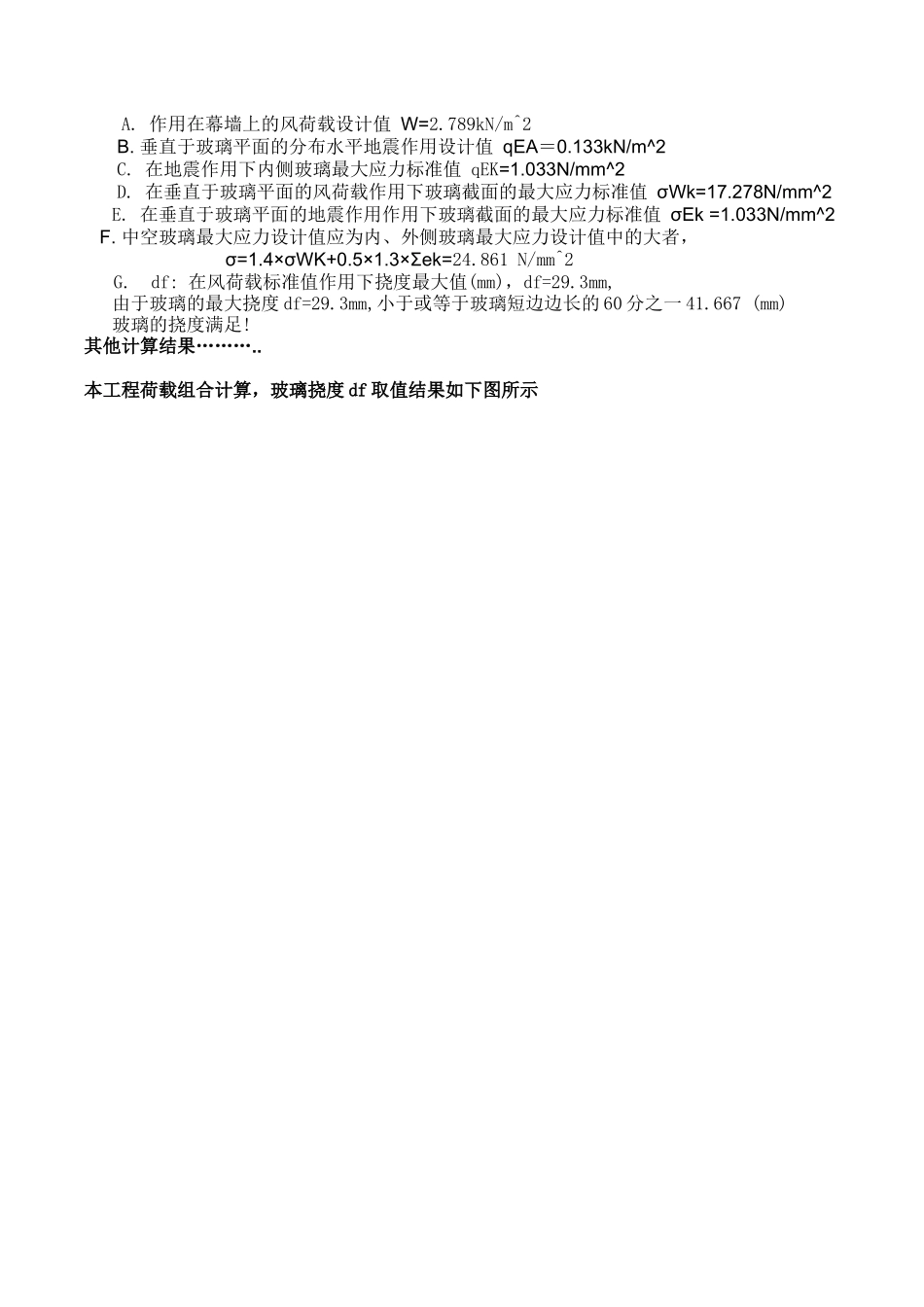

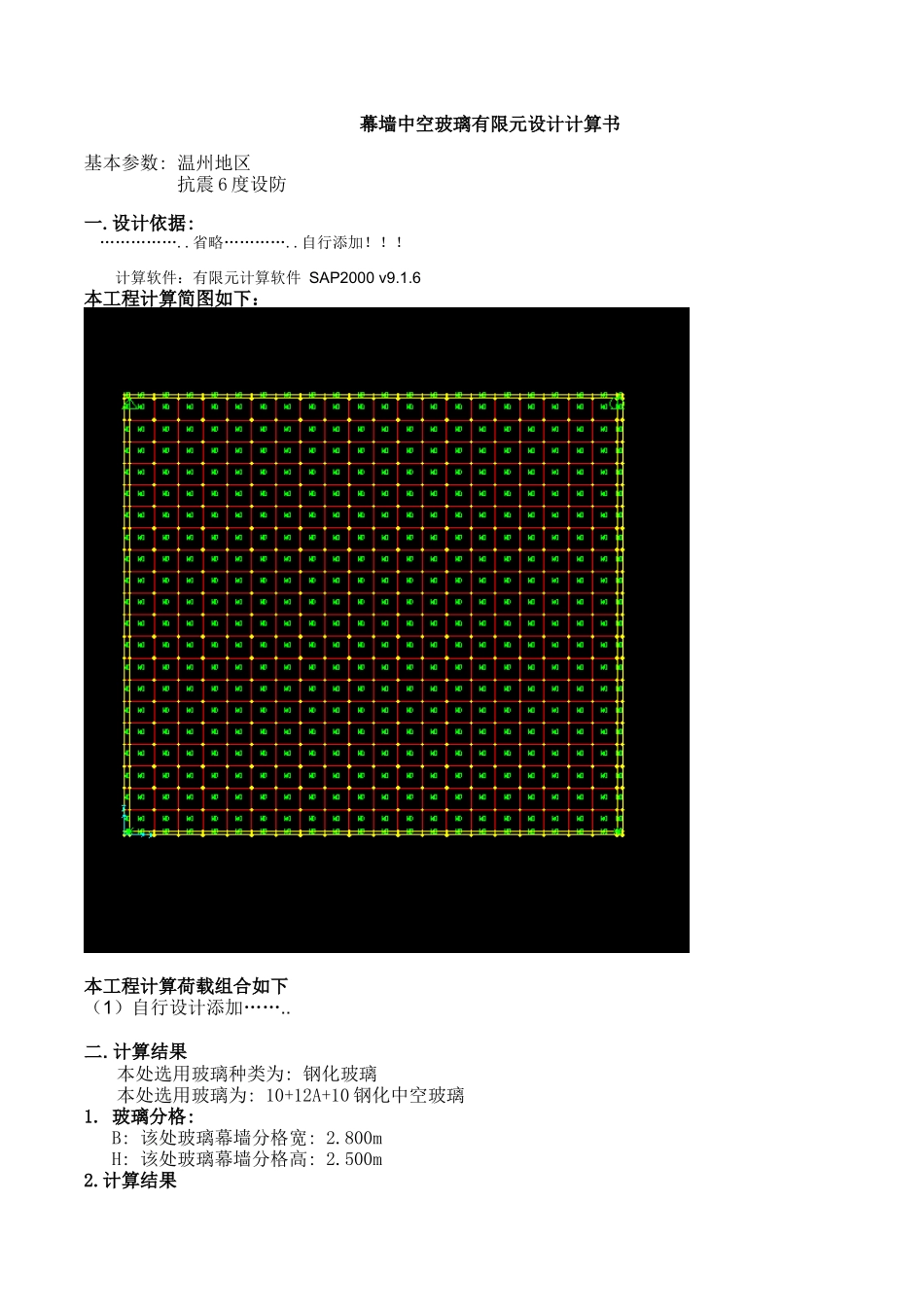

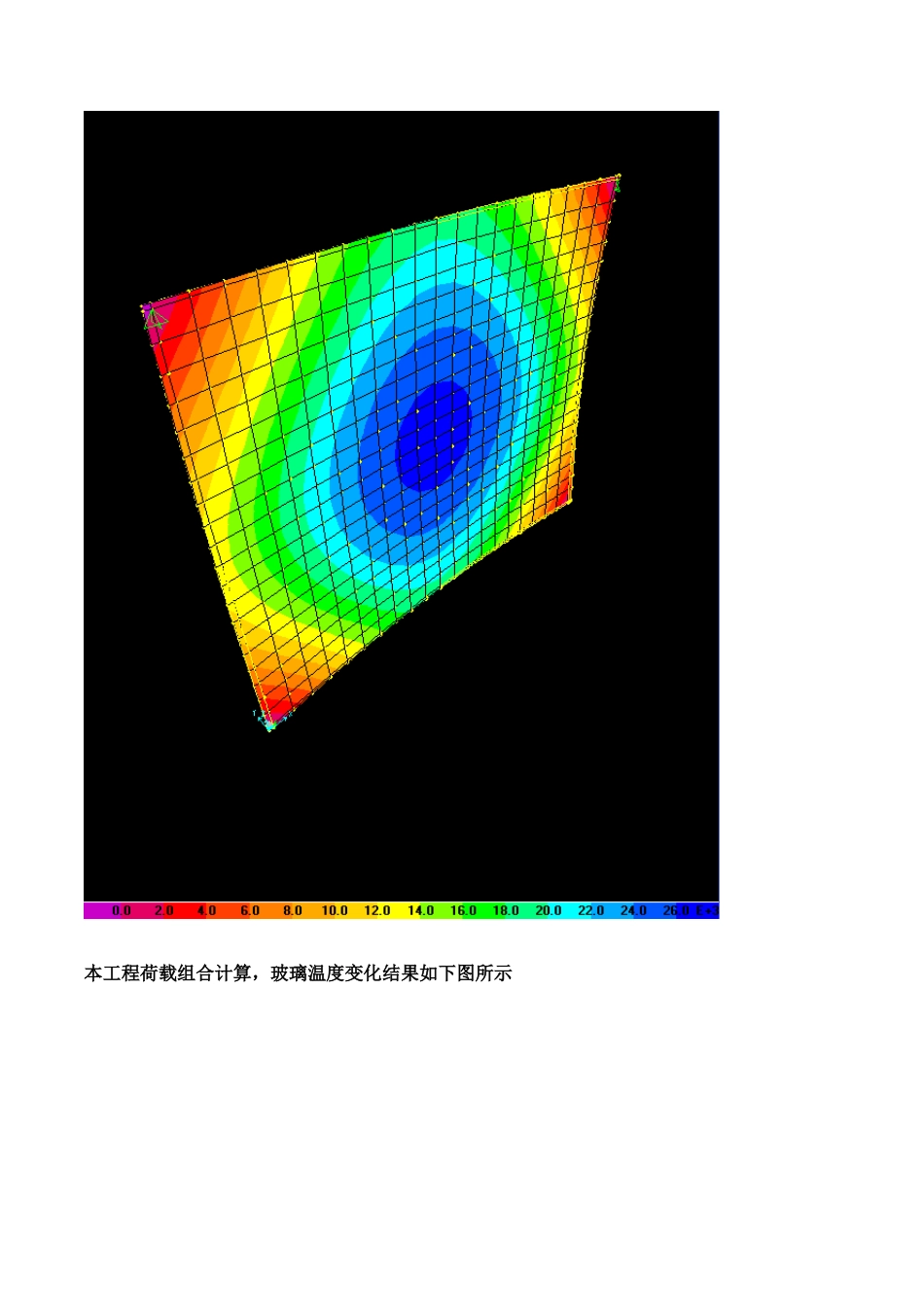

幕墙中空玻璃有限元设计计算书基本参数: 温州地区 抗震 6 度设防一.设计依据: ……………..省略…………..自行添加！！！计算软件：有限元计算软件 SAP2000 v9.1.6本工程计算简图如下：本工程计算荷载组合如下（1）自行设计添加…….. 二. 计算结果本处选用玻璃种类为: 钢化玻璃本处选用玻璃为: 10+12A+10 钢化中空玻璃1. 玻璃分格: B: 该处玻璃幕墙分格宽: 2.800m H: 该处玻璃幕墙分格高: 2.500m2.计算结果 A. 作用在幕墙上的风荷载设计值 W=2.789kN/m^2B. 垂直于玻璃平面的分布水平地震作用设计值 qEA＝0.133kN/m^2C. 在地震作用下内侧玻璃最大应力标准值 qEK=1.033N/mm^2D. 在垂直于玻璃平面的风荷载作用下玻璃截面的最大应力标准值 σWk=17.278N/mm^2 E. 在垂直于玻璃平面的地震作用作用下玻璃截面的最大应力标准值 σEk =1.033N/mm^2 F. 中空玻璃最大应力设计值应为内、外侧玻璃最大应力设计值中的大者，σ=1.4×σWK+0.5×1.3×Σek=24.861 N/mm^2 G. df: 在风荷载标准值作用下挠度最大值(mm)，df=29.3mm, 由于玻璃的最大挠度 df=29.3mm,小于或等于玻璃短边边长的 60 分之一 41.667 (mm) 玻璃的挠度满足!其他计算结果………..本工程荷载组合计算，玻璃挠度 df 取值结果如下图所示本工程荷载组合计算，玻璃温度变化结果如下图所示本工程荷载组合计算，地震作用下变化结果如下图所示6. 玻璃温度应力计算: 在年温差变化下, 玻璃边缘与边框间挤压在玻璃中产生的 温度应力为: 计算值为负,挤压应力取为零. 玻璃边缘与边框间挤压温度应力可以满足要求(2)玻璃中央与边缘温度差产生的温度应力: _1: 阴影系数: 1.000 _2: 窗帘系数: 1.000 _3: 玻璃面积系数: 1.150 _4: 边缘温度系数: 0.400 a: 玻璃线胀系数: 1.0×10^-5 I0: 日照量:3027.600(KJ/M^2h) t0: 室外温度-10.000℃ t1: 室内温度 40.000℃ Ｔ c0: 室外侧玻璃中部温度 Ｔ c1: 室内侧玻璃中部温度; A0: 室外侧玻璃总吸收率; A1: 室内侧玻璃总吸收率; _0: 室外侧玻璃的吸收率为 0.210 _1: 室内侧玻璃的吸收率为 0.210 _0: 室外侧玻璃的透过率为 0.071 _1: 室内侧玻璃的透过率为 0.071 _0: 室外侧玻璃反射率为 0.713 _1: 室内侧玻璃反射率为 0.713 A0=_0.232 A1=_0.030 当中空玻璃空气层厚为:12mm 时 Ｔ c0= 11.643℃ Ｔ c1= 23.278℃ 因此，中空玻璃中部温度最大值为 max(...
