#3机炉中低压管道焊接

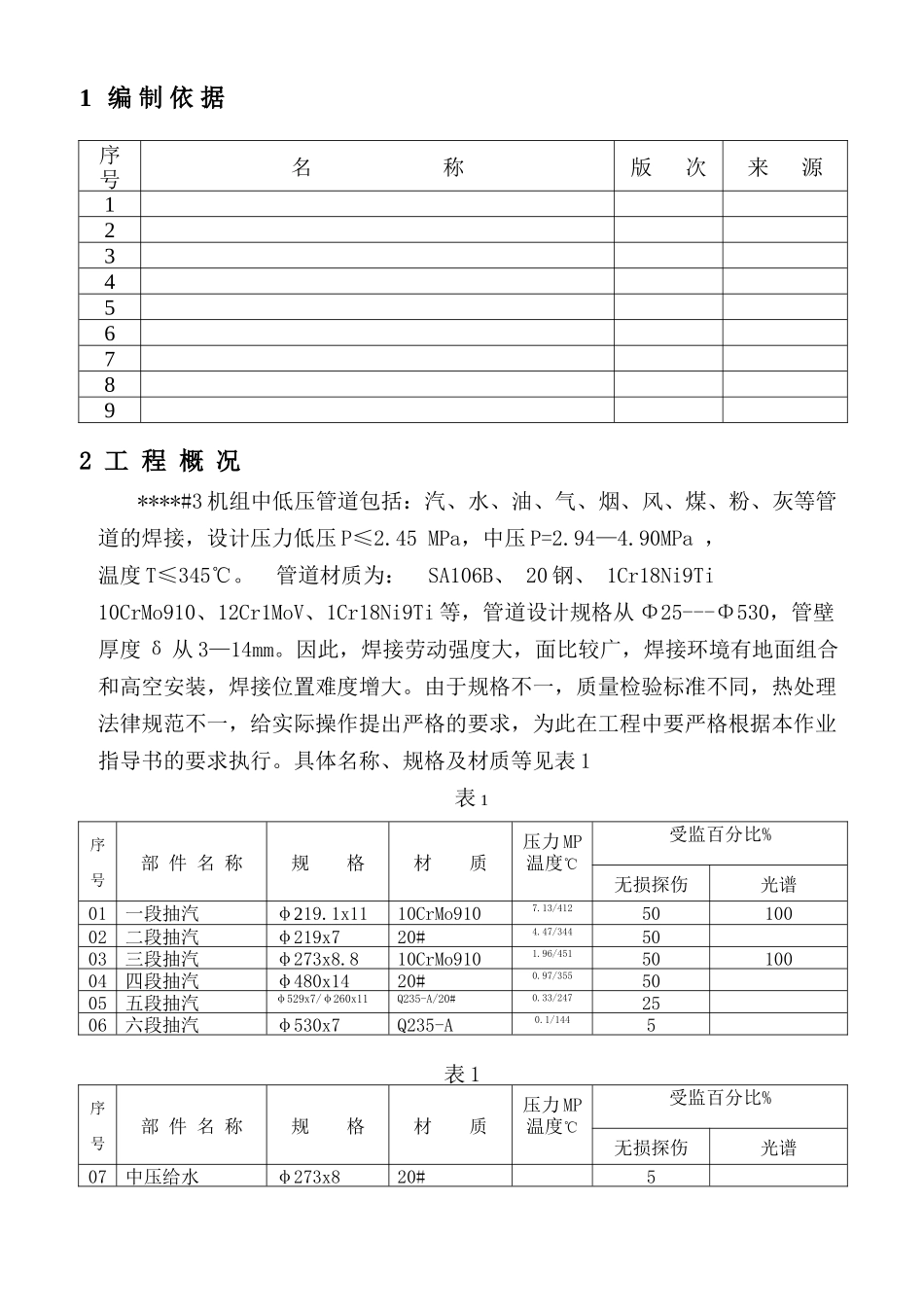

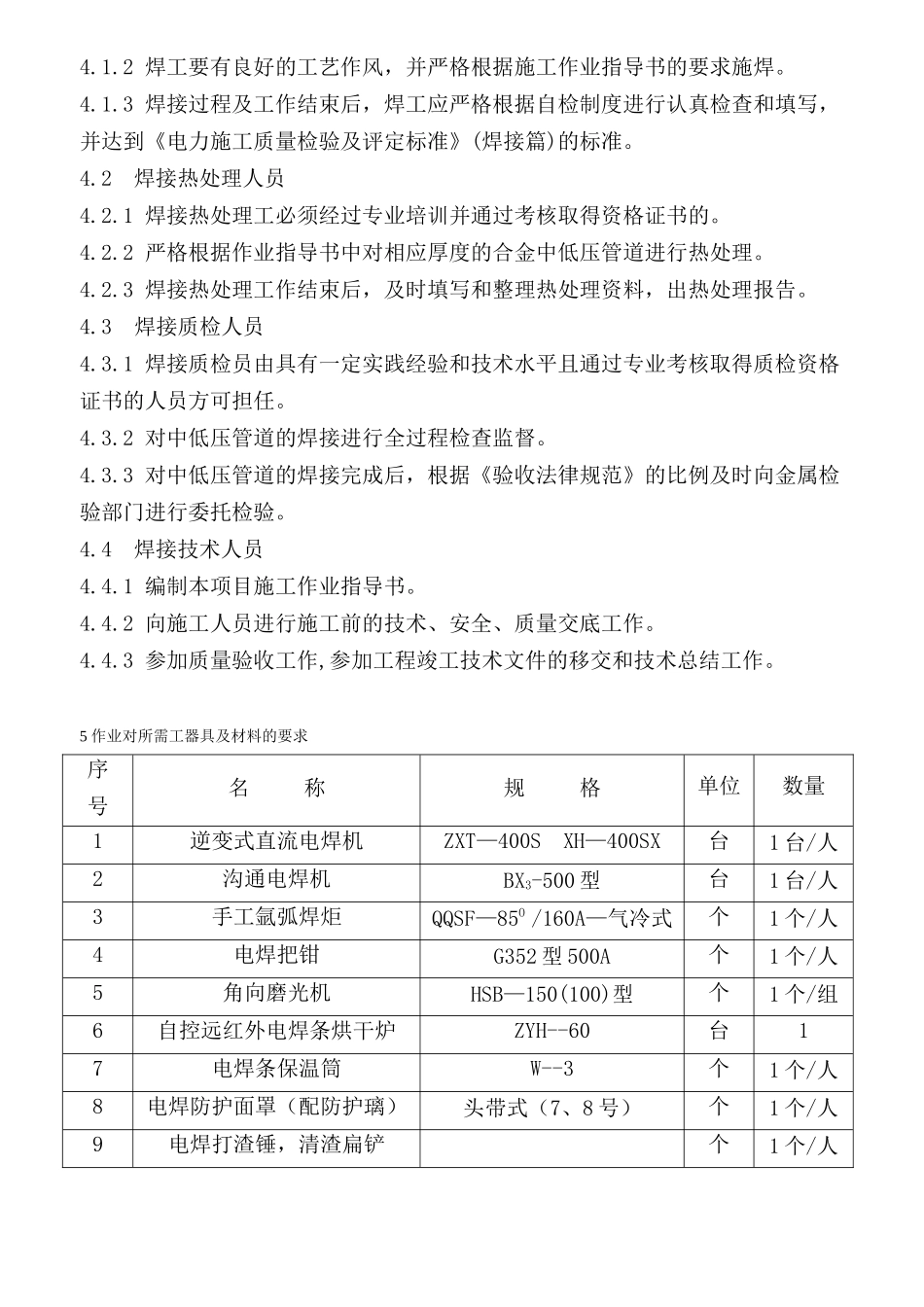

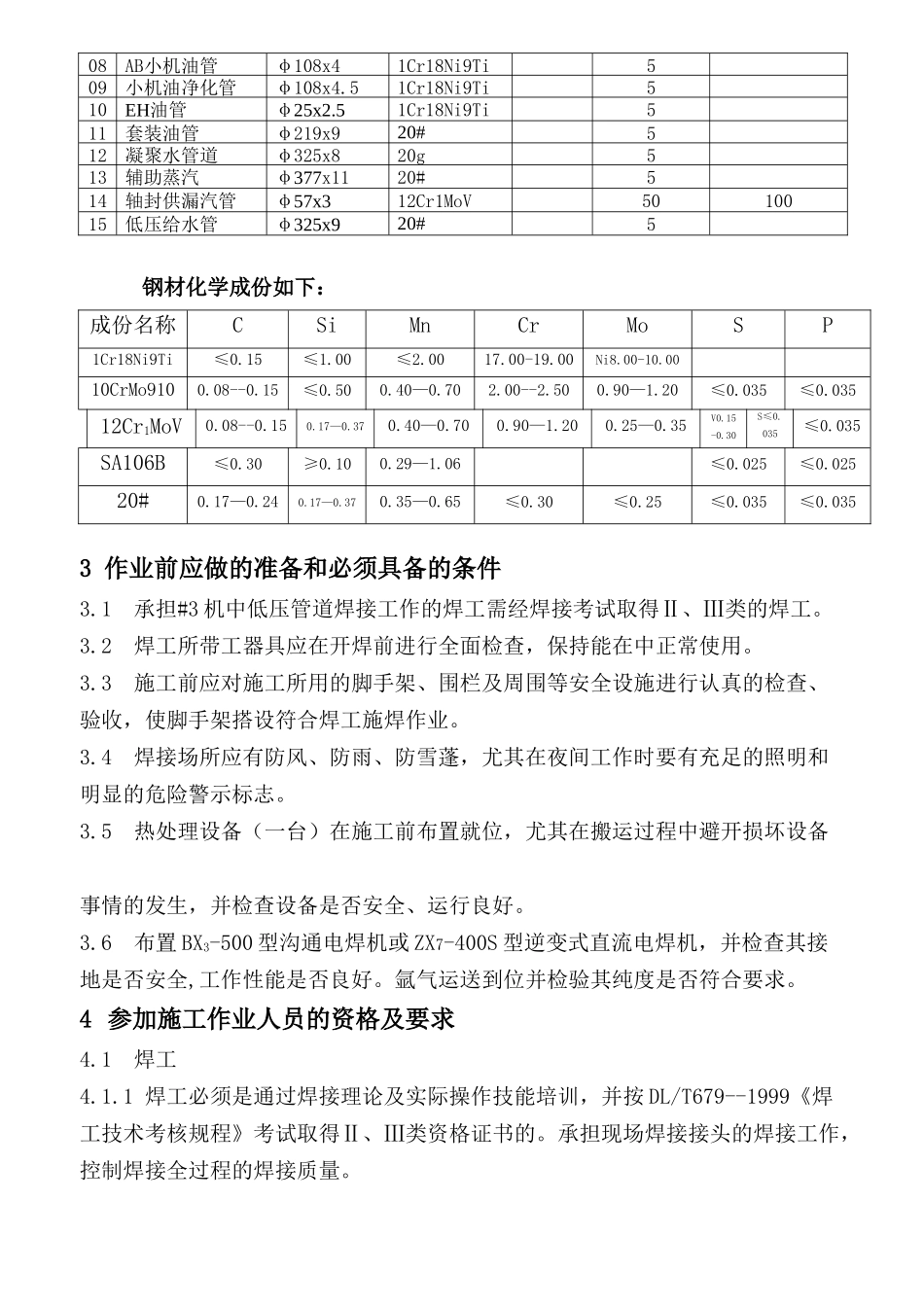

1 编 制 依 据序 号名 称版 次来 源1234567892 工 程 概 况****#3 机组中低压管道包括：汽、水、油、气、烟、风、煤、粉、灰等管道的焊接，设计压力低压 P≤2.45 MPa，中压 P=2.94—4.90MPa ，温度 T≤345℃。 管道材质为： SA106B、 20 钢、 1Cr18Ni9Ti 10CrMo910、12Cr1MoV、1Cr18Ni9Ti 等，管道设计规格从 Φ25---Φ530，管壁厚度 δ 从 3—14mm。因此，焊接劳动强度大，面比较广，焊接环境有地面组合和高空安装，焊接位置难度增大。由于规格不一，质量检验标准不同，热处理法律规范不一，给实际操作提出严格的要求，为此在工程中要严格根据本作业指导书的要求执行。具体名称、规格及材质等见表 1表 1序号部 件 名 称规 格材 质压力 MP温度℃受监百分比%无损探伤光谱01一段抽汽φ219.1x1110CrMo9107.13/4125010002二段抽汽φ219x720#4.47/3445003三段抽汽φ273x8.810CrMo9101.96/4515010004四段抽汽φ480x1420#0.97/3555005五段抽汽φ529x7/φ260x11Q235-A/20#0.33/2472506六段抽汽φ530x7Q235-A0.1/1445表 1序号部 件 名 称规 格材 质压力 MP温度℃受监百分比%无损探伤光谱07中压给水φ273x820#508AB小机油管φ108x41Cr18Ni9Ti509小机油净化管φ108x4.51Cr18Ni9Ti510EH油管φ25x2.51Cr18Ni9Ti511套装油管φ219x920#512凝聚水管道φ325x820g513辅助蒸汽φ377x1120#514轴封供漏汽管φ57x312Cr1MoV5010015低压给水管φ325x920#5钢材化学成份如下： 成份名称CSiMnCrMoSP1Cr18Ni9Ti≤0.15≤1.00≤2.0017.00-19.00Ni8.00-10.0010CrMo9100.08--0.15≤0.500.40—0.702.00--2.500.90—1.20≤0.035≤0.03512Cr1MoV0.08--0.150.17—0.370.40—0.700.90—1.200.25—0.35V0.15-0.30S≤0.035≤0.035SA106B≤0.30≥0.100.29—1.06≤0.025≤0.02520#0.17—0.240.17—0.370.35—0.65≤0.30≤0.25≤0.035≤0.0353 作业前应做的准备和必须具备的条件3.1 承担#3 机中低压管道焊接工作的焊工需经焊接考试取得Ⅱ、Ⅲ类的焊工。3.2 焊工所带工器具应在开焊前进行全面检查，保持能在中正常使用。3.3 施工前应对施工所用的脚手架、围栏及周围等安全设施进行认真的检查、验收，使脚手架搭设符合焊工施焊作业。3.4 焊接场所应有防风、防雨、防雪蓬，尤其在夜间工作时要有充足的照明和明显的危险警示标志。3.5 热处理设备（一台）在施工前布置就位，尤其在搬运过程中避开损坏设备事情的发生，并检查设备是否安全、运行...
