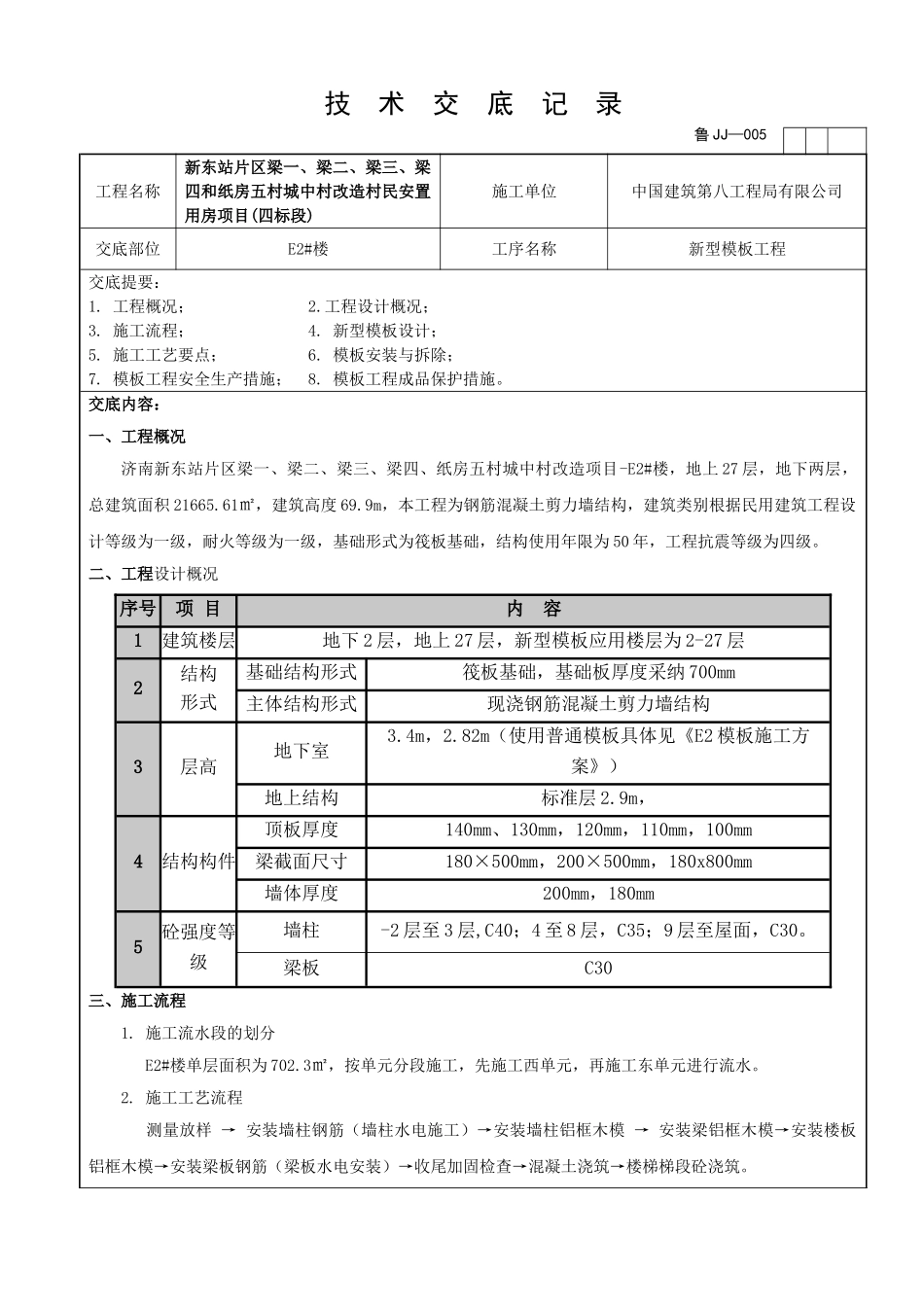

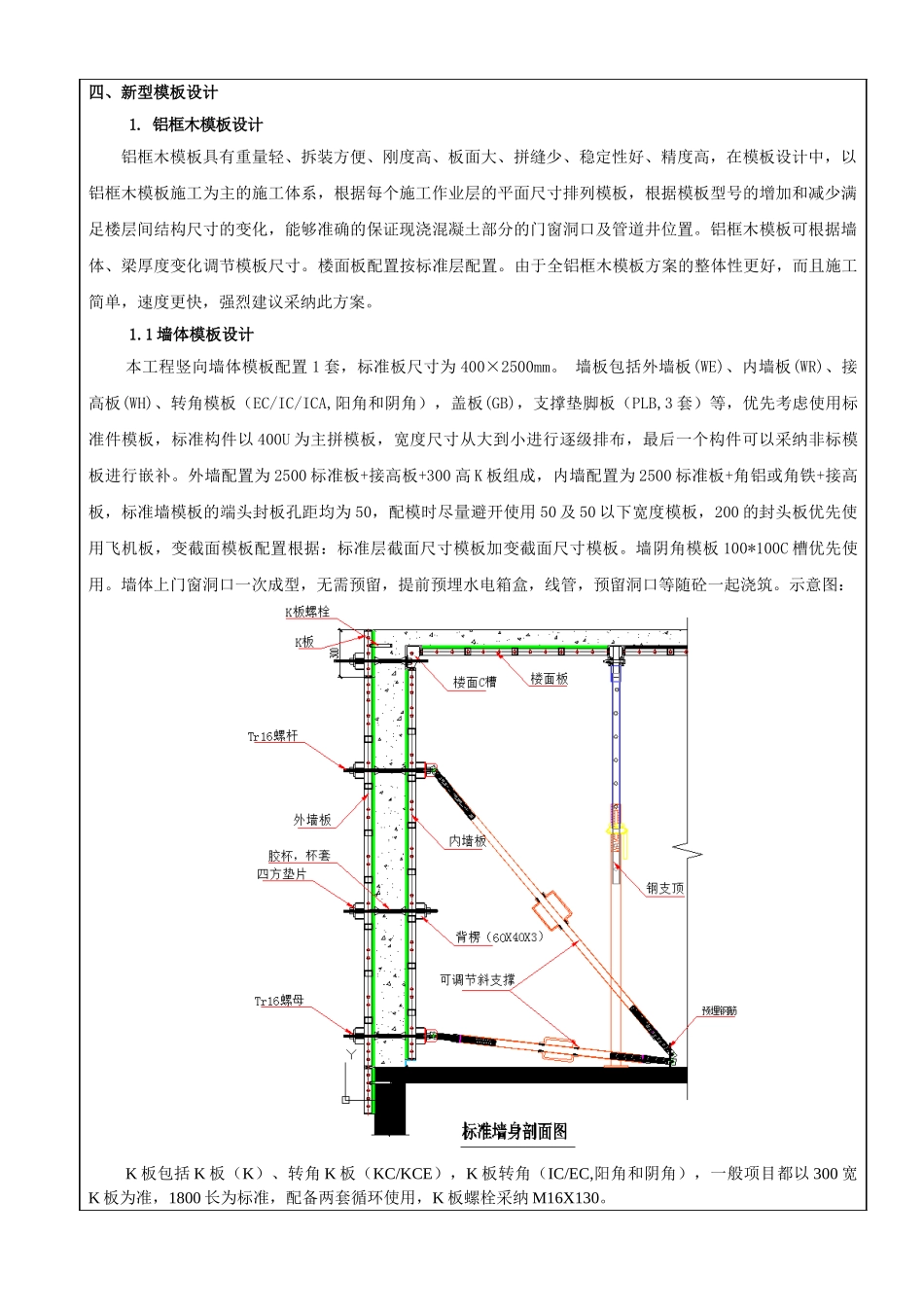

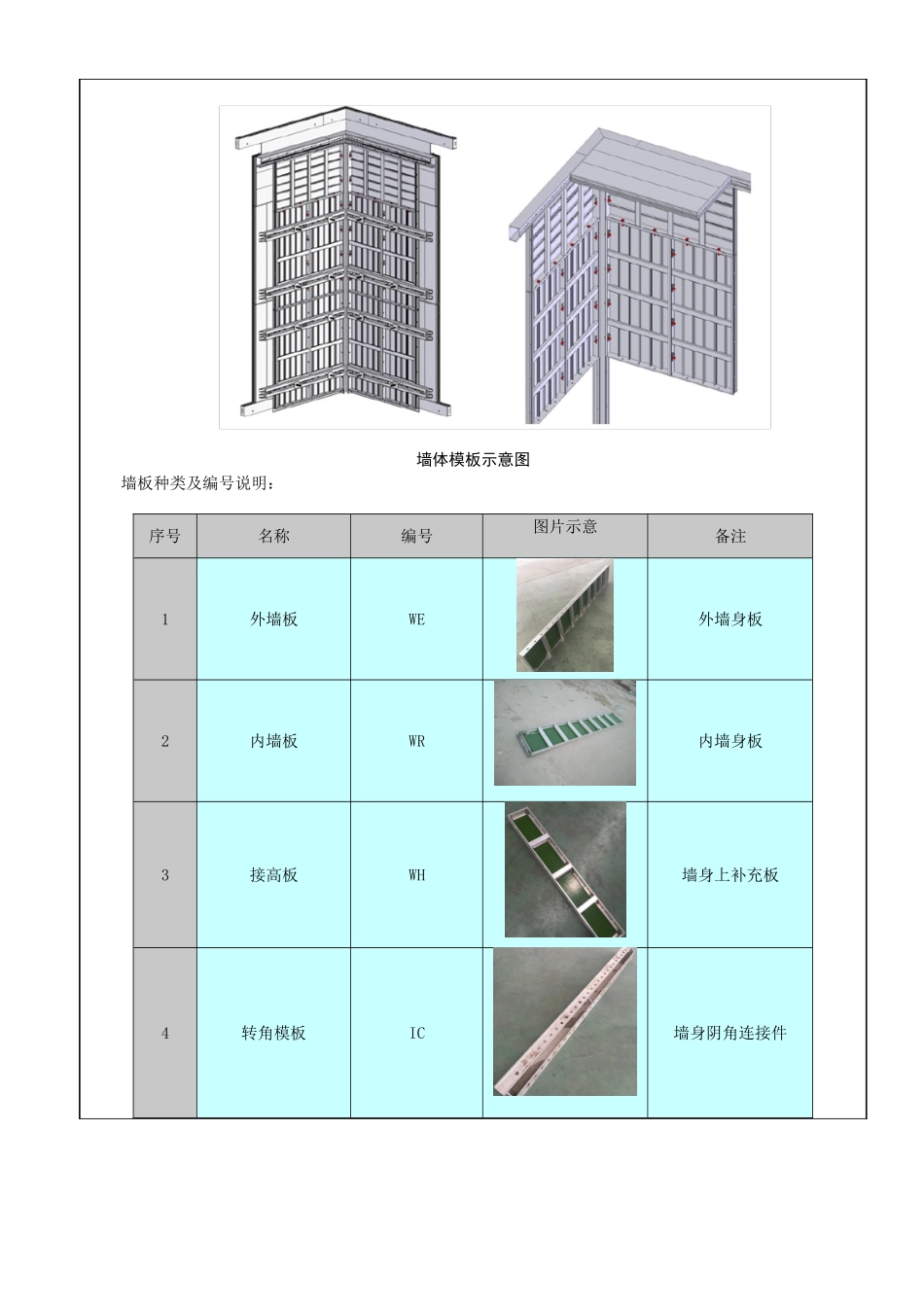

技 术 交 底 记 录 工程名称新东站片区梁一、梁二、梁三、梁四和纸房五村城中村改造村民安置用房项目(四标段)施工单位中国建筑第八工程局有限公司交底部位E2#楼工序名称新型模板工程交底提要： 1. 工程概况； 2.工程设计概况；3. 施工流程； 4. 新型模板设计；5. 施工工艺要点； 6. 模板安装与拆除； 7. 模板工程安全生产措施； 8. 模板工程成品保护措施。 交底内容：一、工程概况济南新东站片区梁一、梁二、梁三、梁四、纸房五村城中村改造项目-E2#楼，地上 27 层，地下两层，总建筑面积 21665.61㎡，建筑高度 69.9m，本工程为钢筋混凝土剪力墙结构，建筑类别根据民用建筑工程设计等级为一级，耐火等级为一级，基础形式为筏板基础，结构使用年限为 50 年，工程抗震等级为四级。二、工程设计概况序号项 目内 容1建筑楼层地下 2 层，地上 27 层，新型模板应用楼层为 2-27 层2结构形式基础结构形式筏板基础，基础板厚度采纳 700mm主体结构形式现浇钢筋混凝土剪力墙结构3层高地下室3.4m，2.82m（使用普通模板具体见《E2 模板施工方案》）地上结构标准层 2.9m，4结构构件顶板厚度140mm、130mm，120mm，110mm，100mm梁截面尺寸180×500mm，200×500mm，180x800mm墙体厚度200mm，180mm5砼强度等级墙柱-2 层至 3 层,C40；4 至 8 层，C35；9 层至屋面，C30。梁板C30三、施工流程1. 施工流水段的划分 E2#楼单层面积为 702.3㎡，按单元分段施工，先施工西单元，再施工东单元进行流水。2. 施工工艺流程 测量放样 → 安装墙柱钢筋（墙柱水电施工）→安装墙柱铝框木模 → 安装梁铝框木模→安装楼板铝框木模→安装梁板钢筋（梁板水电安装）→收尾加固检查→混凝土浇筑→楼梯梯段砼浇筑。鲁 JJ—005四、新型模板设计1. 铝框木模板设计铝框木模板具有重量轻、拆装方便、刚度高、板面大、拼缝少、稳定性好、精度高，在模板设计中，以铝框木模板施工为主的施工体系，根据每个施工作业层的平面尺寸排列模板，根据模板型号的增加和减少满足楼层间结构尺寸的变化，能够准确的保证现浇混凝土部分的门窗洞口及管道井位置。铝框木模板可根据墙体、梁厚度变化调节模板尺寸。楼面板配置按标准层配置。由于全铝框木模板方案的整体性更好，而且施工简单，速度更快，强烈建议采纳此方案。1.1 墙体模板设计本工程竖向墙体模板配置 1 套，标准板尺寸为 400×2500mm。 墙板包括外墙板(WE)、内墙板(WR)、接高板(WH)、转...
