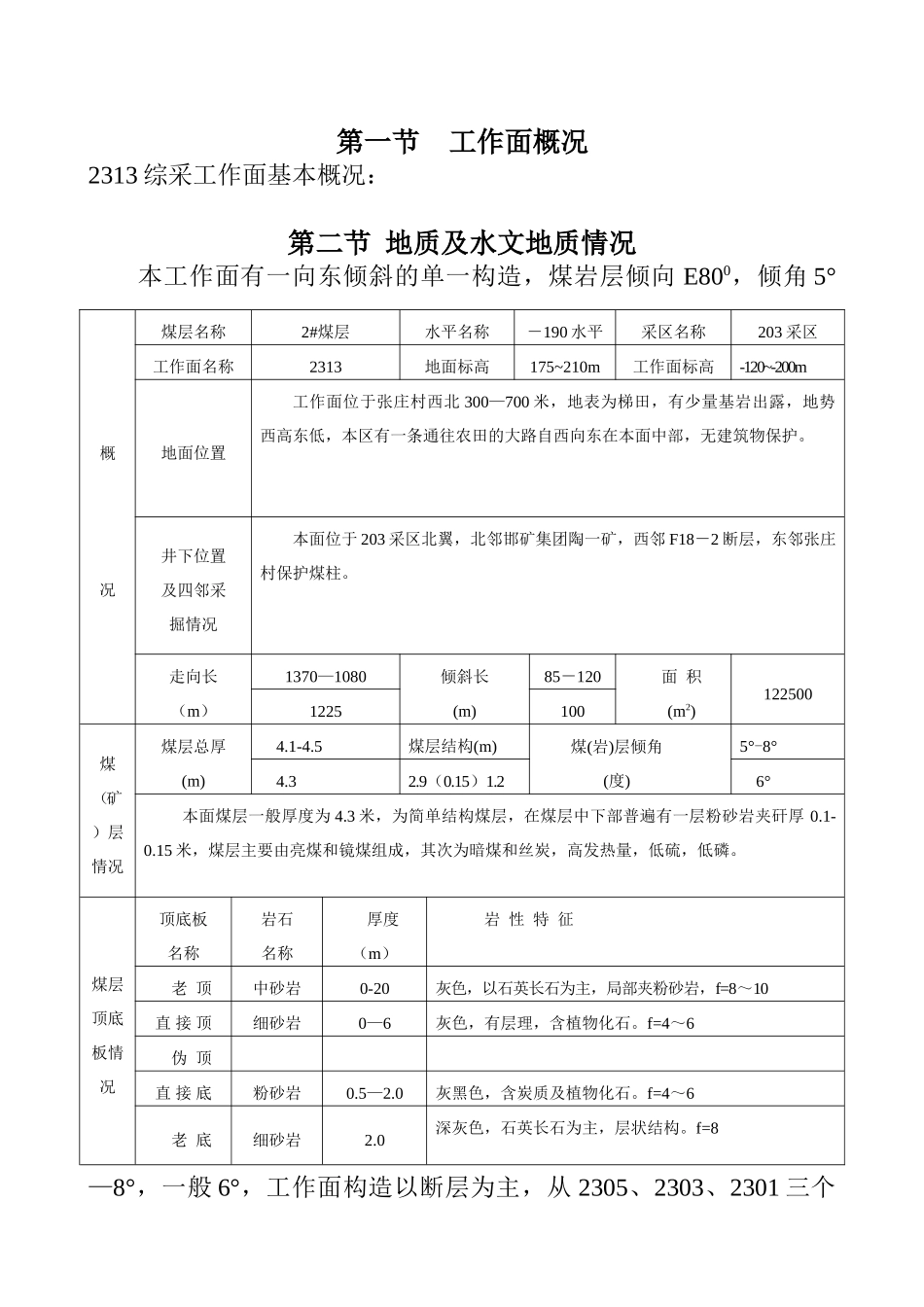

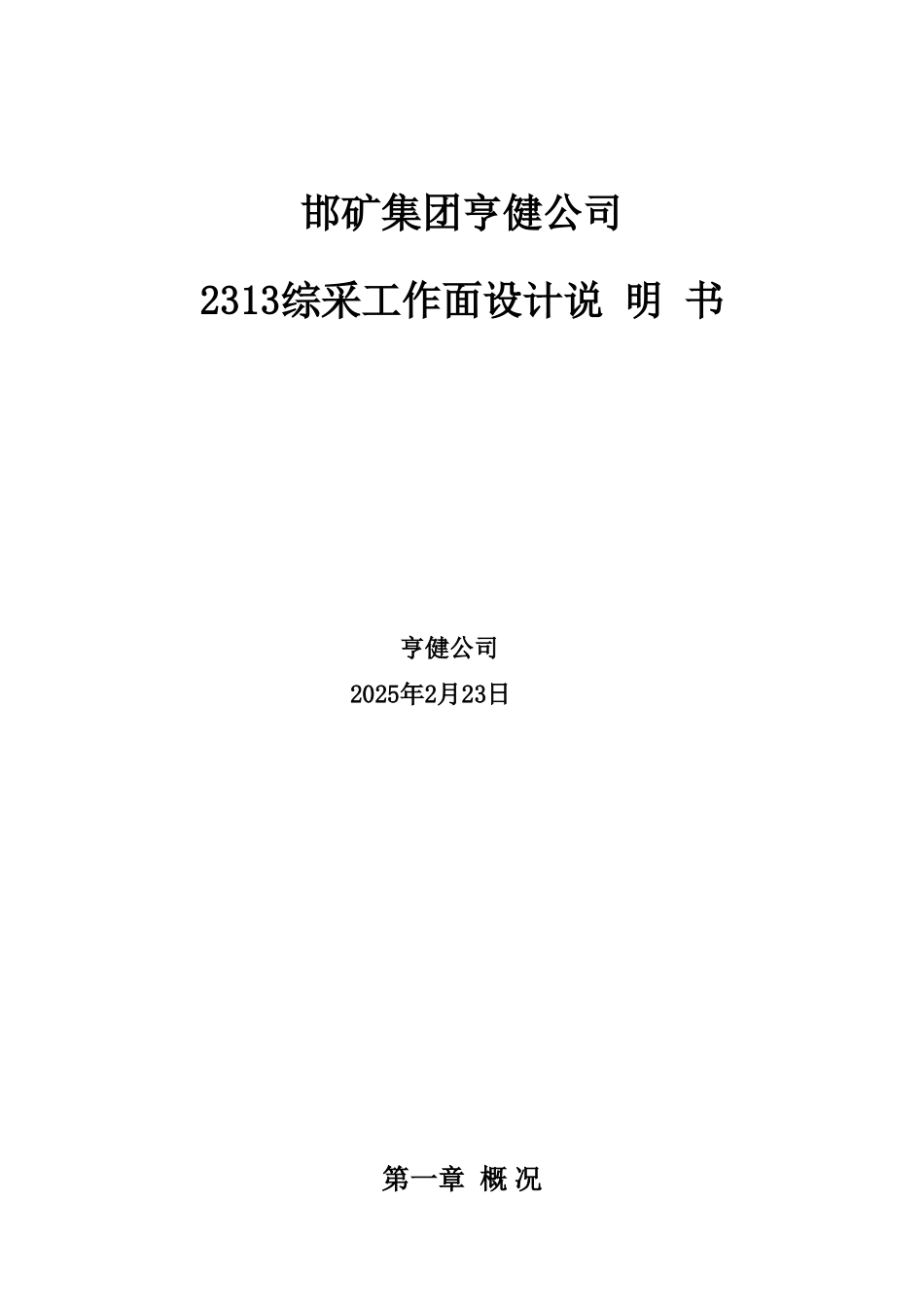

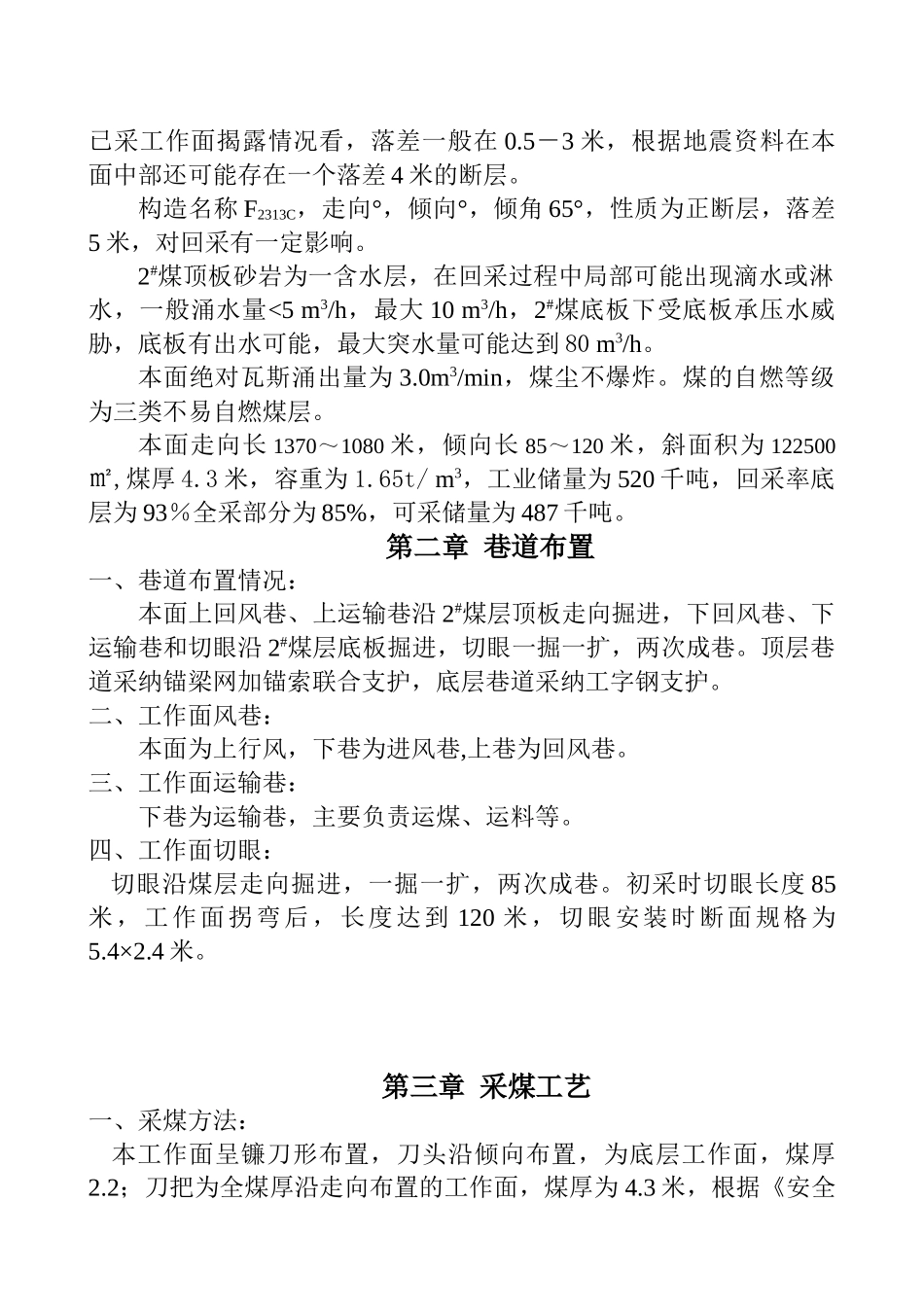

邯矿集团亨健公司2313综采工作面设计说 明 书亨健公司2025年2月23日第一章 概 况第一节工作面概况2313 综采工作面基本概况：第二节 地质及水文地质情况本工作面有一向东倾斜的单一构造，煤岩层倾向 E800，倾角 5°—8°，一般 6°，工作面构造以断层为主，从 2305、2303、2301 三个概况煤层名称2#煤层水平名称－190 水平采区名称203 采区工作面名称2313地面标高175~210m工作面标高-120~-200m地面位置工作面位于张庄村西北 300—700 米，地表为梯田，有少量基岩出露，地势西高东低，本区有一条通往农田的大路自西向东在本面中部，无建筑物保护。井下位置及四邻采掘情况本面位于 203 采区北翼，北邻邯矿集团陶一矿，西邻 F18－2 断层，东邻张庄村保护煤柱。走向长（m）1370—1080倾斜长(m)85－120面 积(m2)1225001225100煤（矿）层情况煤层总厚(m)4.1-4.5煤层结构(m)煤(岩)层倾角(度)5°-8° 4.32.9（0.15）1.26°本面煤层一般厚度为 4.3 米，为简单结构煤层，在煤层中下部普遍有一层粉砂岩夹矸厚 0.1-0.15 米，煤层主要由亮煤和镜煤组成，其次为暗煤和丝炭，高发热量，低硫，低磷。煤层顶底板情况顶底板名称岩石名称厚度（m）岩 性 特 征老 顶中砂岩0-20灰色，以石英长石为主，局部夹粉砂岩，f=8～10直 接 顶细砂岩0—6灰色，有层理，含植物化石。f=4～6伪 顶直 接 底粉砂岩0.5—2.0灰黑色，含炭质及植物化石。f=4～6老 底细砂岩2.0深灰色，石英长石为主，层状结构。f=8已采工作面揭露情况看，落差一般在 0.5－3 米，根据地震资料在本面中部还可能存在一个落差 4 米的断层。构造名称 F2313C，走向°，倾向°，倾角 65°，性质为正断层，落差5 米，对回采有一定影响。2#煤顶板砂岩为一含水层，在回采过程中局部可能出现滴水或淋水，一般涌水量<5 m3/h，最大 10 m3/h，2#煤底板下受底板承压水威胁，底板有出水可能，最大突水量可能达到 80 m3/h。本面绝对瓦斯涌出量为 3.0m3/min，煤尘不爆炸。煤的自燃等级为三类不易自燃煤层。本面走向长 1370～1080 米，倾向长 85～120 米，斜面积为 122500㎡,煤厚 4.3 米，容重为 1.65t/ m3，工业储量为 520 千吨，回采率底层为 93％全采部分为 85%，可采储量为 487 千吨。第二章 巷道布置一、巷道布置情况：本面上回风巷、上运输巷沿 2#煤层顶板走向掘进，下回风巷、下运输巷和切眼沿 2#煤层底板掘进，切眼一掘一扩，两次成巷。顶层巷道采纳锚...
