289米超高层机电安装方案

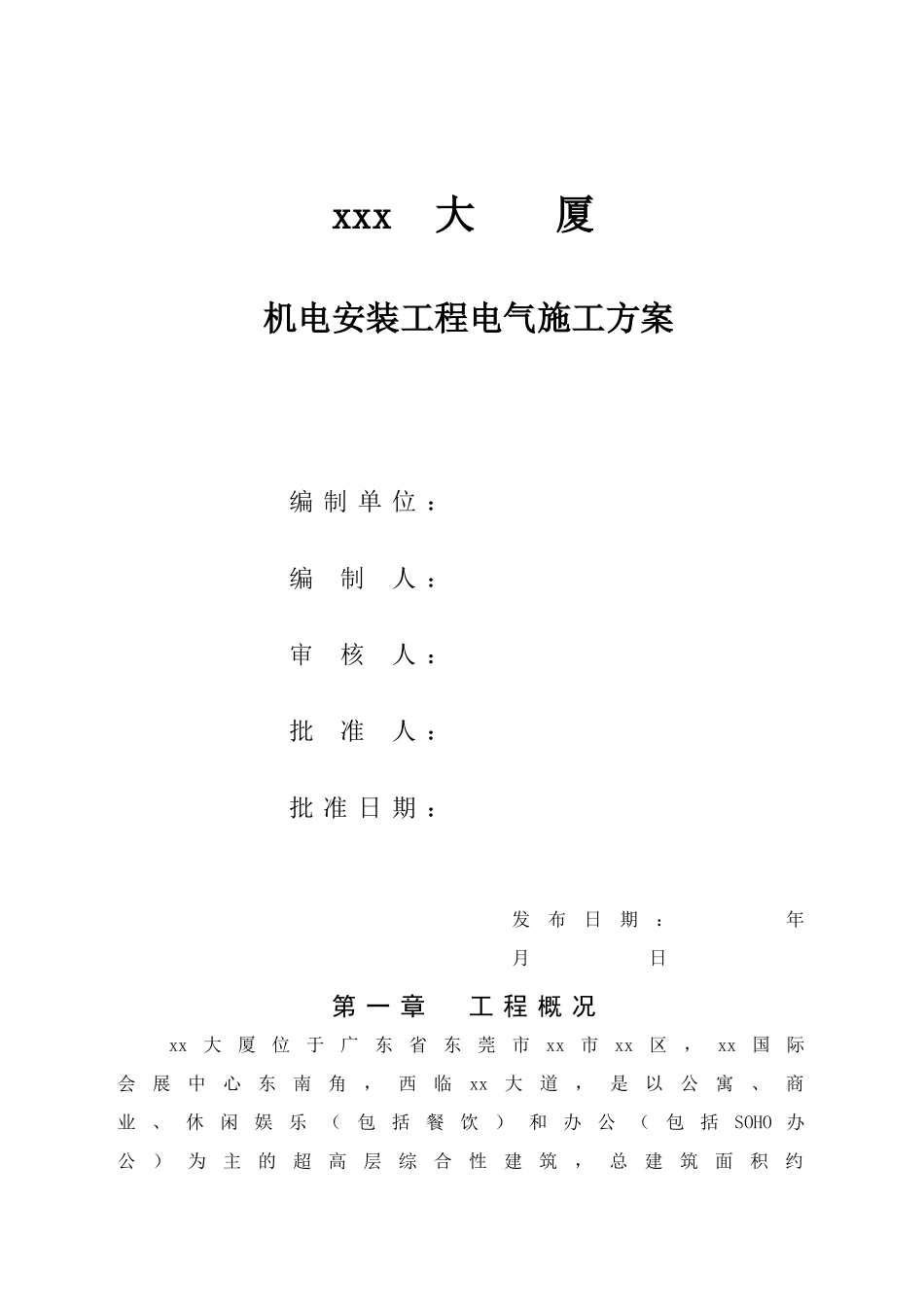

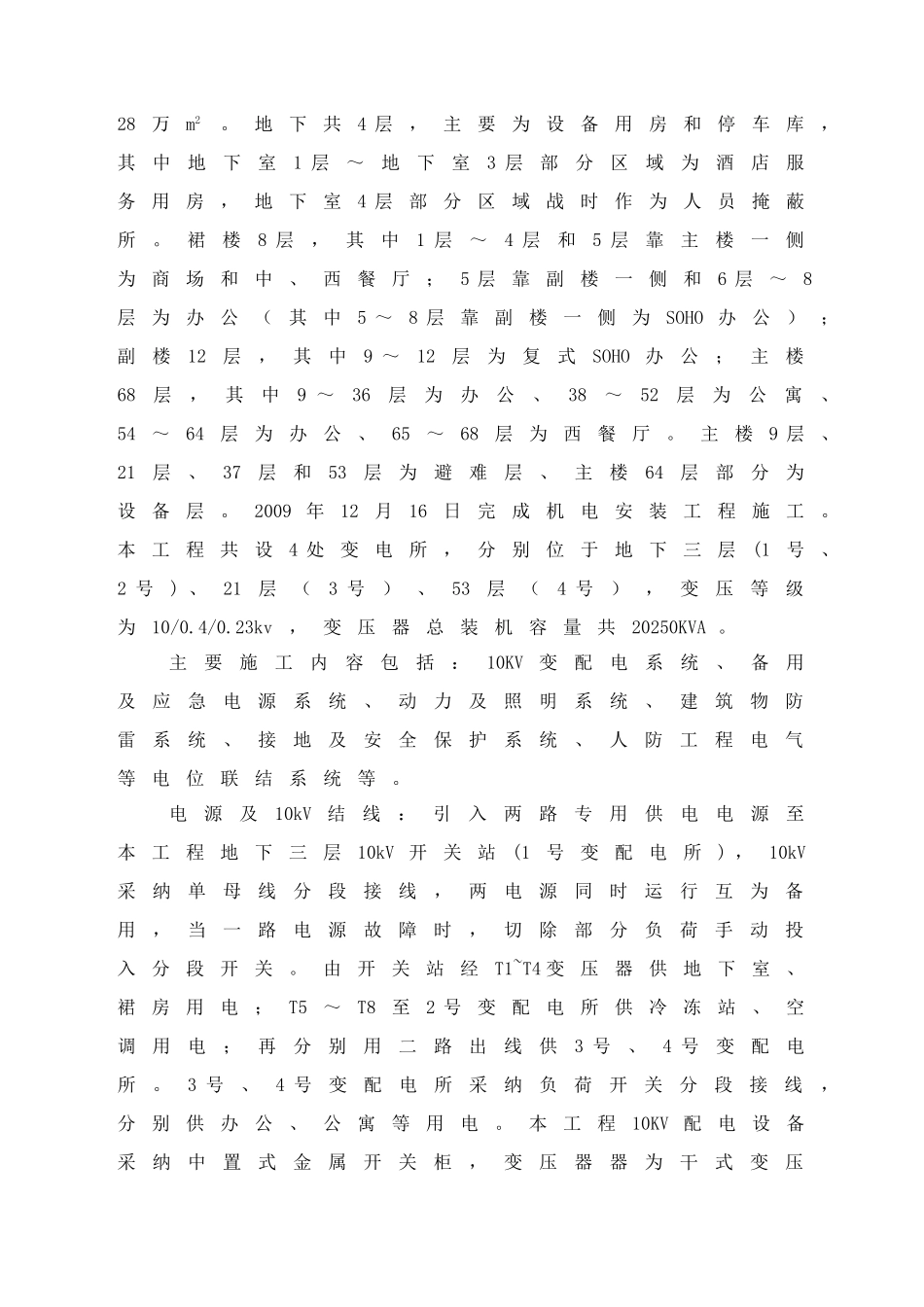

xxx 大 厦机电安装工程电气施工方案编 制 单 位 ： 编 制 人 ： 审 核 人 ： 批 准 人 ： 批 准 日 期 ： 发布日期： 年 月 日第 一 章 工 程 概 况xx大厦位于广东省东莞市xx市xx区，xx国际会展中心东南角，西临xx大道，是以公寓、商业、休闲娱乐（包括餐饮）和办公（包括SOHO 办公）为主的超高层综合性建筑，总建筑面积约28万m2 。地下共4 层，主要为设备用房和停车库，其中地下室1 层～地下室3 层部分区域为酒店服务用房，地下室4 层部分区域战时作为人员掩蔽所。裙楼8 层，其中1 层～4 层和5 层靠主楼一侧为商场和中、西餐厅；5 层靠副楼一侧和6 层～8层为办公（其中5 ～8 层靠副楼一侧为SOHO 办公）；副楼12层，其中9 ～12层为复式SOHO办公；主楼68层，其中9 ～36层为办公、38～52层为公寓、54～64层为办公、65～68层为西餐厅。主楼9 层、21层、37层和53层为避难层、主楼64层部分为设备层。2009 年12月16日完成机电安装工程施工。本工程共设4 处变电所，分别位于地下三层(1号、2 号) 、21层（3 号）、53层（4 号），变压等级为10/0.4/0.23kv，变压器总装机容量共20250KVA 。主要施工内容包括：10KV变配电系统、备用及应急电源系统、动力及照明系统、建筑物防雷系统、接地及安全保护系统、人防工程电气等电位联结系统等。电源及10kV结线：引入两路专用供电电源至本工程地下三层10kV 开关站(1号变配电所) ，10kV采纳单母线分段接线，两电源同时运行互为备用，当一路电源故障时，切除部分负荷手动投入分段开关。由开关站经T1~T4 变压器供地下室、裙房用电；T5～T8至2 号变配电所供冷冻站、空调用电；再分别用二路出线供3 号、4 号变配电所。3 号、4 号变配电所采纳负荷开关分段接线，分别供办公、公寓等用电。本工程10KV 配电设备采纳中置式金属开关柜，变压器器为干式变压器，低压配电室采纳抽出式开关柜，双电源切换装置能够自动和手动转换。低压接线及运行方式：220/380V 低压系统采纳单母线分段接线。市电正常时，各台变压器独立运行。当一台变压器因故障、检修或季节变化退出运行后，手动切除部份负荷及合上相应的联络开关，由未退出运行的变压器带重要负荷运行。在1 号、3 号及4 号变电所内均设置应急电源母线段，由市电（变压器）和发电机两路电源供电，市电电源与发电机电源间的切换开关设电气及机械联锁装置。市电失电时，自动投入发电机电源。第 二 章 主 ...
