3#楼地上结构钢筋方案

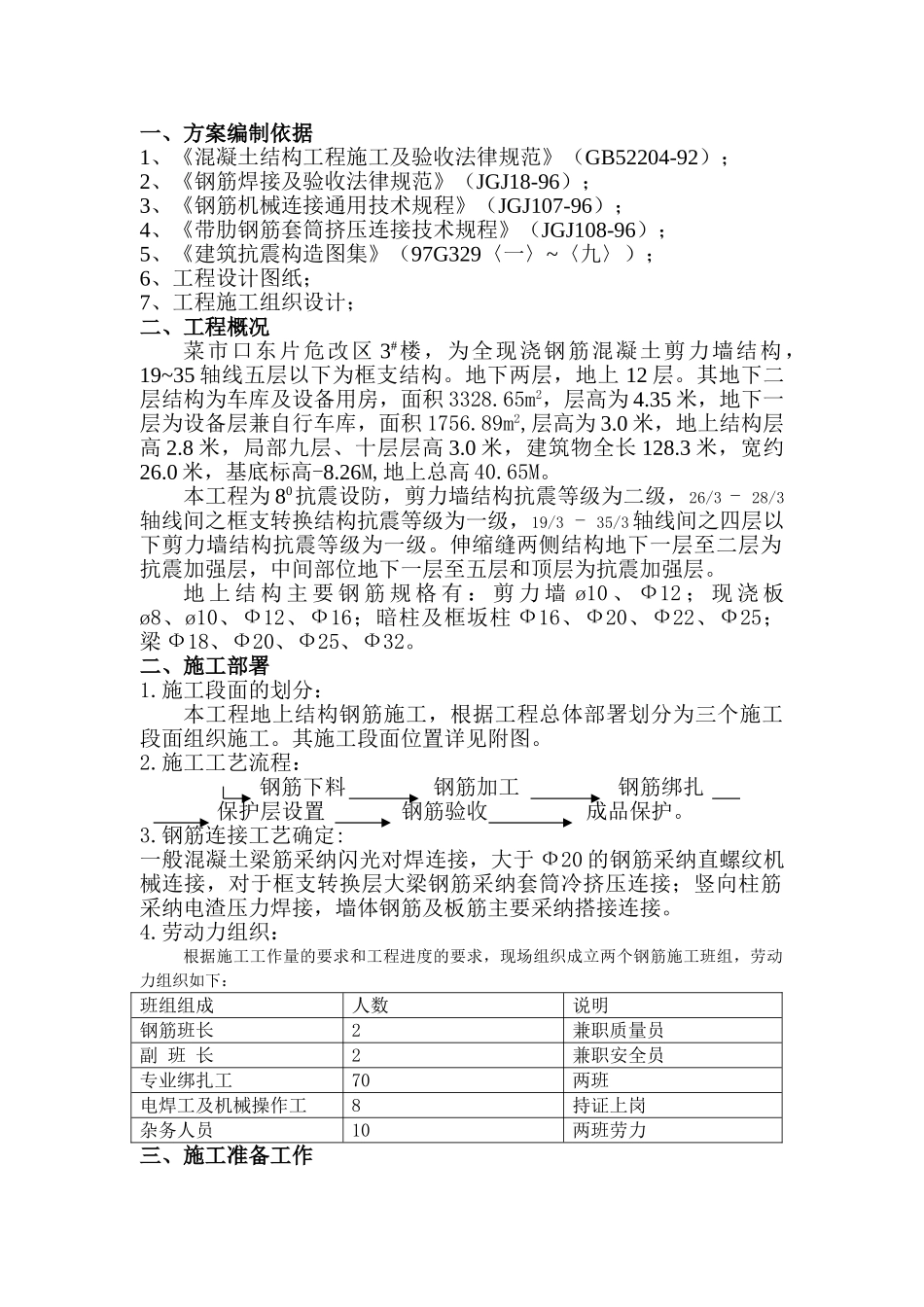

一、方案编制依据1、《混凝土结构工程施工及验收法律规范》（GB52204-92）；2、《钢筋焊接及验收法律规范》（JGJ18-96）；3、《钢筋机械连接通用技术规程》（JGJ107-96）；4、《带肋钢筋套筒挤压连接技术规程》（JGJ108-96）；5、《建筑抗震构造图集》（97G329〈一〉~〈九〉）；6、工程设计图纸；7、工程施工组织设计；二、工程概况菜市口东片危改区 3#楼，为全现浇钢筋混凝土剪力墙结构，19~35 轴线五层以下为框支结构。地下两层，地上 12 层。其地下二层结构为车库及设备用房，面积 3328.65m2，层高为 4.35 米，地下一层为设备层兼自行车库，面积 1756.89m2,层高为 3.0 米，地上结构层高 2.8 米，局部九层、十层层高 3.0 米，建筑物全长 128.3 米，宽约26.0 米，基底标高-8.26M,地上总高 40.65M。本工程为 80抗震设防，剪力墙结构抗震等级为二级，26/3 - 28/3轴线间之框支转换结构抗震等级为一级，19/3 - 35/3 轴线间之四层以下剪力墙结构抗震等级为一级。伸缩缝两侧结构地下一层至二层为抗震加强层，中间部位地下一层至五层和顶层为抗震加强层。地 上 结 构 主 要 钢 筋 规 格 有 ： 剪 力 墙 ø10 、 Ф12 ； 现 浇 板ø8、ø10、Ф12、Ф16；暗柱及框坂柱 Ф16、Ф20、Ф22、Ф25；梁 Ф18、Ф20、Ф25、Ф32。二、施工部署1.施工段面的划分：本工程地上结构钢筋施工，根据工程总体部署划分为三个施工段面组织施工。其施工段面位置详见附图。2.施工工艺流程： 钢筋下料 钢筋加工 钢筋绑扎 保护层设置 钢筋验收 成品保护。3.钢筋连接工艺确定:一般混凝土梁筋采纳闪光对焊连接，大于 Ф20 的钢筋采纳直螺纹机械连接，对于框支转换层大梁钢筋采纳套筒冷挤压连接；竖向柱筋采纳电渣压力焊接，墙体钢筋及板筋主要采纳搭接连接。4.劳动力组织：根据施工工作量的要求和工程进度的要求，现场组织成立两个钢筋施工班组，劳动力组织如下：班组组成人数说明钢筋班长2兼职质量员副 班 长2兼职安全员专业绑扎工70两班电焊工及机械操作工8持证上岗杂务人员10两班劳力三、施工准备工作1.机械设备配置：设 备 名 称数 量 (台)功 率（KW）钢筋电焊机（A500）221电渣压力焊机（GZH-36C）438钢筋闪光对焊机（UN1-100）1100钢筋冷挤压连接机（YJH-40）11.5钢筋弯曲机（GT7-40） 14钢筋切断机（GQ40-2）14卷 扬 机（Y1601）17.5砂轮切割机（SN-200）24.42.材料准备： 根据钢筋的计划单（附页）...
