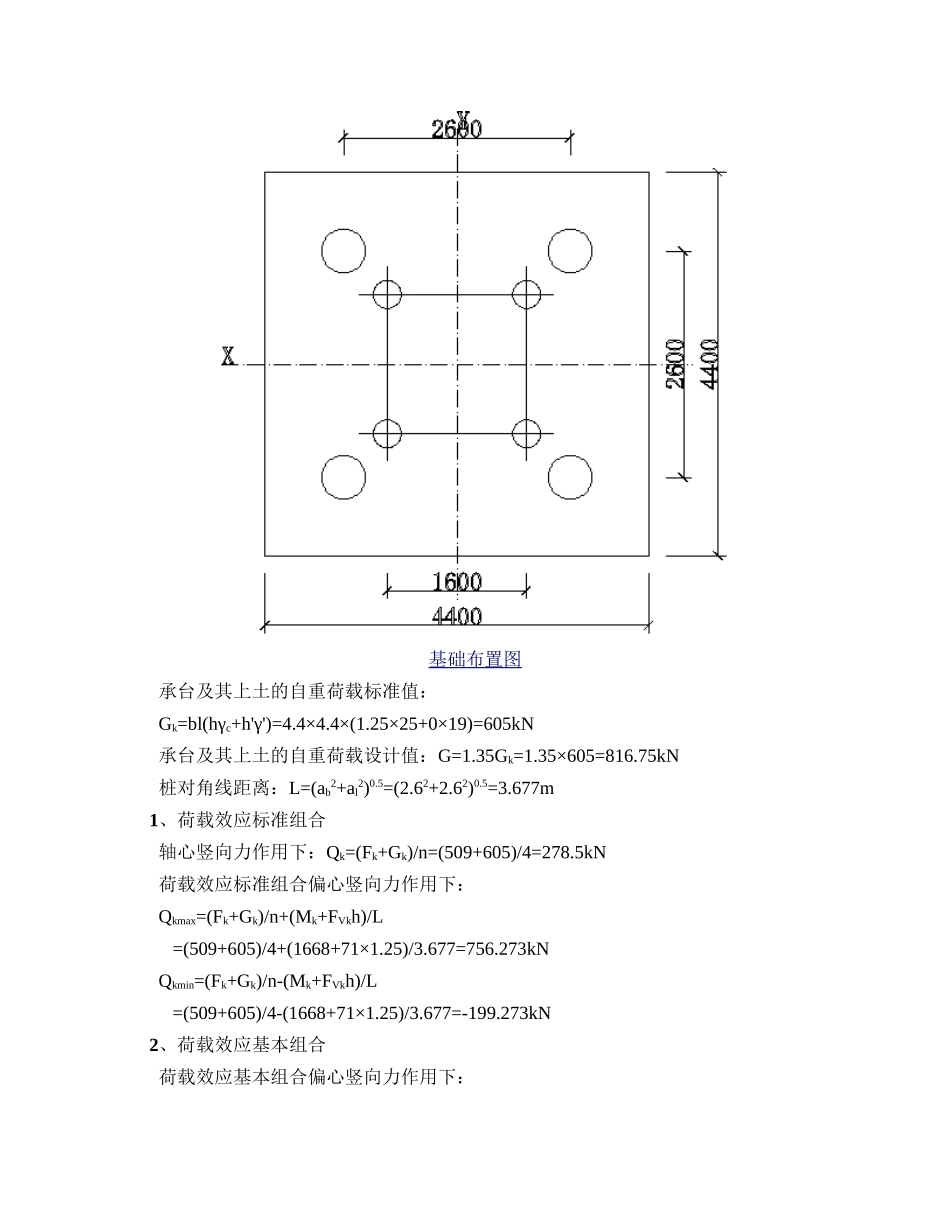

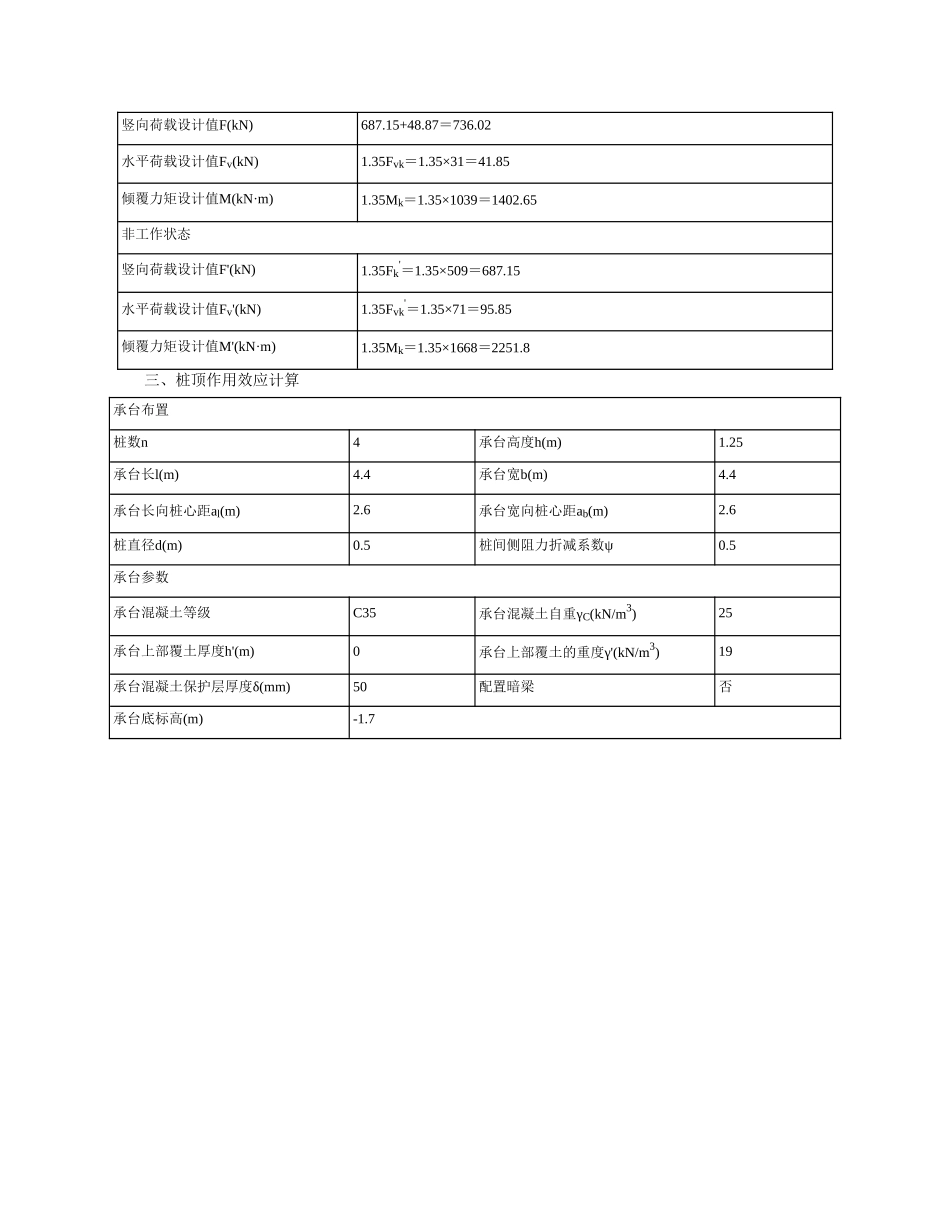

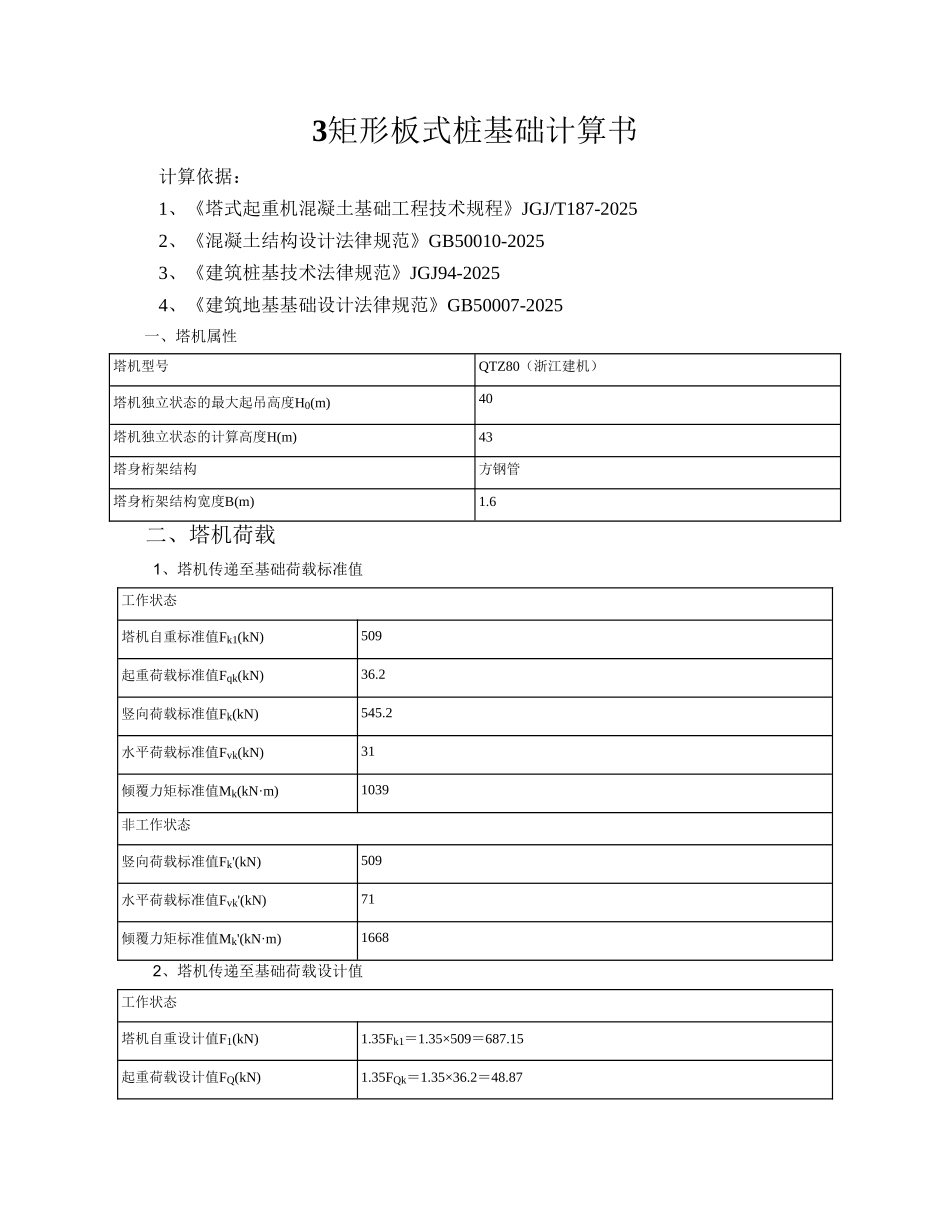

3矩形板式桩基础计算书 计算依据： 1、《塔式起重机混凝土基础工程技术规程》JGJ/T187-2025 2、《混凝土结构设计法律规范》GB50010-2025 3、《建筑桩基技术法律规范》JGJ94-2025 4、《建筑地基基础设计法律规范》GB50007-2025 一、塔机属性塔机型号QTZ80（浙江建机）塔机独立状态的最大起吊高度H0(m)40塔机独立状态的计算高度H(m)43塔身桁架结构方钢管塔身桁架结构宽度B(m)1.6 二、塔机荷载 1、塔机传递至基础荷载标准值工作状态塔机自重标准值Fk1(kN)509起重荷载标准值Fqk(kN)36.2竖向荷载标准值Fk(kN)545.2水平荷载标准值Fvk(kN)31倾覆力矩标准值Mk(kN·m)1039非工作状态竖向荷载标准值Fk'(kN)509水平荷载标准值Fvk'(kN)71倾覆力矩标准值Mk'(kN·m)1668 2、塔机传递至基础荷载设计值工作状态塔机自重设计值F1(kN)1.35Fk1＝1.35×509＝687.15起重荷载设计值FQ(kN)1.35FQk＝1.35×36.2＝48.87竖向荷载设计值F(kN)687.15+48.87＝736.02水平荷载设计值Fv(kN)1.35Fvk＝1.35×31＝41.85倾覆力矩设计值M(kN·m)1.35Mk＝1.35×1039＝1402.65非工作状态竖向荷载设计值F'(kN)1.35Fk'＝1.35×509＝687.15水平荷载设计值Fv'(kN)1.35Fvk'＝1.35×71＝95.85倾覆力矩设计值M'(kN·m)1.35Mk＝1.35×1668＝2251.8 三、桩顶作用效应计算承台布置桩数n4承台高度h(m)1.25承台长l(m)4.4承台宽b(m)4.4承台长向桩心距al(m)2.6承台宽向桩心距ab(m)2.6桩直径d(m)0.5桩间侧阻力折减系数ψ0.5承台参数承台混凝土等级C35承台混凝土自重γC(kN/m3)25承台上部覆土厚度h'(m)0承台上部覆土的重度γ'(kN/m3)19承台混凝土保护层厚度δ(mm)50配置暗梁否承台底标高(m)-1.7基础布置图 承台及其上土的自重荷载标准值： Gk=bl(hγc+h'γ')=4.4×4.4×(1.25×25+0×19)=605kN 承台及其上土的自重荷载设计值：G=1.35Gk=1.35×605=816.75kN 桩对角线距离：L=(ab2+al2)0.5=(2.62+2.62)0.5=3.677m 1、荷载效应标准组合 轴心竖向力作用下：Qk=(Fk+Gk)/n=(509+605)/4=278.5kN 荷载效应标准组合偏心竖向力作用下： Qkmax=(Fk+Gk)/n+(Mk+FVkh)/L =(509+605)/4+(1668+71×1.25)/3.677=756.273kN Qkmin=(Fk+Gk)/n-(Mk+FVkh)/L =(509+605)/4-(1668+71×1.25)/3.677=-199.273kN 2、荷载效应基本组合 荷载效应基本组合偏心竖向力作用下： Qmax=(F+G)/n+(M+Fvh)/L =(687.15+816.75)/4+(2251.8+95.85×1.25)/3.677=1020.969kN Qmin=(F+G)/n-(M+Fvh)/L =(687.15+816.75)/4-(225...
