30000制氧机组碰头施工方案VIP专享

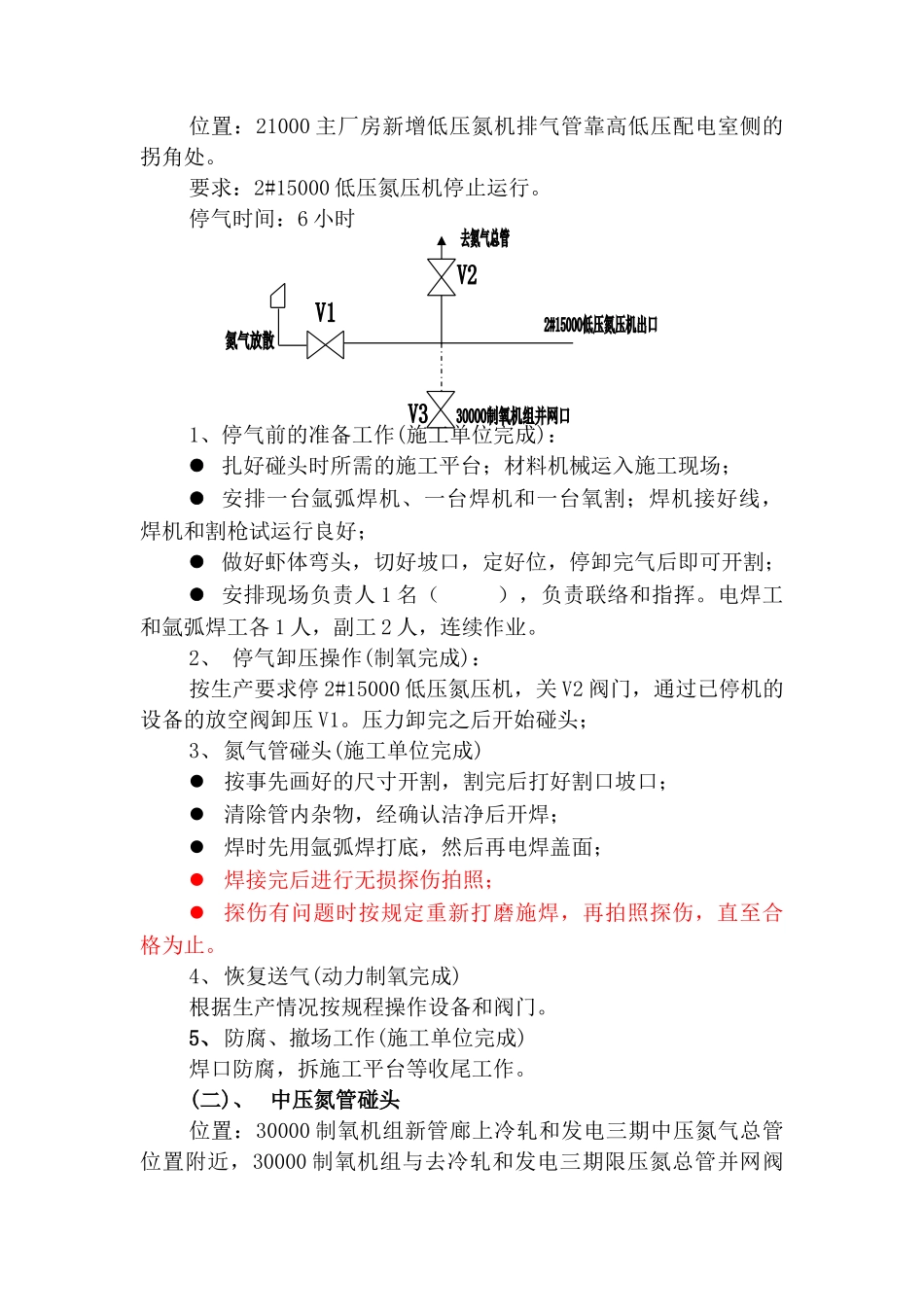

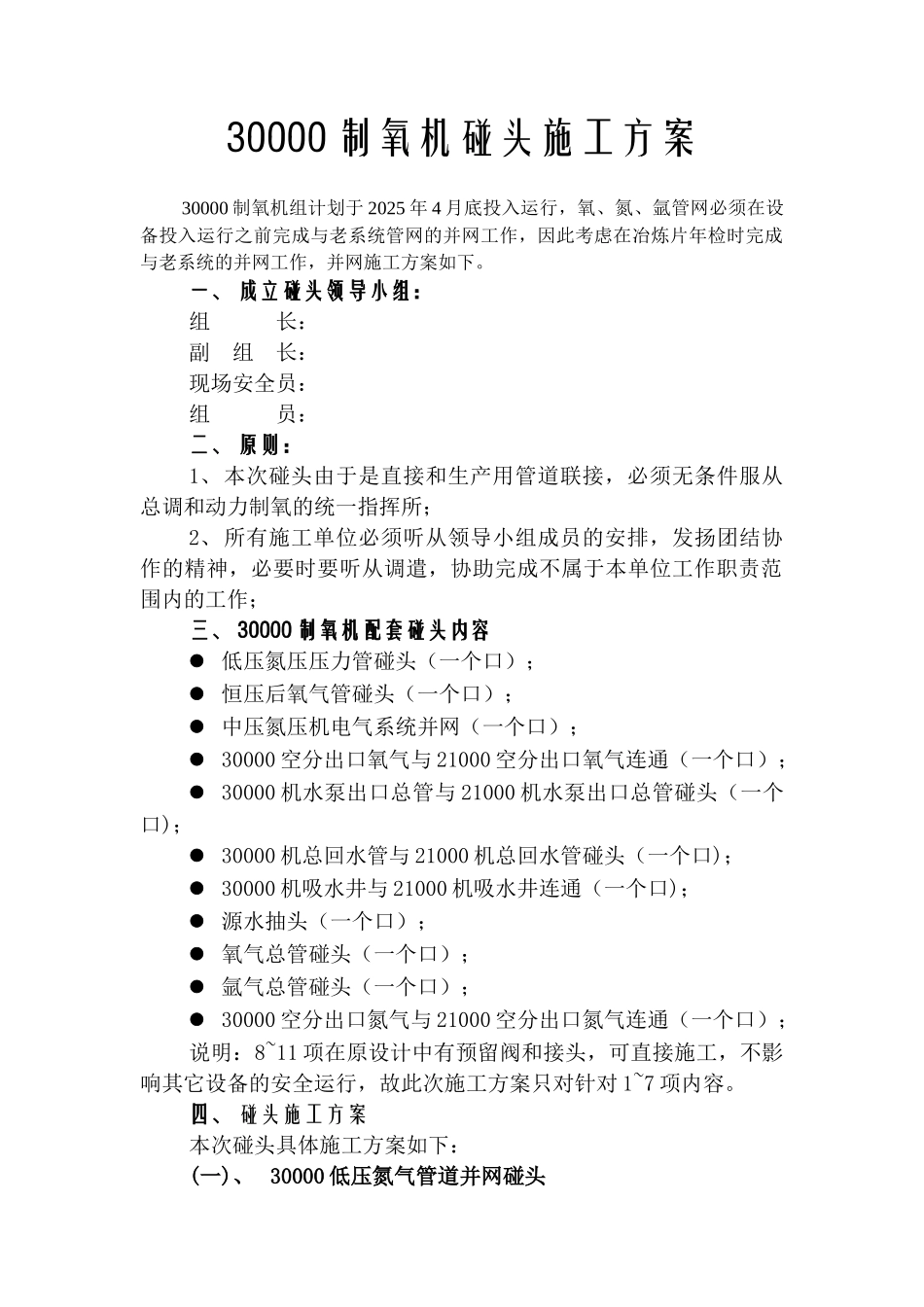

30000 制氧机碰头施工方案30000 制氧机组计划于 2025 年 4 月底投入运行，氧、氮、氩管网必须在设备投入运行之前完成与老系统管网的并网工作，因此考虑在冶炼片年检时完成与老系统的并网工作，并网施工方案如下。一、 成立碰头领导小组：组 长： 副 组 长： 现场安全员：组 员：二、 原则：1、本次碰头由于是直接和生产用管道联接，必须无条件服从总调和动力制氧的统一指挥所；2、所有施工单位必须听从领导小组成员的安排，发扬团结协作的精神，必要时要听从调遣，协助完成不属于本单位工作职责范围内的工作；三、 30000 制氧机配套碰头内容 低压氮压压力管碰头（一个口）； 恒压后氧气管碰头（一个口）； 中压氮压机电气系统并网（一个口）； 30000 空分出口氧气与 21000 空分出口氧气连通（一个口）； 30000 机水泵出口总管与 21000 机水泵出口总管碰头（一个口)； 30000 机总回水管与 21000 机总回水管碰头（一个口)； 30000 机吸水井与 21000 机吸水井连通（一个口)； 源水抽头（一个口）； 氧气总管碰头（一个口）； 氩气总管碰头（一个口）； 30000 空分出口氮气与 21000 空分出口氮气连通（一个口）；说明：8~11 项在原设计中有预留阀和接头，可直接施工，不影响其它设备的安全运行，故此次施工方案只对针对 1~7 项内容。四、 碰头施工方案本次碰头具体施工方案如下：(一)、 30000 低压氮气管道并网碰头位置：21000 主厂房新增低压氮机排气管靠高低压配电室侧的拐角处。要求：2#15000 低压氮压机停止运行。停气时间：6 小时1、停气前的准备工作(施工单位完成)： 扎好碰头时所需的施工平台；材料机械运入施工现场； 安排一台氩弧焊机、一台焊机和一台氧割；焊机接好线，焊机和割枪试运行良好； 做好虾体弯头，切好坡口，定好位，停卸完气后即可开割； 安排现场负责人 1 名（ ），负责联络和指挥。电焊工和氩弧焊工各 1 人，副工 2 人，连续作业。2、 停气卸压操作(制氧完成)：按生产要求停 2#15000 低压氮压机，关 V2 阀门，通过已停机的设备的放空阀卸压 V1。压力卸完之后开始碰头；3、氮气管碰头(施工单位完成)按事先画好的尺寸开割，割完后打好割口坡口；清除管内杂物，经确认洁净后开焊；焊时先用氩弧焊打底，然后再电焊盖面；焊接完后进行无损探伤拍照；探伤有问题时按规定重新打磨施焊，再拍照探伤，直至合格为止。4、...
