32米门式钢架厂房计算书

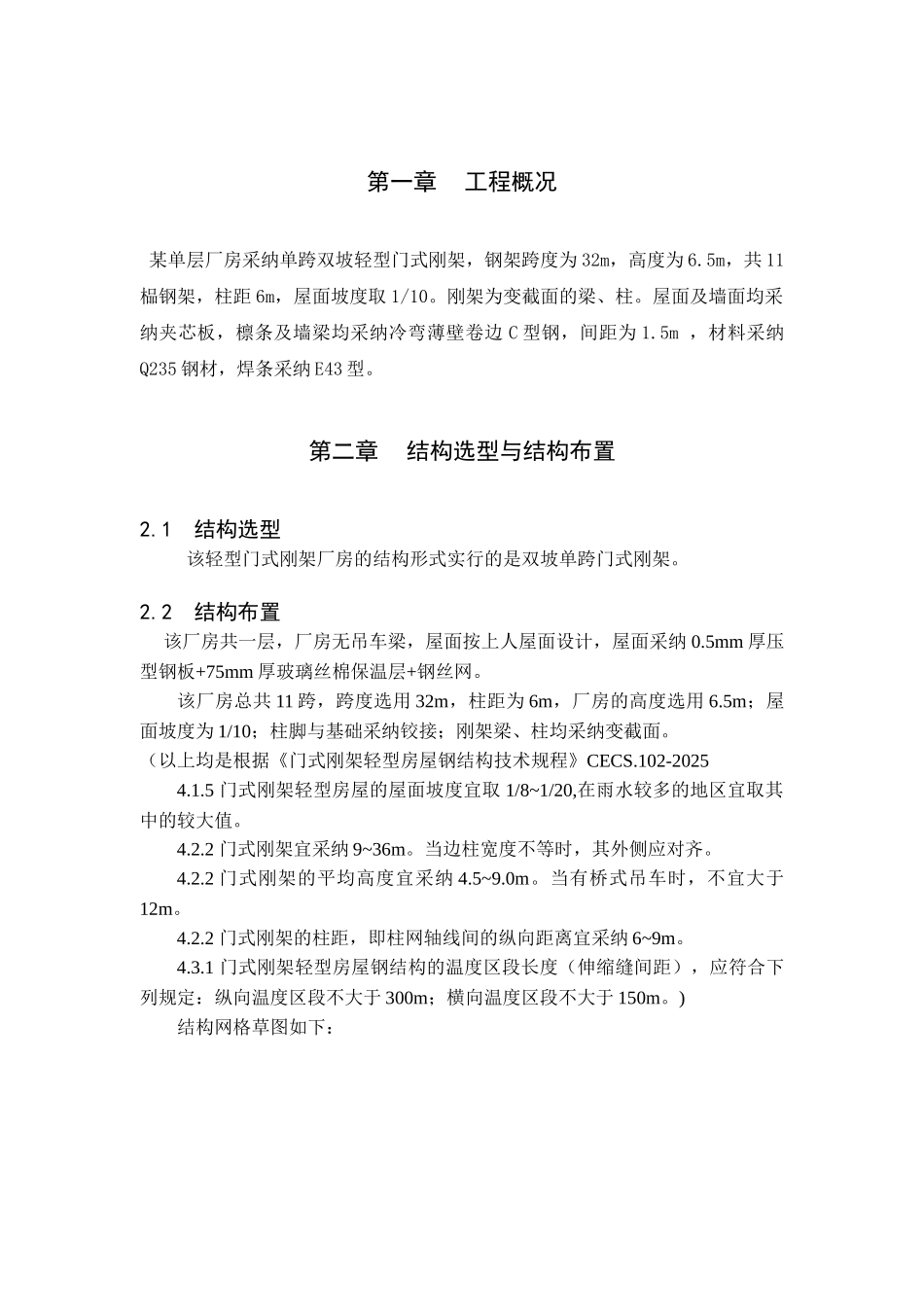

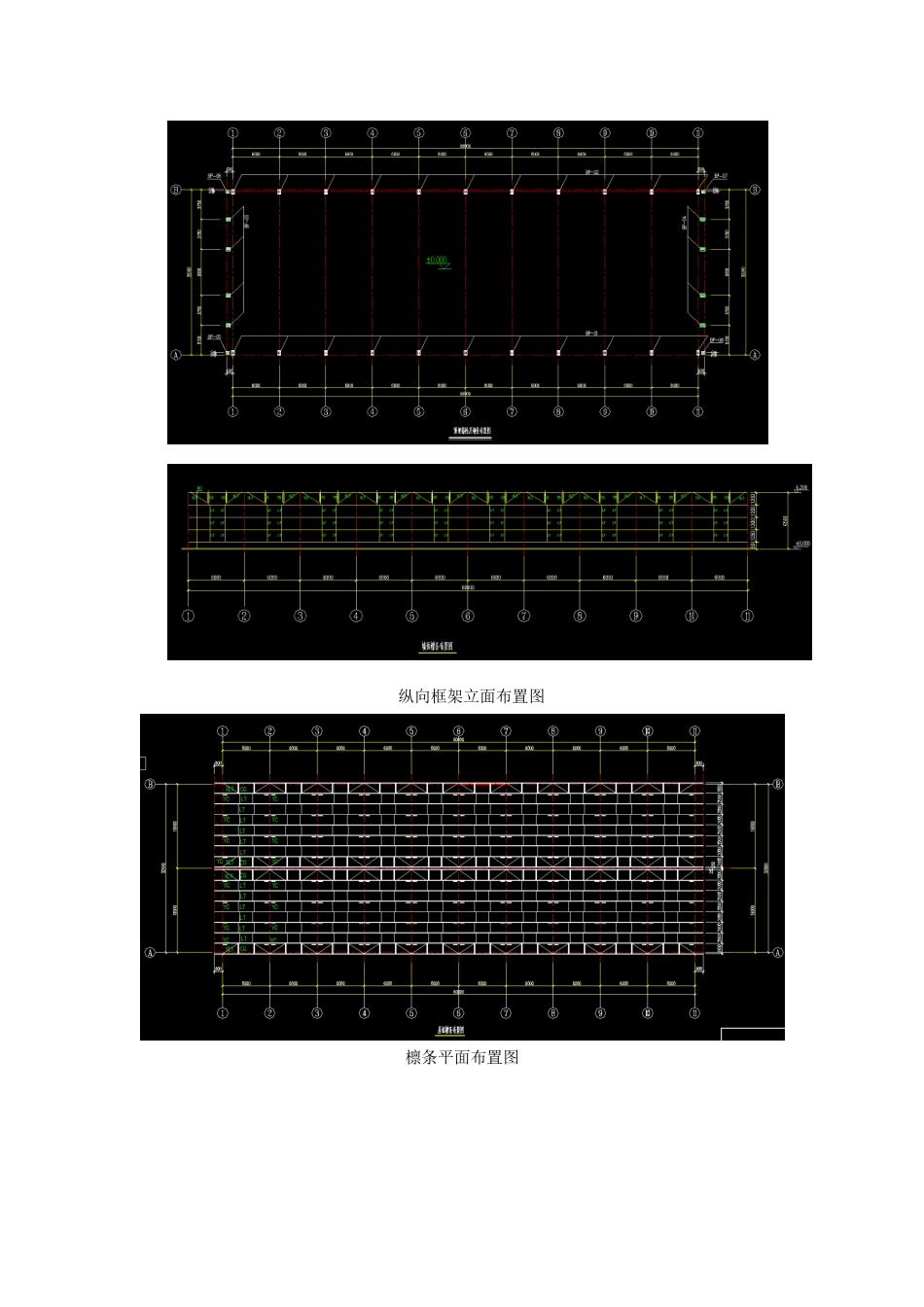

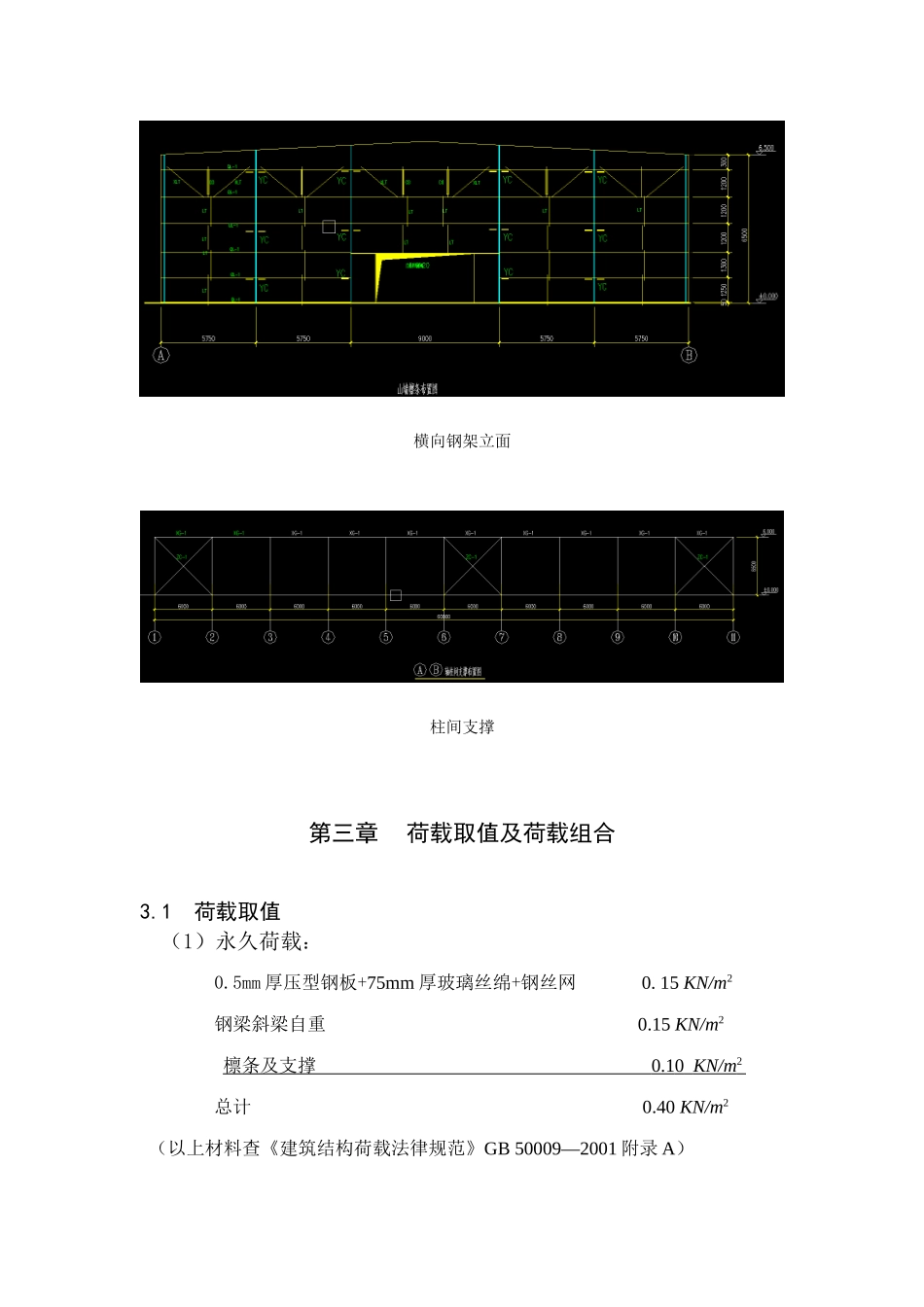

第一章工程概况某单层厂房采纳单跨双坡轻型门式刚架，钢架跨度为 32m，高度为 6.5m，共 11榀钢架，柱距 6m，屋面坡度取 1/10。刚架为变截面的梁、柱。屋面及墙面均采纳夹芯板，檩条及墙梁均采纳冷弯薄壁卷边 C 型钢，间距为 1.5m ，材料采纳Q235 钢材，焊条采纳 E43 型。第二章结构选型与结构布置2.1 结构选型该轻型门式刚架厂房的结构形式实行的是双坡单跨门式刚架。2.2 结构布置 该厂房共一层，厂房无吊车梁，屋面按上人屋面设计，屋面采纳 0.5mm 厚压型钢板+75mm 厚玻璃丝棉保温层+钢丝网。该厂房总共 11 跨，跨度选用 32m，柱距为 6m，厂房的高度选用 6.5m；屋面坡度为 1/10；柱脚与基础采纳铰接；刚架梁、柱均采纳变截面。（以上均是根据《门式刚架轻型房屋钢结构技术规程》CECS.102-20254.1.5 门式刚架轻型房屋的屋面坡度宜取 1/8~1/20,在雨水较多的地区宜取其中的较大值。4.2.2 门式刚架宜采纳 9~36m。当边柱宽度不等时，其外侧应对齐。4.2.2 门式刚架的平均高度宜采纳 4.5~9.0m。当有桥式吊车时，不宜大于12m。4.2.2 门式刚架的柱距，即柱网轴线间的纵向距离宜采纳 6~9m。4.3.1 门式刚架轻型房屋钢结构的温度区段长度（伸缩缝间距），应符合下列规定：纵向温度区段不大于 300m；横向温度区段不大于 150m。)结构网格草图如下： 纵向框架立面布置图檩条平面布置图横向钢架立面柱间支撑第三章荷载取值及荷载组合3.1 荷载取值 （1）永久荷载： 0.5mm 厚压型钢板+75mm 厚玻璃丝绵+钢丝网 0. 15 KN/m2 钢梁斜梁自重 0.15 KN/m2 檩条及支撑 0.1 0 KN/m 2 总计 0.40 KN/m2（以上材料查《建筑结构荷载法律规范》GB 50009—2001 附录 A）（2）可变荷载：屋面均布活荷载（上人屋面）： 2.0 KN/m2积灰荷载： 0.30 KN/m2风荷载： 基本风压 0.40 KN/m2 （以上分别根据《建筑结构荷载法律规范》GB 50009--2001 3.2 荷载组合3.2.1 荷载计算 计算简图如下图：根据《门式刚架轻型房屋钢结构技术规程》CECS.102-2025 附录 A 风荷载计算，，式中：风荷载标准值（）；：基本风压，按现行国家标准《建筑结构荷载法律规范》GB5009 的规定采纳；：风荷载高度变化系数，按现行国家标准《建筑结构荷载法律规范》GB5009 的规定采纳,当高度小于 10m 时,应按 10m 的高度处的数值采纳；：风荷载体型系数，考虑内、外风压最大值的组合，且含阵风系数，按3200065001:10ABCA.0.2 的规定采...
