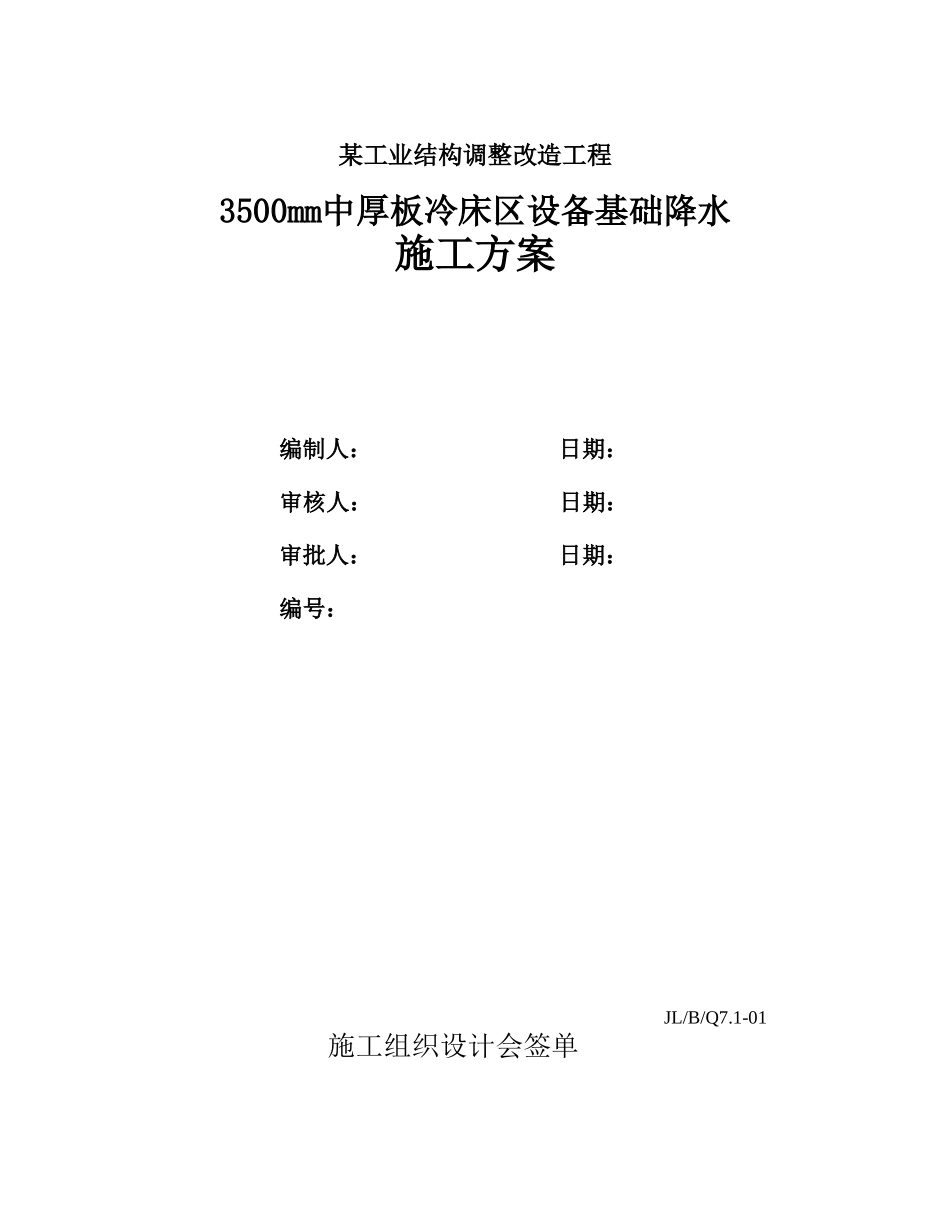

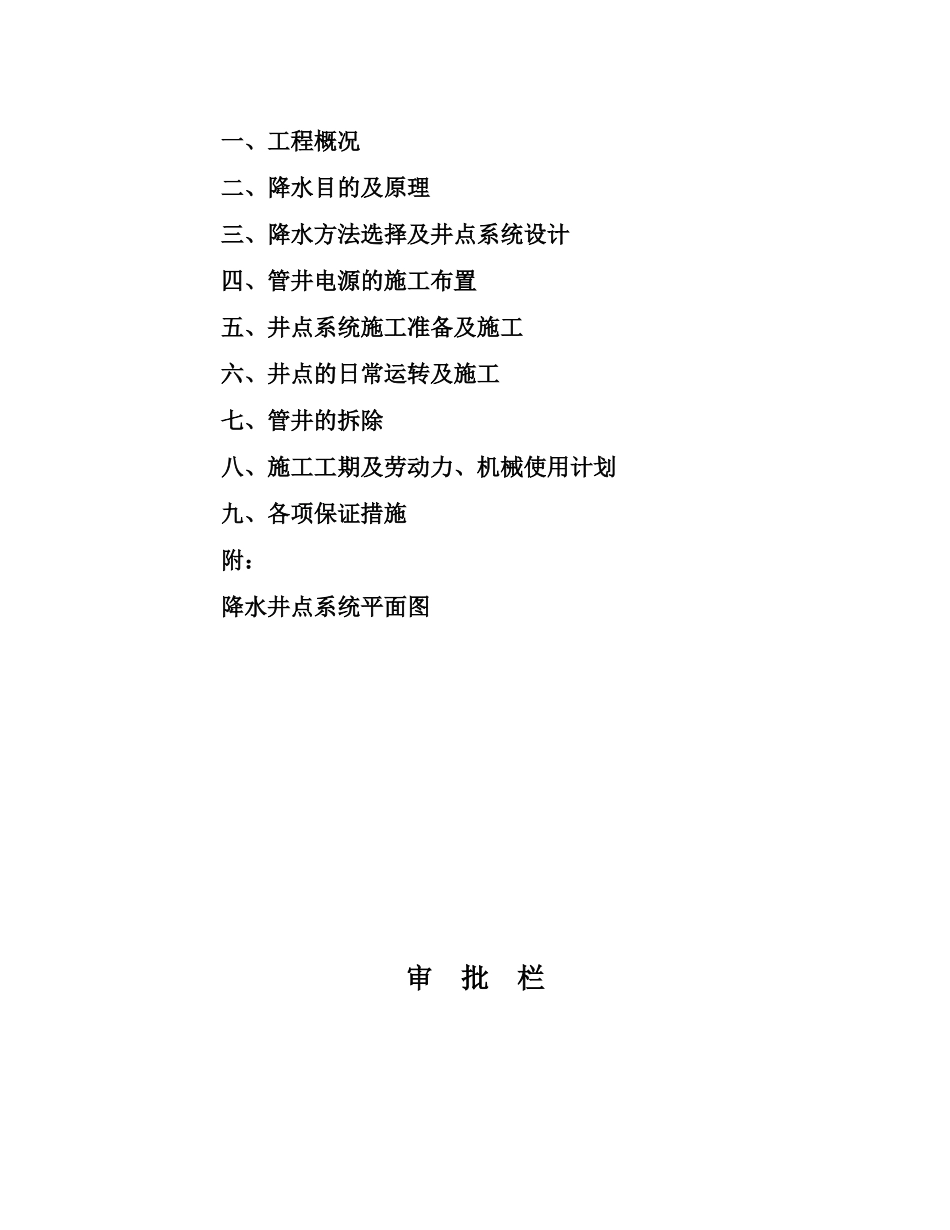

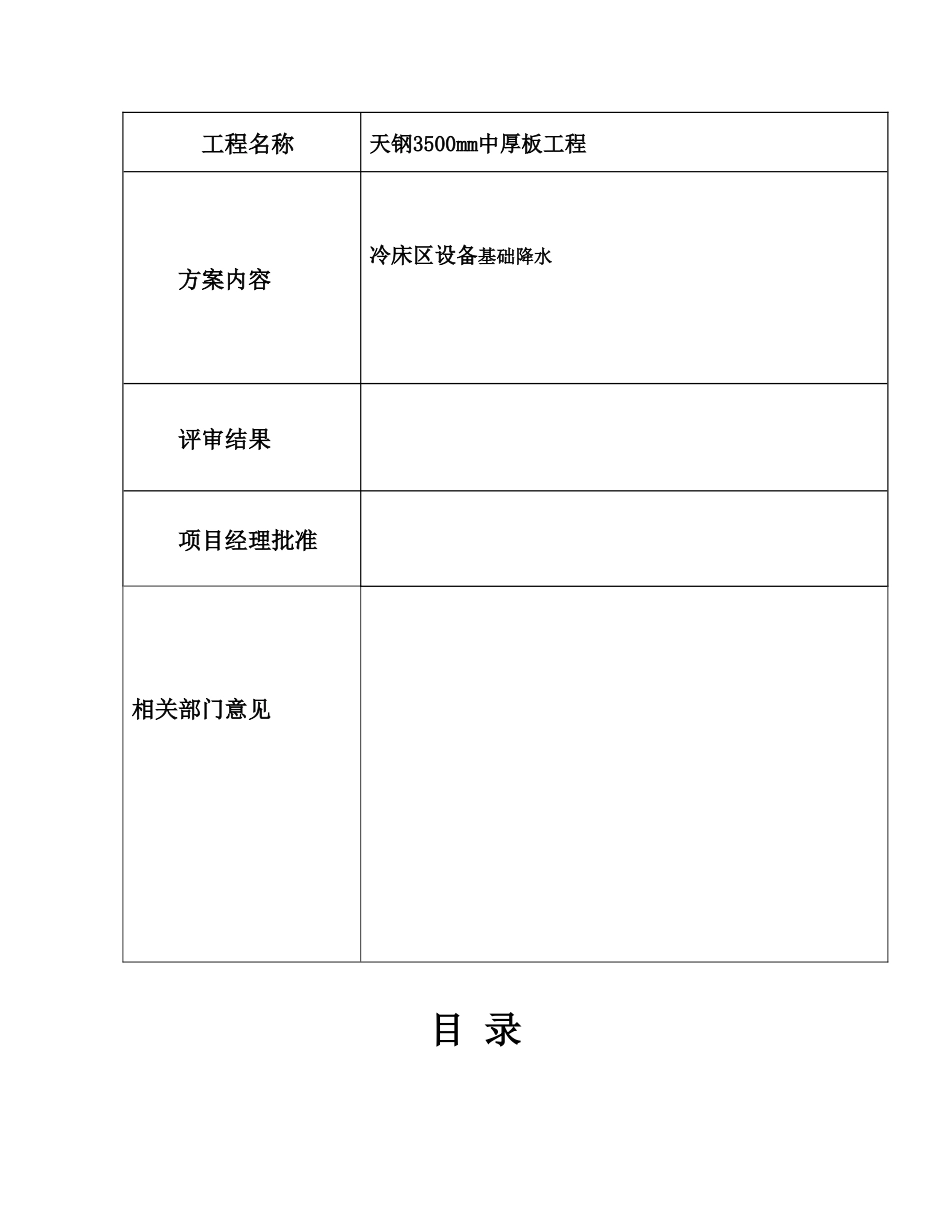

某工业结构调整改造工程3500mm中厚板冷床区设备基础降水施工方案 编制人： 日期：审核人： 日期：审批人： 日期：编号： JL/B/Q7.1-01施工组织设计会签单工程名称天钢3500mm中厚板工程方案内容冷床区设备基础降水 评审结果项目经理批准相关部门意见目 录一、工程概况二、降水目的及原理三、降水方法选择及井点系统设计四、管井电源的施工布置五、井点系统施工准备及施工六、井点的日常运转及施工七、管井的拆除八、施工工期及劳动力、机械使用计划九、各项保证措施附：降水井点系统平面图审 批 栏某轧钢工程指挥部：我公司编制的《天津钢铁有限公司3500㎜中厚板冷床区设备基础降水施工方案》已经有关专业技术人员审核，请贵方予以审批。一、工程概况1.1工程地点位于天津市东丽区无瑕街，场地地势平坦，地下水在地表下–0.3～–0.8m，地下水为潜水，补给方式为雨水和海河水位影响。设备基础埋深 –3.5～-4.3m之间. 1.2本方案为冷床区设备基础降水施工方案.1. 3编制依据:冷床区设备基础土方施工图1、目的：由于基础埋深位于地下水以下，为保证土方施工，防止塌方，滑坡，增强地基承载力。根据现场实际情况，降水范围为冷床区设备基础，水位降落深度为-4 m～-5.5m之间。2、原理：泵在井内抽水，井点附近水位与井水内水位之间形成水位，在重力作用下，井点附近的水靠重力流向井内，地下水位形成一个降水漏斗，达到降水目的。3、降水方法的选择及井点系统设计3.1降水方法的选择根据我单位在天钢一期、二期、上海、秦皇岛的施工经验，结合本工程的基础标高，拟采纳管井井点方法降低地下水及明排水方式相结合降除地下水。3.2井点系统设计3.2.1井数、井深的确定井点沿设备基础两侧布置每10～12米1眼，，根据基础深度、水力坡度确定井深为10m。3.2.2排水管道的确定根据经验，排水管道选用焊管DN100mm，总长为500m。3.2.3过滤管：井点过滤管选用无砂过滤管，直径为DN500mm。3.2.4砂料采纳2.5～4mm中砂作为砂井的滤料。3.2.5抽水设备：采纳QY—25型号电动单级清水泵，Q=15m³/h，扬程：25m，功率：25kw。3.2.6电源功率：总功率为180kw。3.3明排水3.3.1为防止地表水，施工时在管沟底边设置明排水沟，具体见土方开挖方案。四、管井及电源的施工布置1、井点布置，井点沿基坑布置，距槽边缘1.0～1.5 m，具体平面布置图。2、排水管布置：沿管井外侧1 m布置，汇总后排入甲方指定地点。3、电源布置：为方便现场操作，设置8个配电盘，每井设置1个控制电...
