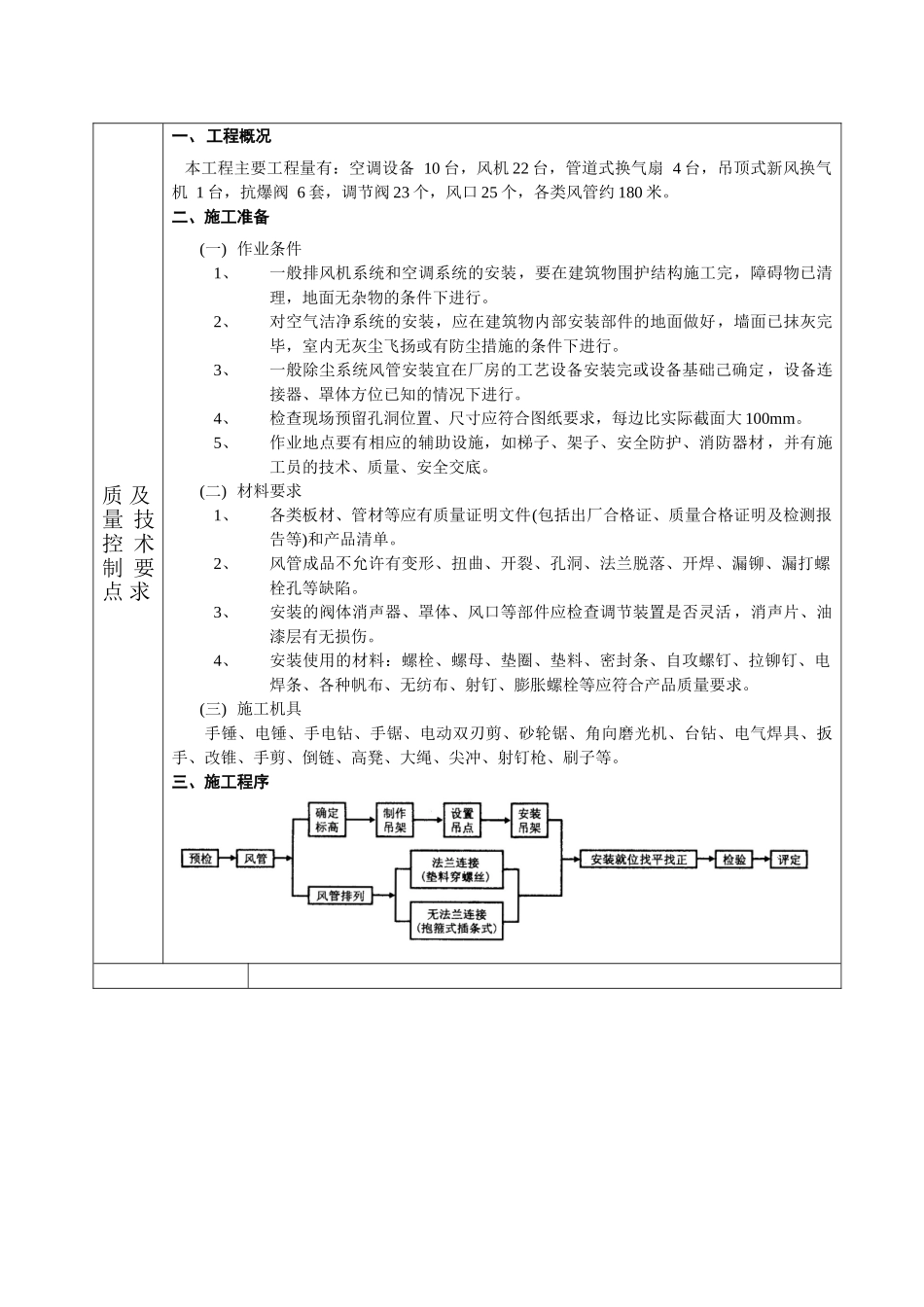

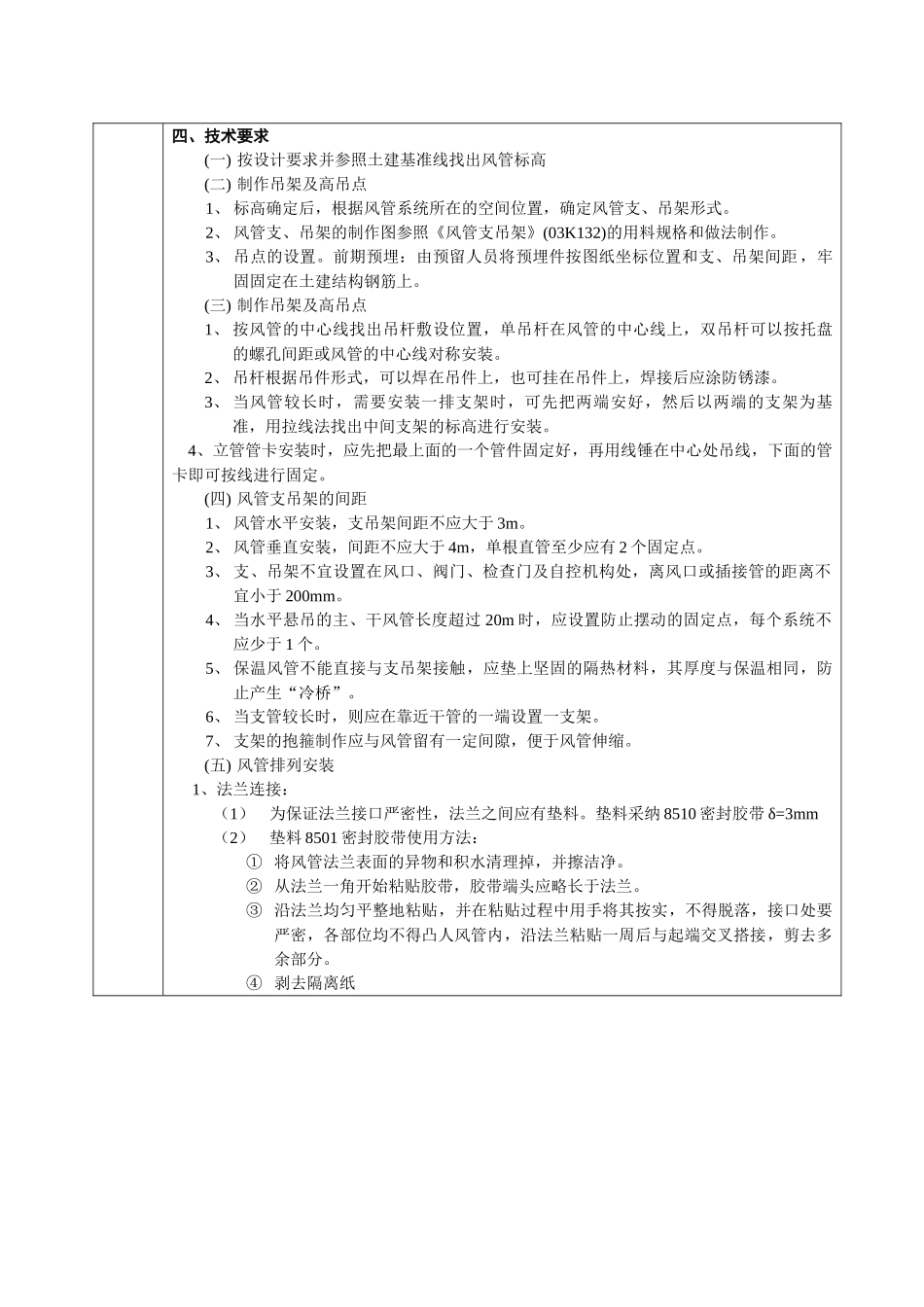

施工技术交底单专 业：采暖通风 2025 年 11 月 10 日工 程 名 称35KV 联合变电所项 目 编 号045施 工 图 号HV-00/施 工 班 组作业二队主要执行法律规范GB50243-2025《通风与空调工程施工质量验收法律规范》质 及量 技控 术制 要点 求一、工程概况 本工程主要工程量有：空调设备 10 台，风机 22 台，管道式换气扇 4 台，吊顶式新风换气机 1 台，抗爆阀 6 套，调节阀 23 个，风口 25 个，各类风管约 180 米。二、施工准备(一) 作业条件1、一般排风机系统和空调系统的安装，要在建筑物围护结构施工完，障碍物已清理，地面无杂物的条件下进行。2、对空气洁净系统的安装，应在建筑物内部安装部件的地面做好，墙面已抹灰完毕，室内无灰尘飞扬或有防尘措施的条件下进行。3、一般除尘系统风管安装宜在厂房的工艺设备安装完或设备基础己确定 ，设备连接器、罩体方位已知的情况下进行。4、检查现场预留孔洞位置、尺寸应符合图纸要求，每边比实际截面大 100mm。5、作业地点要有相应的辅助设施，如梯子、架子、安全防护、消防器材 ，并有施工员的技术、质量、安全交底。(二) 材料要求1、各类板材、管材等应有质量证明文件(包括出厂合格证、质量合格证明及检测报告等)和产品清单。2、风管成品不允许有变形、扭曲、开裂、孔洞、法兰脱落、开焊、漏铆、漏打螺栓孔等缺陷。3、安装的阀体消声器、罩体、风口等部件应检查调节装置是否灵活，消声片、油漆层有无损伤。4、安装使用的材料：螺栓、螺母、垫圈、垫料、密封条、自攻螺钉、拉铆钉、电焊条、各种帆布、无纺布、射钉、膨胀螺栓等应符合产品质量要求。(三) 施工机具手锤、电锤、手电钻、手锯、电动双刃剪、砂轮锯、角向磨光机、台钻、电气焊具、扳手、改锥、手剪、倒链、高凳、大绳、尖冲、射钉枪、刷子等。三、施工程序四、技术要求(一) 按设计要求并参照土建基准线找出风管标高(二) 制作吊架及高吊点1、 标高确定后，根据风管系统所在的空间位置，确定风管支、吊架形式。2、 风管支、吊架的制作图参照《风管支吊架》(03K132)的用料规格和做法制作。3、 吊点的设置。前期预埋：由预留人员将预埋件按图纸坐标位置和支、吊架间距，牢固固定在土建结构钢筋上。(三) 制作吊架及高吊点1、 按风管的中心线找出吊杆敷设位置，单吊杆在风管的中心线上，双吊杆可以按托盘的螺孔间距或风管的中心线对称安装。2、 吊杆根据吊件形式，可以焊在吊件上，也可挂在吊...
