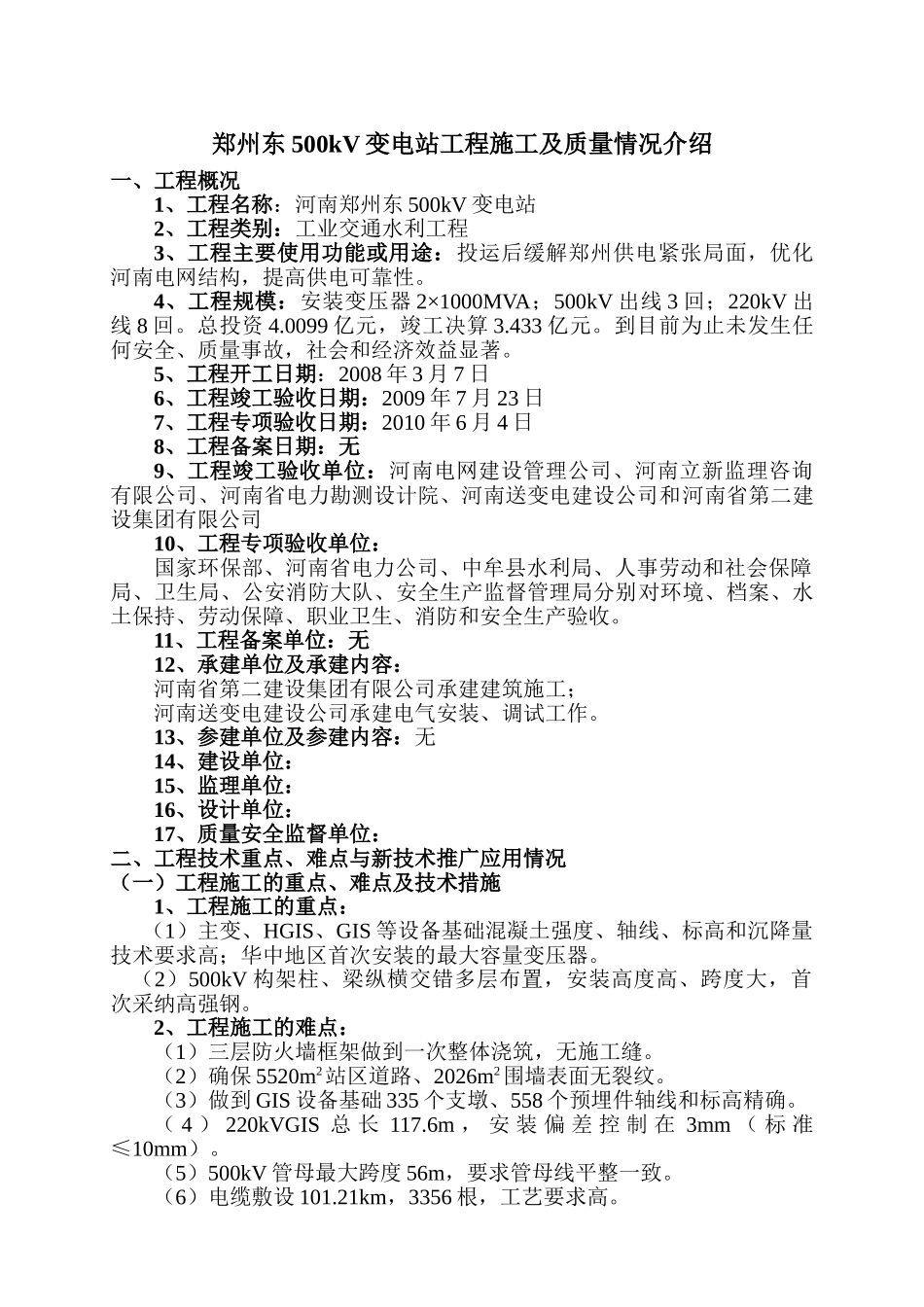

郑州东 500kV 变电站工程施工及质量情况介绍一、工程概况1、工程名称：河南郑州东 500kV 变电站2、工程类别：工业交通水利工程3、工程主要使用功能或用途：投运后缓解郑州供电紧张局面，优化河南电网结构，提高供电可靠性。4、工程规模：安装变压器 2×1000MVA；500kV 出线 3 回；220kV 出线 8 回。总投资 4.0099 亿元，竣工决算 3.433 亿元。到目前为止未发生任何安全、质量事故，社会和经济效益显著。5、工程开工日期：2008 年 3 月 7 日6、工程竣工验收日期：2009 年 7 月 23 日7、工程专项验收日期：2010 年 6 月 4 日8、工程备案日期：无9、工程竣工验收单位：河南电网建设管理公司、河南立新监理咨询有限公司、河南省电力勘测设计院、河南送变电建设公司和河南省第二建设集团有限公司10、工程专项验收单位：国家环保部、河南省电力公司、中牟县水利局、人事劳动和社会保障局、卫生局、公安消防大队、安全生产监督管理局分别对环境、档案、水土保持、劳动保障、职业卫生、消防和安全生产验收。11、工程备案单位：无12、承建单位及承建内容：河南省第二建设集团有限公司承建建筑施工；河南送变电建设公司承建电气安装、调试工作。13、参建单位及参建内容：无14、建设单位：15、监理单位：16、设计单位：17、质量安全监督单位：二、工程技术重点、难点与新技术推广应用情况（一）工程施工的重点、难点及技术措施1、工程施工的重点：（1）主变、HGIS、GIS 等设备基础混凝土强度、轴线、标高和沉降量技术要求高；华中地区首次安装的最大容量变压器。（2）500kV 构架柱、梁纵横交错多层布置，安装高度高、跨度大，首次采纳高强钢。2、工程施工的难点：（1）三层防火墙框架做到一次整体浇筑，无施工缝。（2）确保 5520m2站区道路、2026m2围墙表面无裂纹。 （3）做到 GIS 设备基础 335 个支墩、558 个预埋件轴线和标高精确。（ 4 ） 220kVGIS 总 长 117.6m ， 安 装 偏 差 控 制 在 3mm （ 标 准≤10mm）。（5）500kV 管母最大跨度 56m，要求管母线平整一致。（6）电缆敷设 101.21km，3356 根，工艺要求高。（7）220kV 电缆终端安装须拆卸 GIS 端口。3、技术措施：基础等采纳覆膜胶合板内贴 PVC 板、阳角倒圆工艺，建筑物墙地砖、电缆沟盖板电脑排版，道路砼掺加抗裂纤维并设置胀、缩缝，围墙用拉毛工艺，用全封闭集中式滤油系统、变压器热油循环保温技术，管母自动焊接、软母线...
