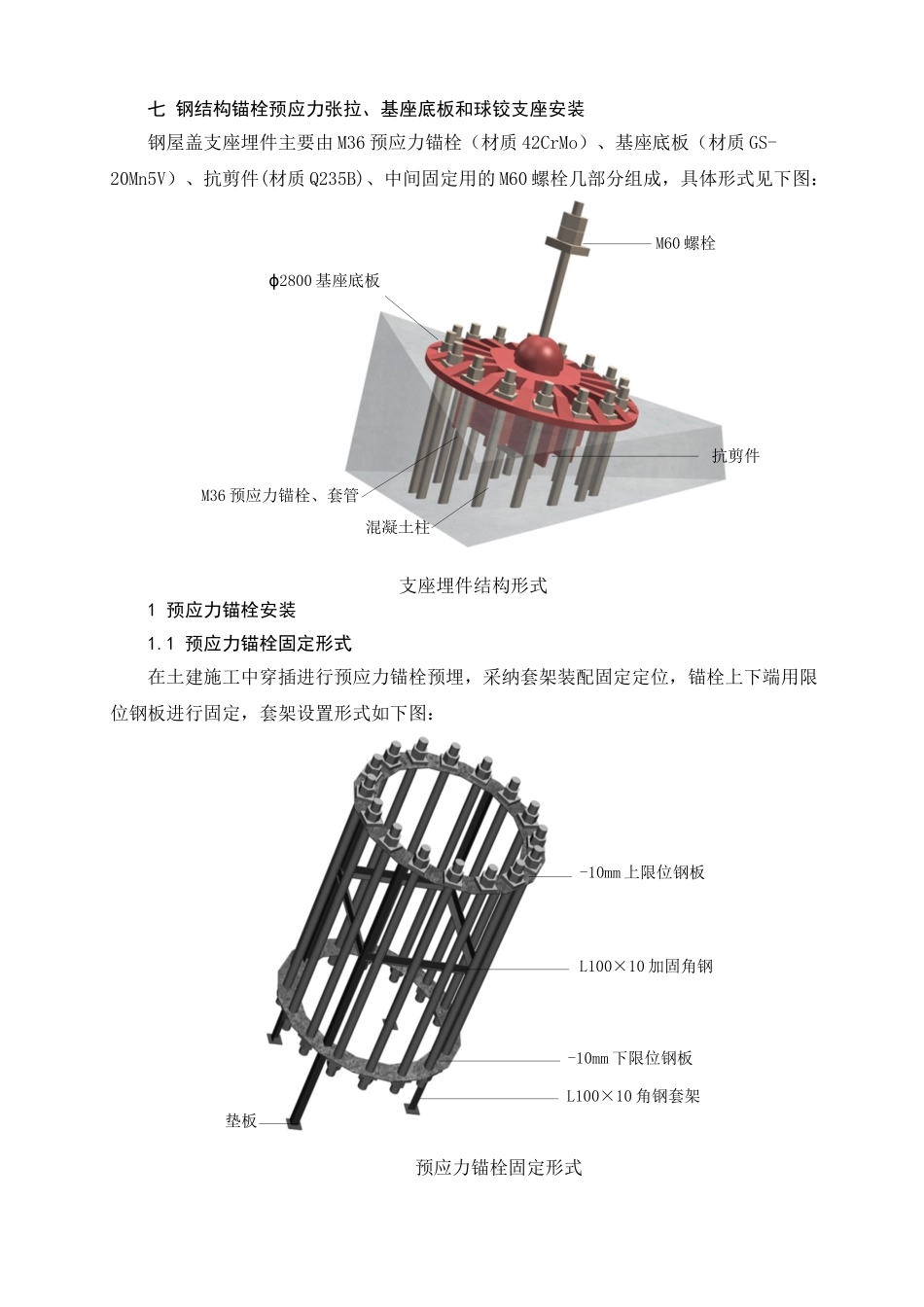

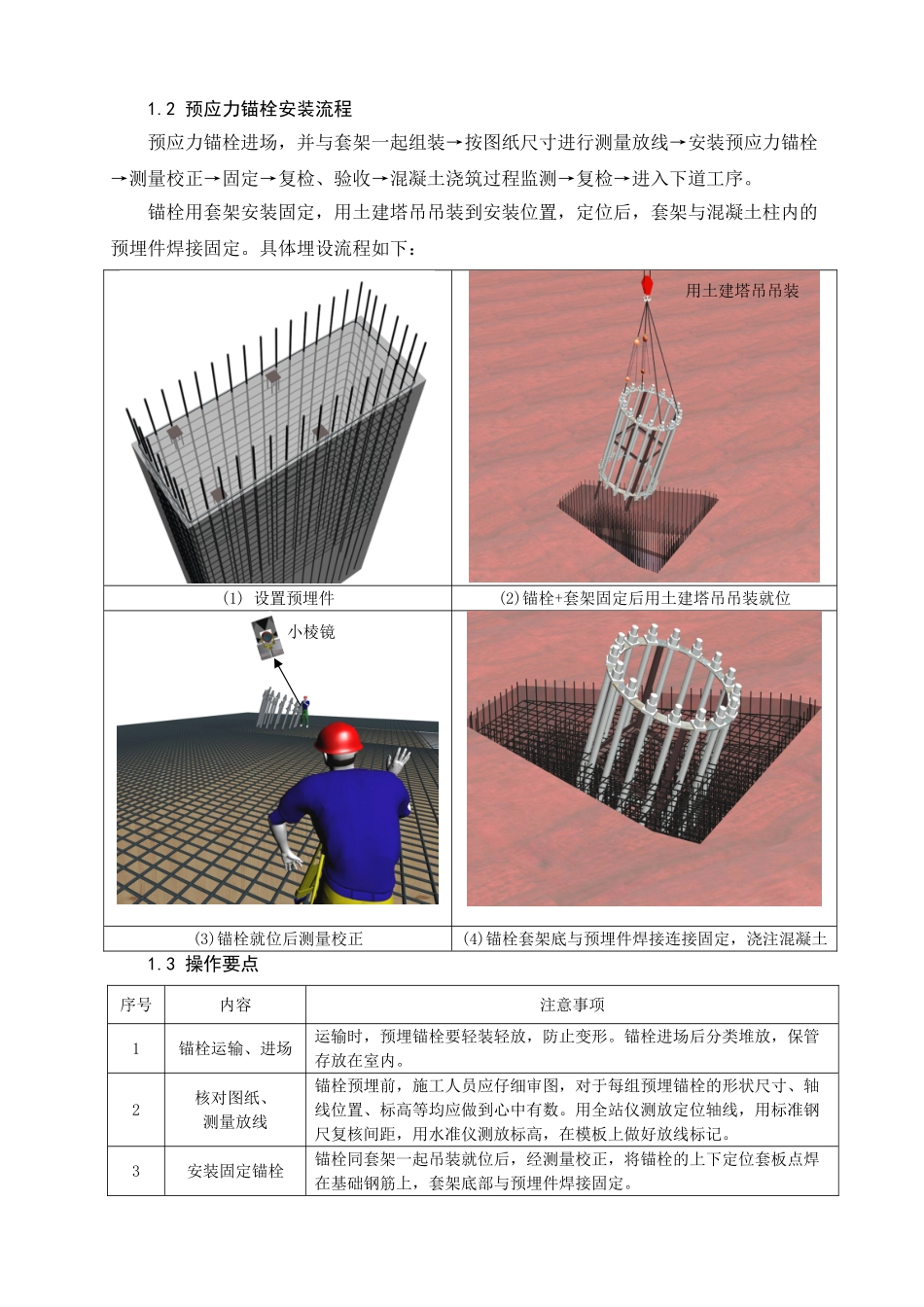

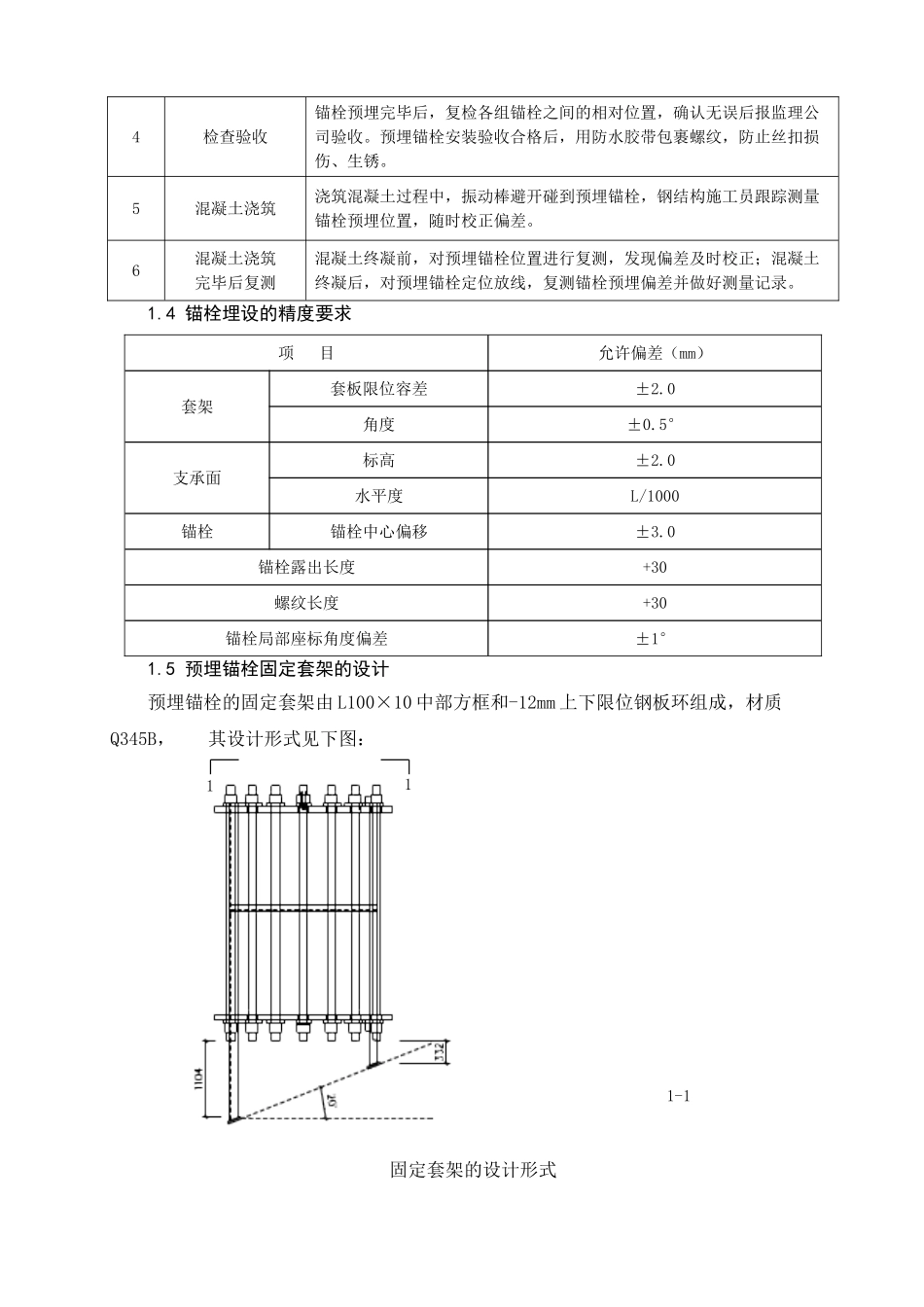

七 钢结构锚栓预应力张拉、基座底板和球铰支座安装钢屋盖支座埋件主要由 M36 预应力锚栓（材质 42CrMo）、基座底板（材质 GS-20Mn5V）、抗剪件(材质 Q235B)、中间固定用的 M60 螺栓几部分组成，具体形式见下图：支座埋件结构形式1 预应力锚栓安装1.1 预应力锚栓固定形式在土建施工中穿插进行预应力锚栓预埋，采纳套架装配固定定位，锚栓上下端用限位钢板进行固定，套架设置形式如下图：抗剪件2800ɸ基座底板 混凝土柱M60 螺栓M36 预应力锚栓、套管垫板-10mm 上限位钢板L100×10 加固角钢L100×10 角钢套架-10mm 下限位钢板预应力锚栓固定形式1.2 预应力锚栓安装流程预应力锚栓进场，并与套架一起组装→按图纸尺寸进行测量放线→安装预应力锚栓→测量校正→固定→复检、验收→混凝土浇筑过程监测→复检→进入下道工序。锚栓用套架安装固定，用土建塔吊吊装到安装位置，定位后，套架与混凝土柱内的预埋件焊接固定。具体埋设流程如下：(1) 设置预埋件(2)锚栓+套架固定后用土建塔吊吊装就位(3)锚栓就位后测量校正(4)锚栓套架底与预埋件焊接连接固定，浇注混凝土1.3 操作要点序号内容注意事项1锚栓运输、进场运输时，预埋锚栓要轻装轻放，防止变形。锚栓进场后分类堆放，保管存放在室内。2核对图纸、测量放线锚栓预埋前，施工人员应仔细审图，对于每组预埋锚栓的形状尺寸、轴线位置、标高等均应做到心中有数。用全站仪测放定位轴线，用标准钢尺复核间距，用水准仪测放标高，在模板上做好放线标记。3安装固定锚栓锚栓同套架一起吊装就位后，经测量校正，将锚栓的上下定位套板点焊在基础钢筋上，套架底部与预埋件焊接固定。小棱镜用土建塔吊吊装4检查验收锚栓预埋完毕后，复检各组锚栓之间的相对位置，确认无误后报监理公司验收。预埋锚栓安装验收合格后，用防水胶带包裹螺纹，防止丝扣损伤、生锈。5混凝土浇筑浇筑混凝土过程中，振动棒避开碰到预埋锚栓，钢结构施工员跟踪测量锚栓预埋位置，随时校正偏差。6混凝土浇筑完毕后复测混凝土终凝前，对预埋锚栓位置进行复测，发现偏差及时校正；混凝土终凝后，对预埋锚栓定位放线，复测锚栓预埋偏差并做好测量记录。1.4 锚栓埋设的精度要求 项 目允许偏差（mm）套架套板限位容差±2.0角度±0.5°支承面标高±2.0水平度L/1000锚栓锚栓中心偏移±3.0锚栓露出长度+30螺纹长度+30锚栓局部座标角度偏差±1°1.5 预埋锚栓固定套架的设计预埋锚栓的固定套架由 L100×10 中部方框和-12mm 上...
