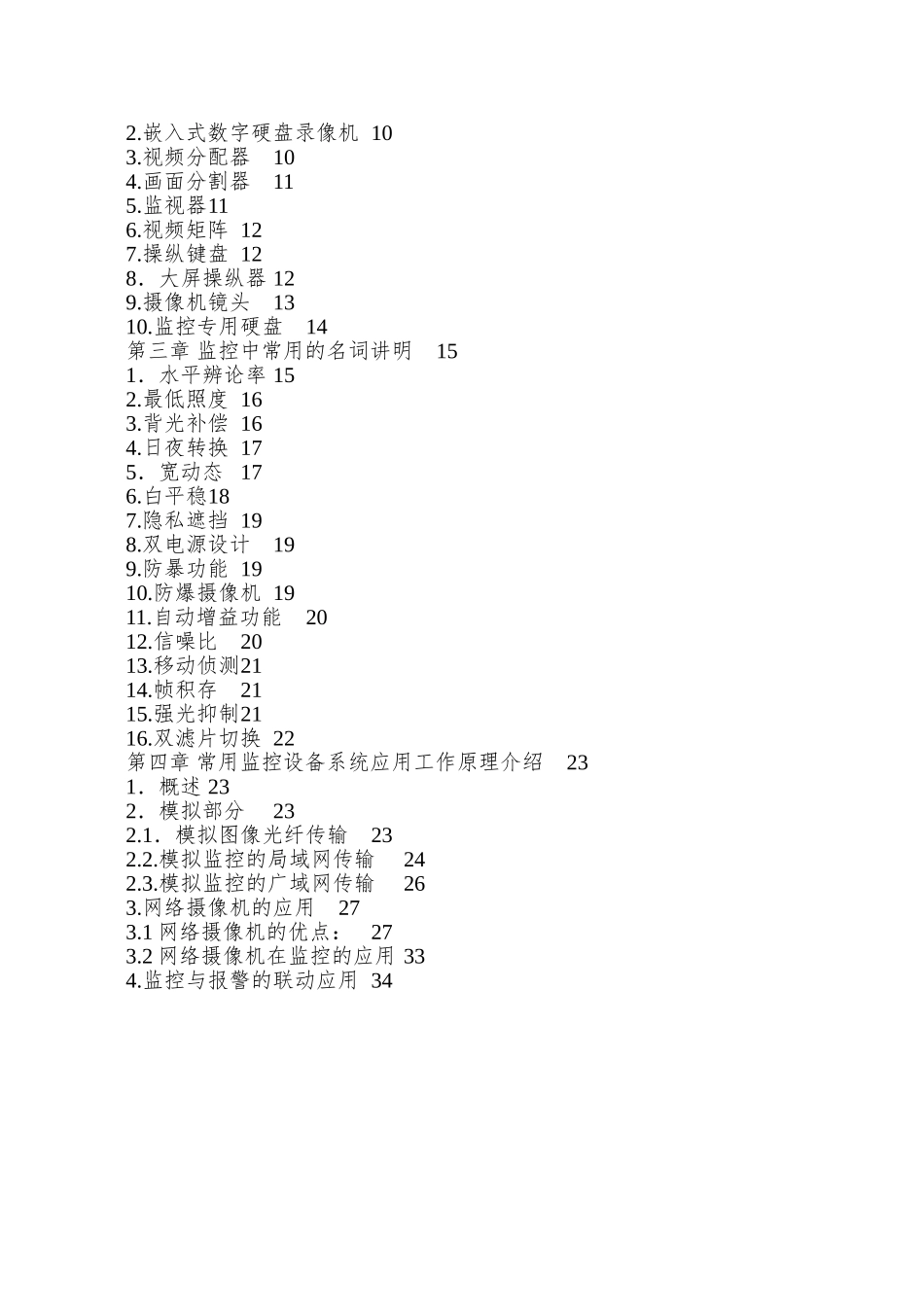

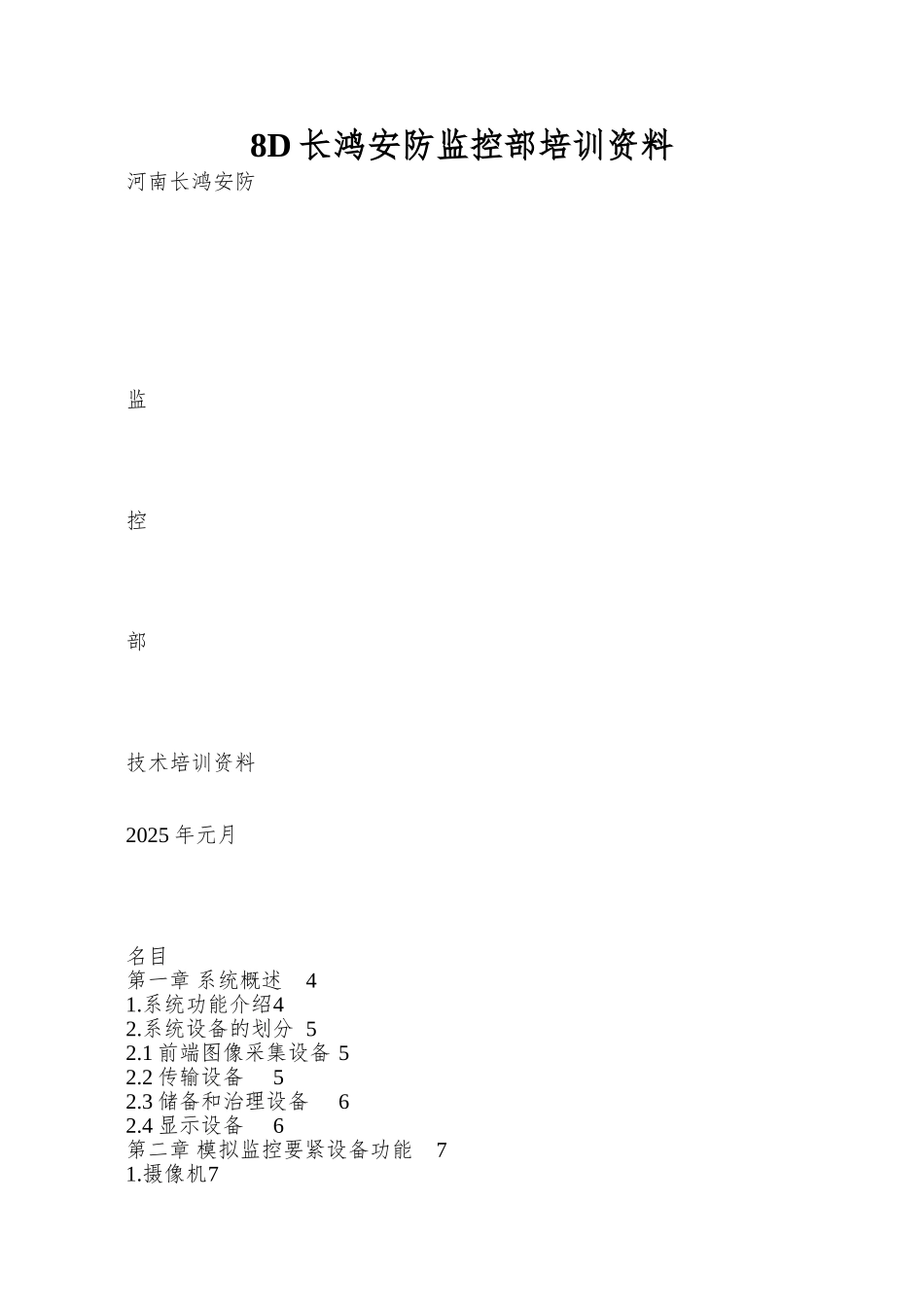

8D 长鸿安防监控部培训资料河南长鸿安防监控部技术培训资料2025 年元月名目第一章 系统概述41.系统功能介绍42.系统设备的划分 52.1 前端图像采集设备 52.2 传输设备52.3 储备和治理设备62.4 显示设备6第二章 模拟监控要紧设备功能71.摄像机72.嵌入式数字硬盘录像机 103.视频分配器104.画面分割器115.监视器116.视频矩阵 127.操纵键盘 128．大屏操纵器 129.摄像机镜头1310.监控专用硬盘14第三章 监控中常用的名词讲明151．水平辨论率 152.最低照度 163.背光补偿 164.日夜转换 175．宽动态 176.白平稳187.隐私遮挡 198.双电源设计199.防暴功能 1910.防爆摄像机 1911.自动增益功能2012.信噪比2013.移动侦测2114.帧积存2115.强光抑制2116.双滤片切换 22第四章 常用监控设备系统应用工作原理介绍231．概述 232．模拟部分232.1．模拟图像光纤传输232.2.模拟监控的局域网传输242.3.模拟监控的广域网传输263.网络摄像机的应用273.1 网络摄像机的优点：273.2 网络摄像机在监控的应用 334.监控与报警的联动应用 34第一章 系统概述系统拓扑图通常监控系统有前端设备，传输设备，储备治理设备和显示设备四部分组成。1.系统功能介绍在本图中前端设备指的是摄像机，摄像机的要紧功能是像人的眼睛一样对前端图像进行采集。传输设备包括电源线，视频线和球机的操纵线，电源线的作用是为前端摄像机提供电源是摄像机工作，视频线的作用相当于人的神经系统，将前端采集的图像传输至中心，操纵线是将硬盘录像机的云台操纵信号传输给前端云台摄像机，使其进行旋转，变倍及聚焦的操纵。储备治理设备在本图中指硬盘录像机，其作用相当于人的大脑，对前端采集的图像进行经历储备和治理，并对前端设备下达指令使其做出相应的动作。显示设备指监视器，显示器，电视墙等，本图中指监视器，其作用要紧是将前端摄像机采集的图像显示出来。2.系统设备的划分2.1 前端图像采集设备 按外形分；可分为枪式摄像机（枪式摄像机有摄像机和镜头两部分组成，通常所讲的枪式摄像机报价不包含镜头，镜头需要根据现场情形选配不同的品牌及型号，如监控面积的大小，图像画质的高低，要求镜头的反应速度，是否要根据现场情形自动调整亮度，是否要电动安倍变焦等来选定）半球型摄像机，红外一体化摄像机，球形摄像机，针孔摄像机，红外球形云台摄像机，红外半球摄像机，烟感摄像机，飞碟型摄像机，一体化摄像机等。按功能分；可分为高清摄像机，彩转黑摄像机，...
