8米以下屋面立杆固定方式设计

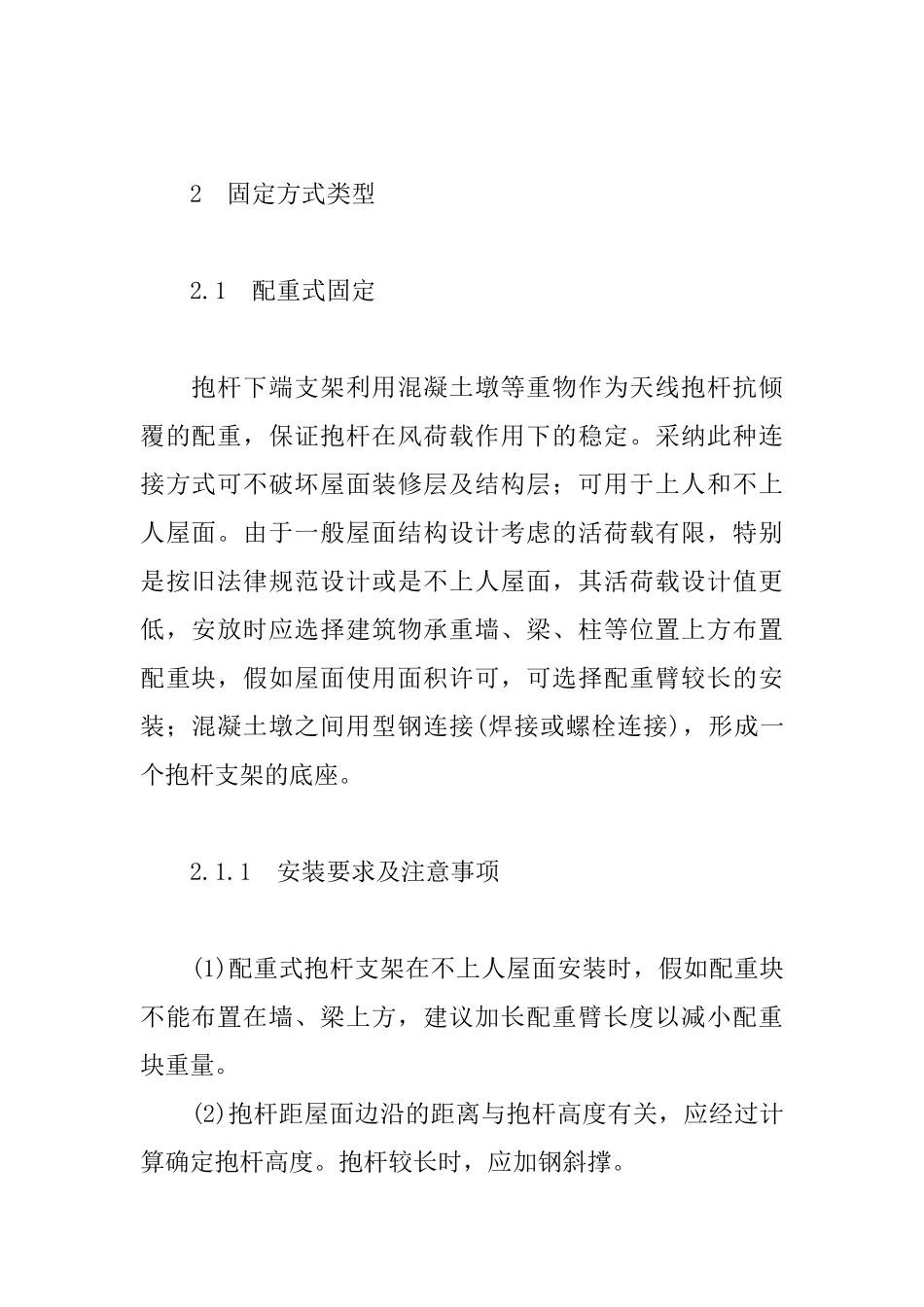

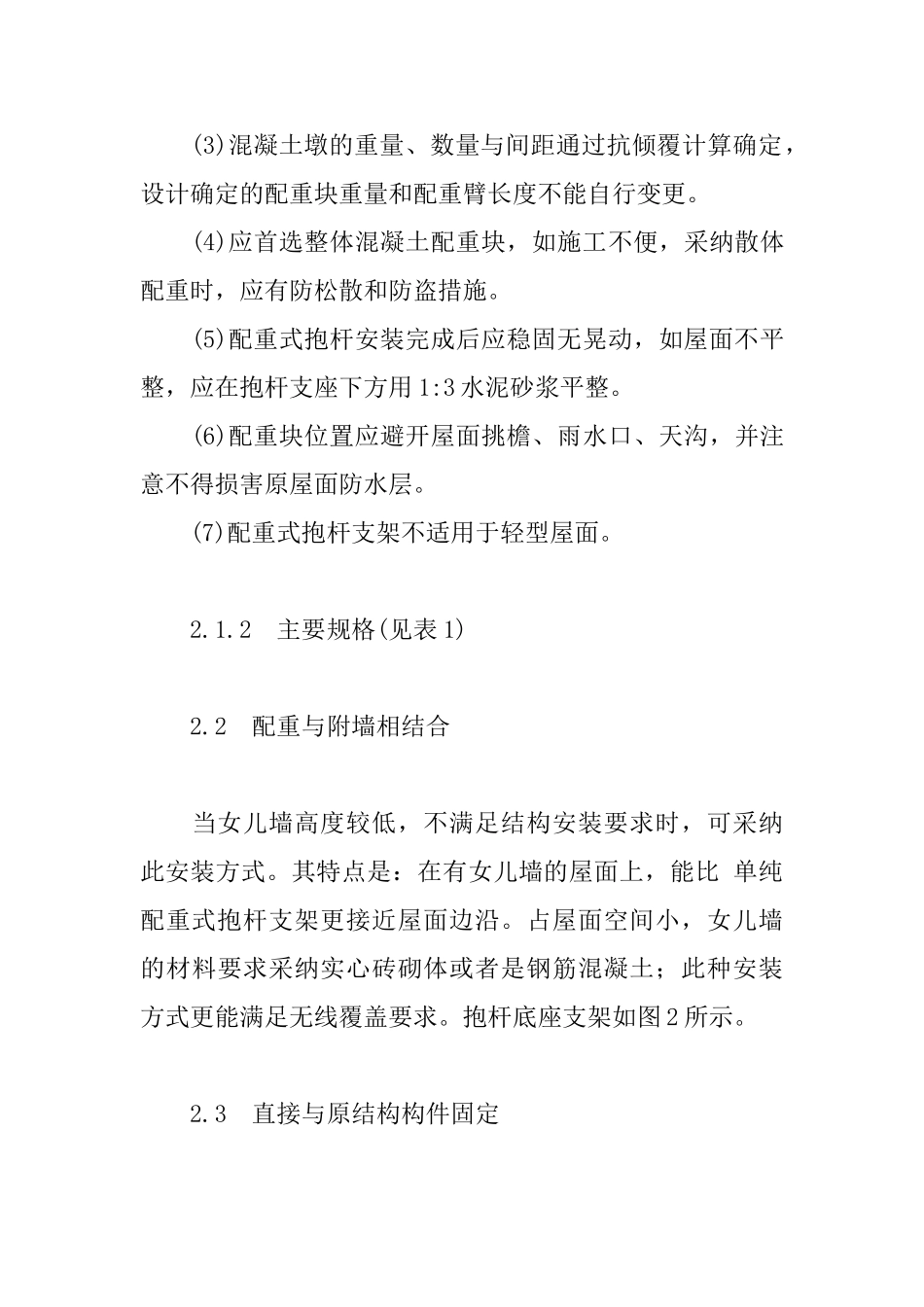

8 米以下屋面立杆固定方式设计该文旨在总结以往设计经验的基础上，优化、法律规范屋面立杆固定方式设计，同时达到扩大屋面立杆适用范围、最大限度地利用屋面有效空间的目的。 关键词 屋面无线抱杆 固定方式选择 配重式 附墙 1 引言 近年来，移动通信网络进展迅猛，特别是 3G 全面商用在即，必将带来通信技术的更高飞跃。随着移动通信基站2G 的不断扩容及 3G 天面系统的新一轮建设，如何通过合理的设计保证屋面天线抱杆在恶劣天气条件下保持其可靠性满足使用要求成为了突出问题；要保证天线抱杆具有足够的承载能力，除了抱杆本身需满足强度、稳定等受力要求外，重要的是如何将抱杆安全可靠地与原有结构构件进行连接固定；但由于已有建筑物或构筑物的屋面做法、结构型式、屋面构筑物(如屋面水箱、建筑造型)、屋面安装的设备(如消防管道、给水管道、中央空调冷却塔)等不尽相同，因此必须根据不同的屋面特点设计出与之相对应的连接方式。 2 固定方式类型 2.1 配重式固定 抱杆下端支架利用混凝土墩等重物作为天线抱杆抗倾覆的配重，保证抱杆在风荷载作用下的稳定。采纳此种连接方式可不破坏屋面装修层及结构层；可用于上人和不上人屋面。由于一般屋面结构设计考虑的活荷载有限，特别是按旧法律规范设计或是不上人屋面，其活荷载设计值更低，安放时应选择建筑物承重墙、梁、柱等位置上方布置配重块，假如屋面使用面积许可，可选择配重臂较长的安装；混凝土墩之间用型钢连接(焊接或螺栓连接)，形成一个抱杆支架的底座。 2.1.1 安装要求及注意事项 (1)配重式抱杆支架在不上人屋面安装时，假如配重块不能布置在墙、梁上方，建议加长配重臂长度以减小配重块重量。 (2)抱杆距屋面边沿的距离与抱杆高度有关，应经过计算确定抱杆高度。抱杆较长时，应加钢斜撑。 (3)混凝土墩的重量、数量与间距通过抗倾覆计算确定，设计确定的配重块重量和配重臂长度不能自行变更。 (4)应首选整体混凝土配重块，如施工不便，采纳散体配重时，应有防松散和防盗措施。 (5)配重式抱杆安装完成后应稳固无晃动，如屋面不平整，应在抱杆支座下方用 1:3 水泥砂浆平整。 (6)配重块位置应避开屋面挑檐、雨水口、天沟，并注意不得损害原屋面防水层。 (7)配重式抱杆支架不适用于轻型屋面。 2.1.2 主要规格(见表 1) 2.2 配重与附墙相结合 当女儿墙高度较低，不满足结构安装要求时，可采纳此安装方式。其特点是：在有女儿墙的屋面上，能比 单纯配重式抱...
