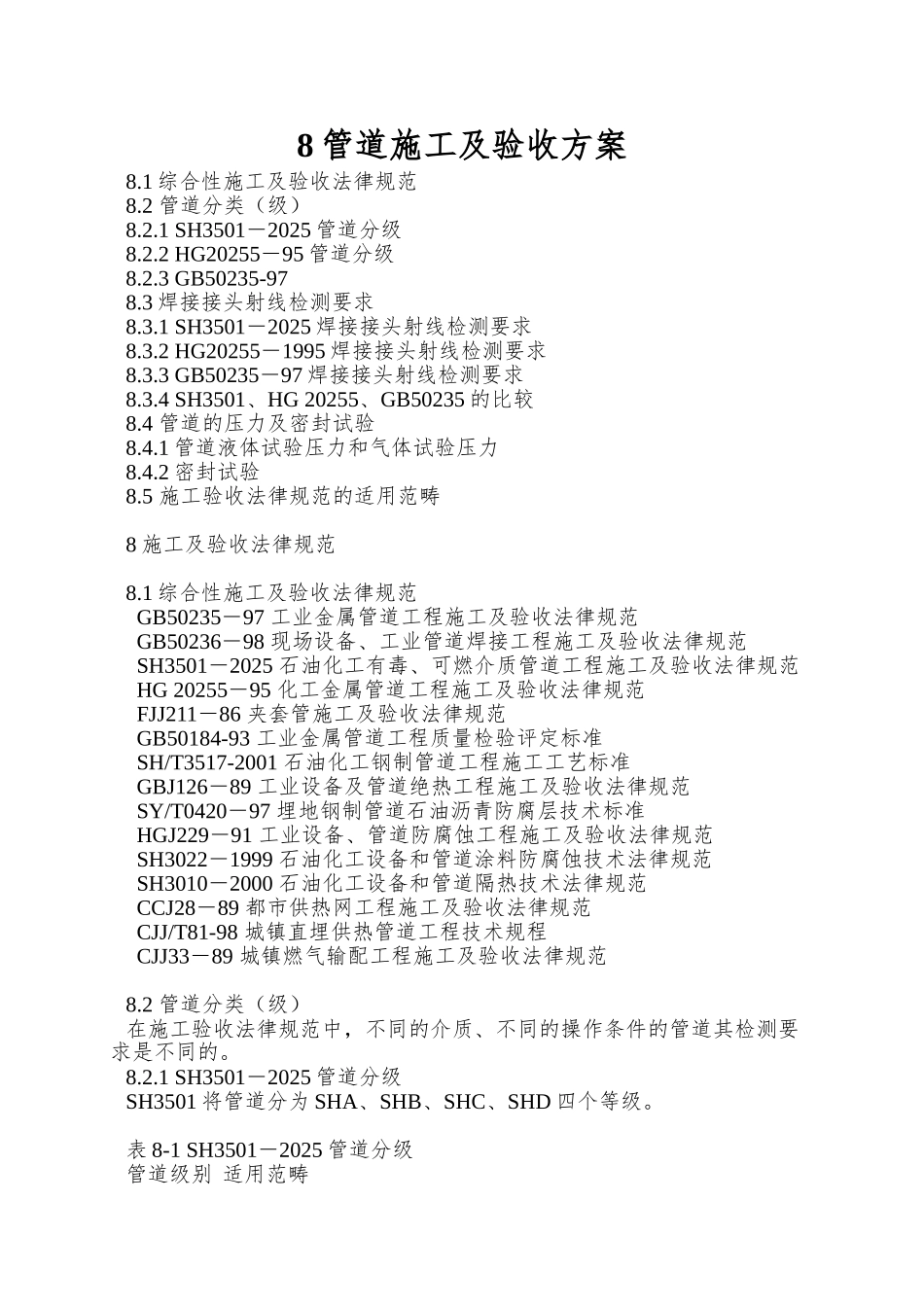

8 管道施工及验收方案8.1 综合性施工及验收法律规范 8.2 管道分类（级） 8.2.1 SH3501－2025 管道分级 8.2.2 HG20255－95 管道分级 8.2.3 GB50235-97 8.3 焊接接头射线检测要求 8.3.1 SH3501－2025 焊接接头射线检测要求 8.3.2 HG20255－1995 焊接接头射线检测要求 8.3.3 GB50235－97 焊接接头射线检测要求 8.3.4 SH3501、HG 20255、GB50235 的比较 8.4 管道的压力及密封试验 8.4.1 管道液体试验压力和气体试验压力 8.4.2 密封试验 8.5 施工验收法律规范的适用范畴 8 施工及验收法律规范 8.1 综合性施工及验收法律规范 GB50235－97 工业金属管道工程施工及验收法律规范 GB50236－98 现场设备、工业管道焊接工程施工及验收法律规范 SH3501－2025 石油化工有毒、可燃介质管道工程施工及验收法律规范 HG 20255－95 化工金属管道工程施工及验收法律规范 FJJ211－86 夹套管施工及验收法律规范 GB50184-93 工业金属管道工程质量检验评定标准 SH/T3517-2001 石油化工钢制管道工程施工工艺标准 GBJ126－89 工业设备及管道绝热工程施工及验收法律规范 SY/T0420－97 埋地钢制管道石油沥青防腐层技术标准 HGJ229－91 工业设备、管道防腐蚀工程施工及验收法律规范 SH3022－1999 石油化工设备和管道涂料防腐蚀技术法律规范 SH3010－2000 石油化工设备和管道隔热技术法律规范 CCJ28－89 都市供热网工程施工及验收法律规范 CJJ/T81-98 城镇直埋供热管道工程技术规程 CJJ33－89 城镇燃气输配工程施工及验收法律规范 8.2 管道分类（级） 在施工验收法律规范中，不同的介质、不同的操作条件的管道其检测要求是不同的。 8.2.1 SH3501－2025 管道分级 SH3501 将管道分为 SHA、SHB、SHC、SHD 四个等级。 表 8-1 SH3501－2025 管道分级 管道级别 适用范畴 SHA 1. 毒性程度为极度危害介质管道（苯管道除外） 2. 毒性程度为高度危害介质的丙烯晴、光气、二硫化碳和氟化氢介质管道 3. 设计压力大于或等于 10.0MPa 输送有毒、可燃介质管道 SHB 1. 毒性程度为极度危害介质的苯管道 2. 毒性程度为高度危害介质管道（丙烯晴、光气、二硫化碳和氟化氢管道除外） 3. 甲类、乙类可燃气体和甲 A 类液化烃、甲 B 类、乙 A 类可燃液体介质管道 SHC 1. 毒性程度为中度、轻度危害介质管道 2. 乙 B 类、丙类可燃液体介质管道 SHD 设计温度低于－29℃的低温管道 8...
