92-320mm厚铸坯生产实践9-10VIP专享

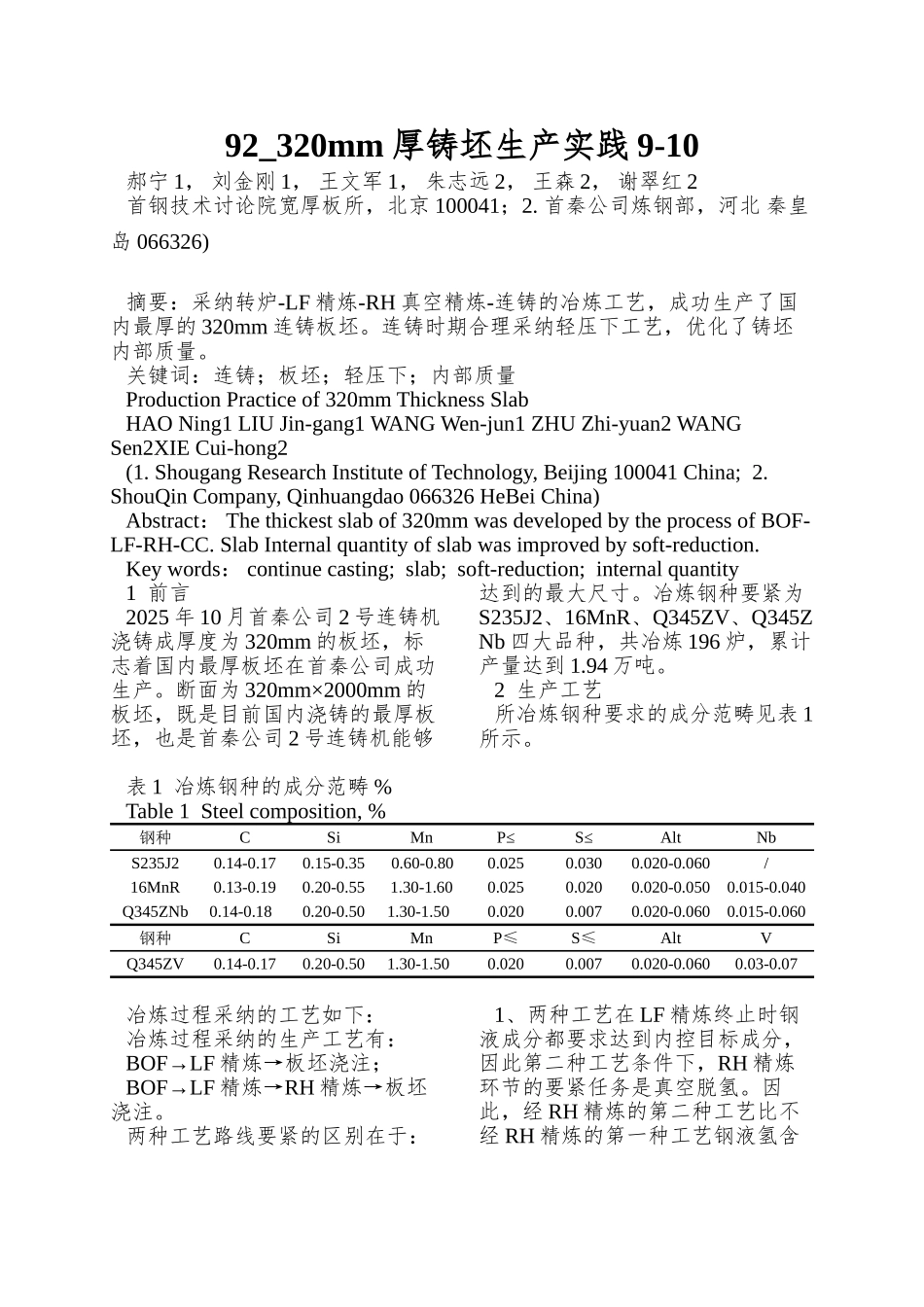

92_320mm 厚铸坯生产实践 9-10郝宁 1， 刘金刚 1， 王文军 1， 朱志远 2， 王森 2， 谢翠红 2首钢技术讨论院宽厚板所，北京 100041；2. 首秦公司炼钢部，河北 秦皇岛 066326)摘要：采纳转炉-LF 精炼-RH 真空精炼-连铸的冶炼工艺，成功生产了国内最厚的 320mm 连铸板坯。连铸时期合理采纳轻压下工艺，优化了铸坯内部质量。关键词：连铸；板坯；轻压下；内部质量Production Practice of 320mm Thickness SlabHAO Ning1 LIU Jin-gang1 WANG Wen-jun1 ZHU Zhi-yuan2 WANG Sen2XIE Cui-hong2(1. Shougang Research Institute of Technology, Beijing 100041 China; 2. ShouQin Company, Qinhuangdao 066326 HeBei China)Abstract： The thickest slab of 320mm was developed by the process of BOF-LF-RH-CC. Slab Internal quantity of slab was improved by soft-reduction.Key words： continue casting; slab; soft-reduction; internal quantity1 前言2025 年 10 月首秦公司 2 号连铸机浇铸成厚度为 320mm 的板坯，标志着国内最厚板坯在首秦公司成功生产。断面为 320mm×2000mm 的板坯，既是目前国内浇铸的最厚板坯，也是首秦公司 2 号连铸机能够达到的最大尺寸。冶炼钢种要紧为S235J2、16MnR、Q345ZV、Q345ZNb 四大品种，共冶炼 196 炉，累计产量达到 1.94 万吨。2 生产工艺所冶炼钢种要求的成分范畴见表 1所示。表 1 冶炼钢种的成分范畴 %Table 1 Steel composition, %钢种CSiMnP≤S≤AltNbS235J20.14-0.170.15-0.350.60-0.800.0250.0300.020-0.060/16MnR0.13-0.190.20-0.551.30-1.600.0250.0200.020-0.0500.015-0.040Q345ZNb0.14-0.180.20-0.501.30-1.500.0200.0070.020-0.0600.015-0.060钢种CSiMnP≤S≤AltVQ345ZV0.14-0.170.20-0.501.30-1.500.0200.0070.020-0.0600.03-0.07冶炼过程采纳的工艺如下：冶炼过程采纳的生产工艺有：BOF→LF 精炼→板坯浇注；BOF→LF 精炼→RH 精炼→板坯浇注。两种工艺路线要紧的区别在于：1、两种工艺在 LF 精炼终止时钢液成分都要求达到内控目标成分，因此第二种工艺条件下，RH 精炼环节的要紧任务是真空脱氢。因此，经 RH 精炼的第二种工艺比不经 RH 精炼的第一种工艺钢液氢含量要低，真空处理完毕钢液的氢在1.5ppm 以下；2、在第一种工艺条件下，LF 精炼完毕钢液直截了当上铸机浇铸...
