9f燃机的主厂房布置优化

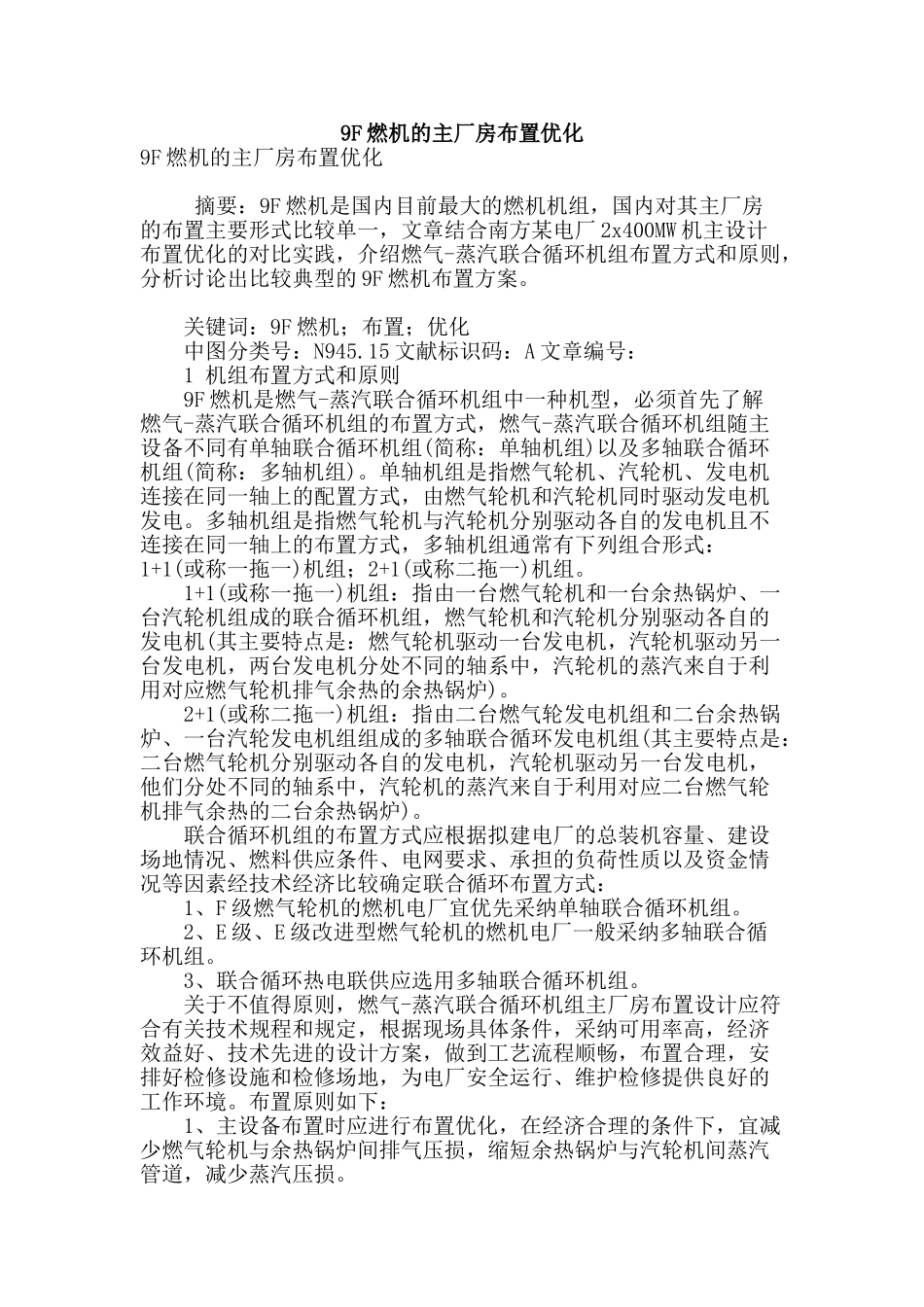

9F 燃机的主厂房布置优化9F 燃机的主厂房布置优化 摘要：9F 燃机是国内目前最大的燃机机组，国内对其主厂房的布置主要形式比较单一，文章结合南方某电厂 2x400MW 机主设计布置优化的对比实践，介绍燃气-蒸汽联合循环机组布置方式和原则，分析讨论出比较典型的 9F 燃机布置方案。 关键词：9F 燃机；布置；优化 中图分类号：N945.15 文献标识码：A 文章编号： 1 机组布置方式和原则 9F 燃机是燃气-蒸汽联合循环机组中一种机型，必须首先了解燃气-蒸汽联合循环机组的布置方式，燃气-蒸汽联合循环机组随主设备不同有单轴联合循环机组(简称：单轴机组)以及多轴联合循环机组(简称：多轴机组)。单轴机组是指燃气轮机、汽轮机、发电机连接在同一轴上的配置方式，由燃气轮机和汽轮机同时驱动发电机发电。多轴机组是指燃气轮机与汽轮机分别驱动各自的发电机且不连接在同一轴上的布置方式，多轴机组通常有下列组合形式：1+1(或称一拖一)机组；2+1(或称二拖一)机组。 1+1(或称一拖一)机组：指由一台燃气轮机和一台余热锅炉、一台汽轮机组成的联合循环机组，燃气轮机和汽轮机分别驱动各自的发电机(其主要特点是：燃气轮机驱动一台发电机，汽轮机驱动另一台发电机，两台发电机分处不同的轴系中，汽轮机的蒸汽来自于利用对应燃气轮机排气余热的余热锅炉)。 2+1(或称二拖一)机组：指由二台燃气轮发电机组和二台余热锅炉、一台汽轮发电机组组成的多轴联合循环发电机组(其主要特点是：二台燃气轮机分别驱动各自的发电机，汽轮机驱动另一台发电机，他们分处不同的轴系中，汽轮机的蒸汽来自于利用对应二台燃气轮机排气余热的二台余热锅炉)。 联合循环机组的布置方式应根据拟建电厂的总装机容量、建设场地情况、燃料供应条件、电网要求、承担的负荷性质以及资金情况等因素经技术经济比较确定联合循环布置方式： 1、F 级燃气轮机的燃机电厂宜优先采纳单轴联合循环机组。 2、E 级、E 级改进型燃气轮机的燃机电厂一般采纳多轴联合循环机组。 3、联合循环热电联供应选用多轴联合循环机组。 关于不值得原则，燃气-蒸汽联合循环机组主厂房布置设计应符合有关技术规程和规定，根据现场具体条件，采纳可用率高，经济效益好、技术先进的设计方案，做到工艺流程顺畅，布置合理，安排好检修设施和检修场地，为电厂安全运行、维护检修提供良好的工作环境。布置原则如下： 1、主设备布置时应进行布置优化，在经济合理的条件下，宜减少燃气轮机与余热锅炉...
