9米屋面连续檩条计算书

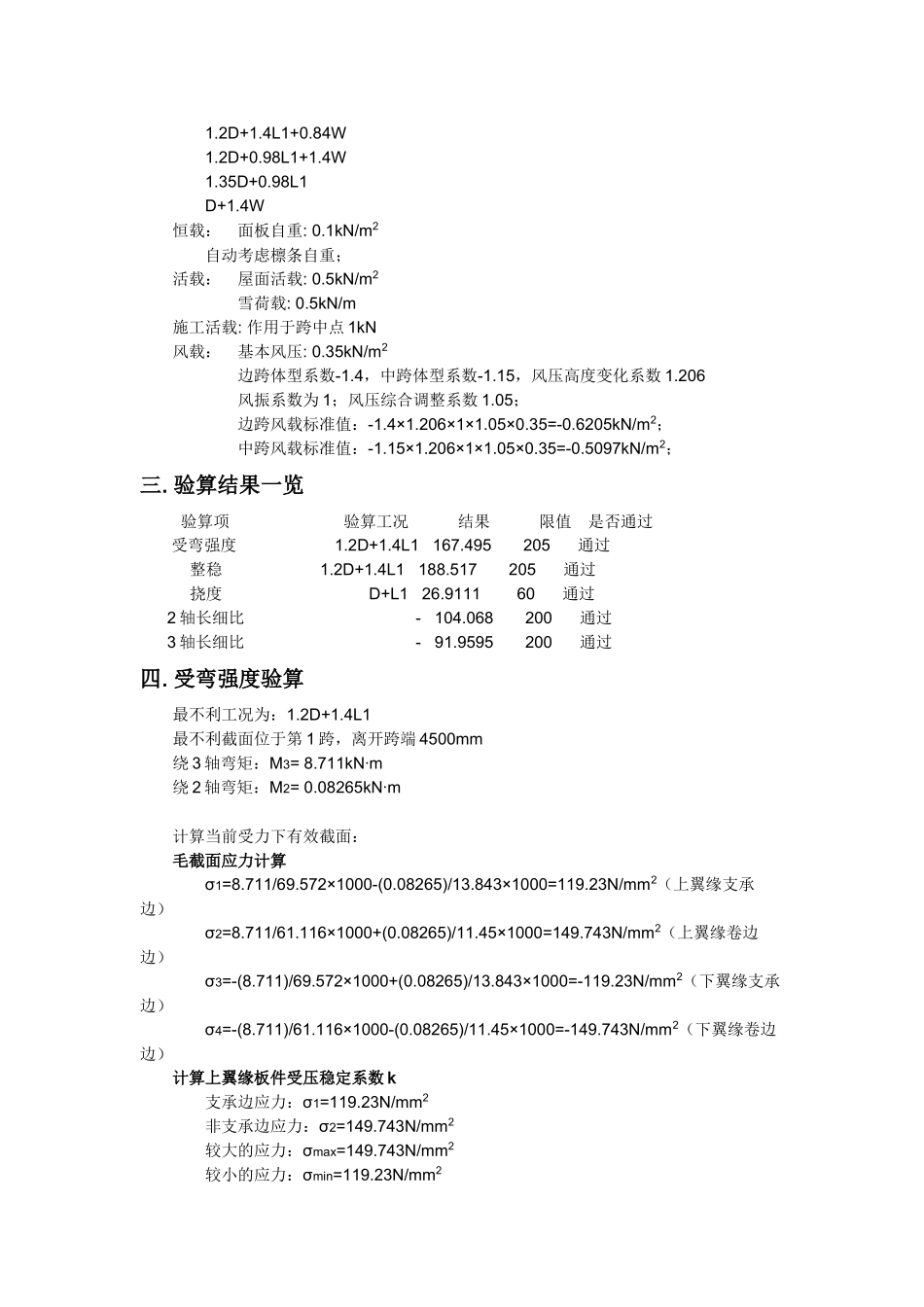

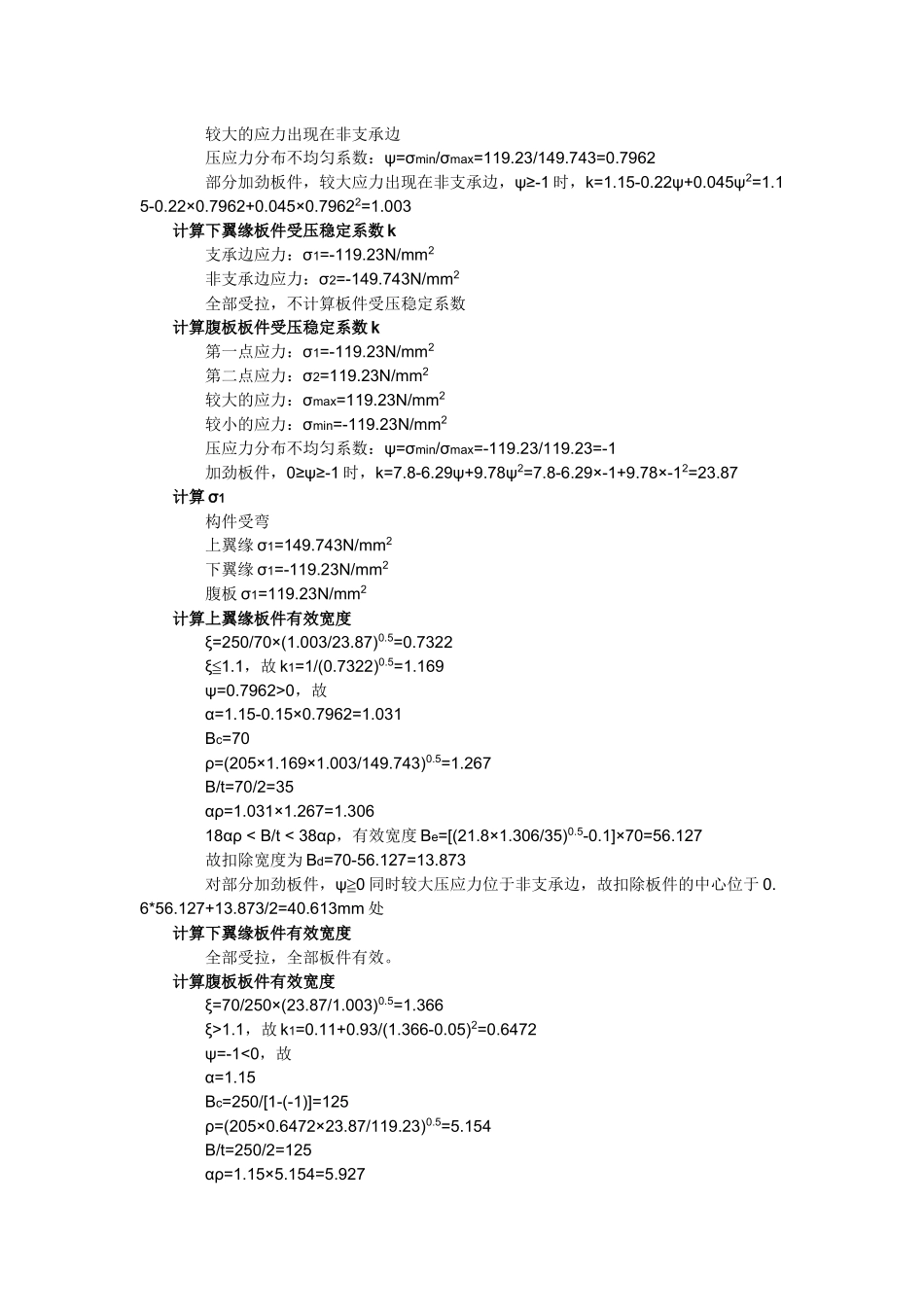

9 米屋面连续檩条计算书一. 设计资料采纳法律规范：《门式刚架轻型房屋钢结构技术规程 CECS 102:2025》《冷弯薄壁型钢结构技术法律规范 GB 50018-2025》连续檩条的跨数为 5 跨，檩条间距为 1.5m；各跨的参数如下：第 1 跨~第 5 跨：跨度 9000mm，左右搭接长度分别为 450mm 和 450mm，拉条 3 根采纳截面 Z-250*70*2*20-Q235，截面基本参数如下：A(cm2)=8.487Ix(cm4)=830.136ix(cm)=9.89Wx1(cm3)=69.572Wx2(cm3)=61.116Iy(cm4)=41.339iy(cm)=2.207Wy1(cm3)=13.843Wy2(cm3)=11.45It(cm4)=0.1115Iw(cm6)=8991.676支座处双檩条的刚度折减系数为：0.5；支座处双檩条的弯矩调幅系数：0.9；屋面的坡度角为 3.814 度；净截面折减系数为 0.98；屋面板不能阻止檩条的侧向失稳；能构造保证檩条下翼缘在风吸力下的稳定性；不考虑活荷载不利布置；简图如下所示：二. 荷载组合及荷载标准值考虑恒载工况(D)、活载工况(L1)、施工活载工况(L2)、风载工况(W)；强度验算时考虑以下荷载工况组合：1.2D+1.4L11.2D+1.4L1+0.84W1.2D+0.98L1+1.4W1.35D+0.98L1D+1.4W1.2D+1.4L2挠度验算时考虑以下荷载工况组合：1.2D+1.4L11.2D+1.4L1+0.84W1.2D+0.98L1+1.4W1.35D+0.98L1D+1.4W恒载：面板自重: 0.1kN/m2自动考虑檩条自重；活载：屋面活载: 0.5kN/m2雪荷载: 0.5kN/m施工活载: 作用于跨中点 1kN风载：基本风压: 0.35kN/m2边跨体型系数-1.4，中跨体型系数-1.15，风压高度变化系数 1.206风振系数为 1；风压综合调整系数 1.05；边跨风载标准值：-1.4×1.206×1×1.05×0.35=-0.6205kN/m2；中跨风载标准值：-1.15×1.206×1×1.05×0.35=-0.5097kN/m2；三. 验算结果一览 验算项 验算工况 结果 限值 是否通过 受弯强度 1.2D+1.4L1 167.495 205 通过 整稳 1.2D+1.4L1 188.517 205 通过 挠度 D+L1 26.9111 60 通过 2 轴长细比 - 104.068 200 通过 3 轴长细比 - 91.9595 200 通过四. 受弯强度验算最不利工况为：1.2D+1.4L1最不利截面位于第 1 跨，离开跨端 4500mm绕 3 轴弯矩：M3= 8.711kN·m绕 2 轴弯矩：M2= 0.08265kN·m计算当前受力下有效截面：毛截面应力计算σ1=8.711/69.572×1000-(0.08265)/13.843×1000=119.23N/mm2（上翼缘支承边）σ2=8.711/61.116×1000+(0.08265)/11.45×1000=149.743N/mm2（上翼缘卷边边）σ3=-(8.711)/69.572×1000+(0.08265)/13.843×1000=-119.23N/mm2（下翼缘支承边）σ...
