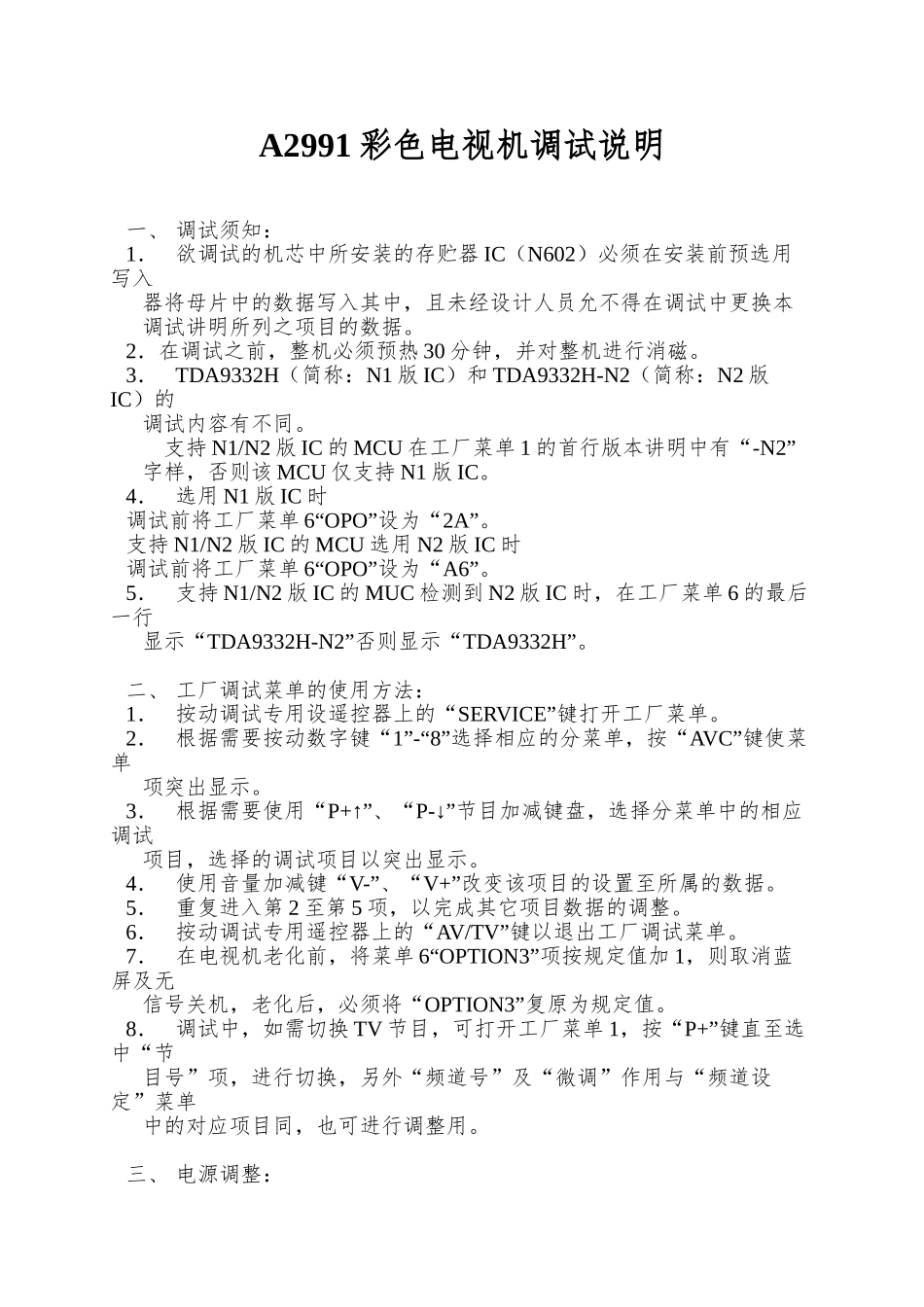

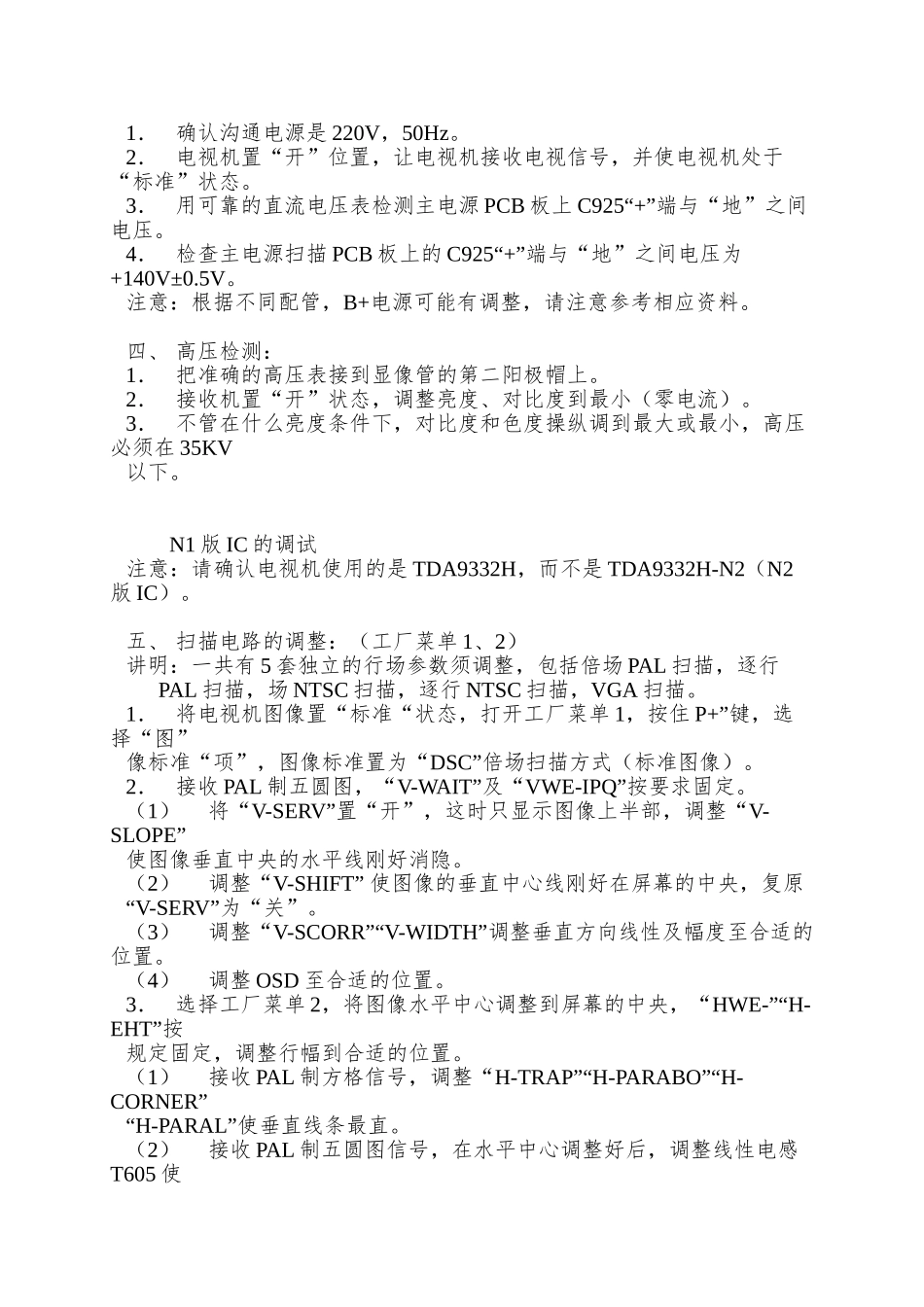

A2991 彩色电视机调试说明 一、 调试须知：1． 欲调试的机芯中所安装的存贮器 IC（N602）必须在安装前预选用写入 器将母片中的数据写入其中，且未经设计人员允不得在调试中更换本 调试讲明所列之项目的数据。2．在调试之前，整机必须预热 30 分钟，并对整机进行消磁。3． TDA9332H（简称：N1 版 IC）和 TDA9332H-N2（简称：N2 版IC）的 调试内容有不同。 支持 N1/N2 版 IC 的 MCU 在工厂菜单 1 的首行版本讲明中有“-N2” 字样，否则该 MCU 仅支持 N1 版 IC。4． 选用 N1 版 IC 时调试前将工厂菜单 6“OPO”设为“2A”。支持 N1/N2 版 IC 的 MCU 选用 N2 版 IC 时调试前将工厂菜单 6“OPO”设为“A6”。5． 支持 N1/N2 版 IC 的 MUC 检测到 N2 版 IC 时，在工厂菜单 6 的最后一行 显示“TDA9332H-N2”否则显示“TDA9332H”。二、 工厂调试菜单的使用方法：1． 按动调试专用设遥控器上的“SERVICE”键打开工厂菜单。2． 根据需要按动数字键“1”-“8”选择相应的分菜单，按“AVC”键使菜单 项突出显示。3． 根据需要使用“P+↑”、“P-↓”节目加减键盘，选择分菜单中的相应调试 项目，选择的调试项目以突出显示。4． 使用音量加减键“V-”、“V+”改变该项目的设置至所属的数据。5． 重复进入第 2 至第 5 项，以完成其它项目数据的调整。6． 按动调试专用遥控器上的“AV/TV”键以退出工厂调试菜单。7． 在电视机老化前，将菜单 6“OPTION3”项按规定值加 1，则取消蓝屏及无 信号关机，老化后，必须将“OPTION3”复原为规定值。8． 调试中，如需切换 TV 节目，可打开工厂菜单 1，按“P+”键直至选中“节 目号”项，进行切换，另外“频道号”及“微调”作用与“频道设定”菜单 中的对应项目同，也可进行调整用。三、 电源调整：1． 确认沟通电源是 220V，50Hz。2． 电视机置“开”位置，让电视机接收电视信号，并使电视机处于“标准”状态。3． 用可靠的直流电压表检测主电源 PCB 板上 C925“+”端与“地”之间电压。4． 检查主电源扫描 PCB 板上的 C925“+”端与“地”之间电压为+140V±0.5V。注意：根据不同配管，B+电源可能有调整，请注意参考相应资料。四、 高压检测：1． 把准确的高压表接到显像管的第二阳极帽上。2． 接收机置“开”状态，调整亮度、对比度到最小（零电流）。3． 不管在什么亮度条件下，对比度和色度操纵调到最大或最小...
