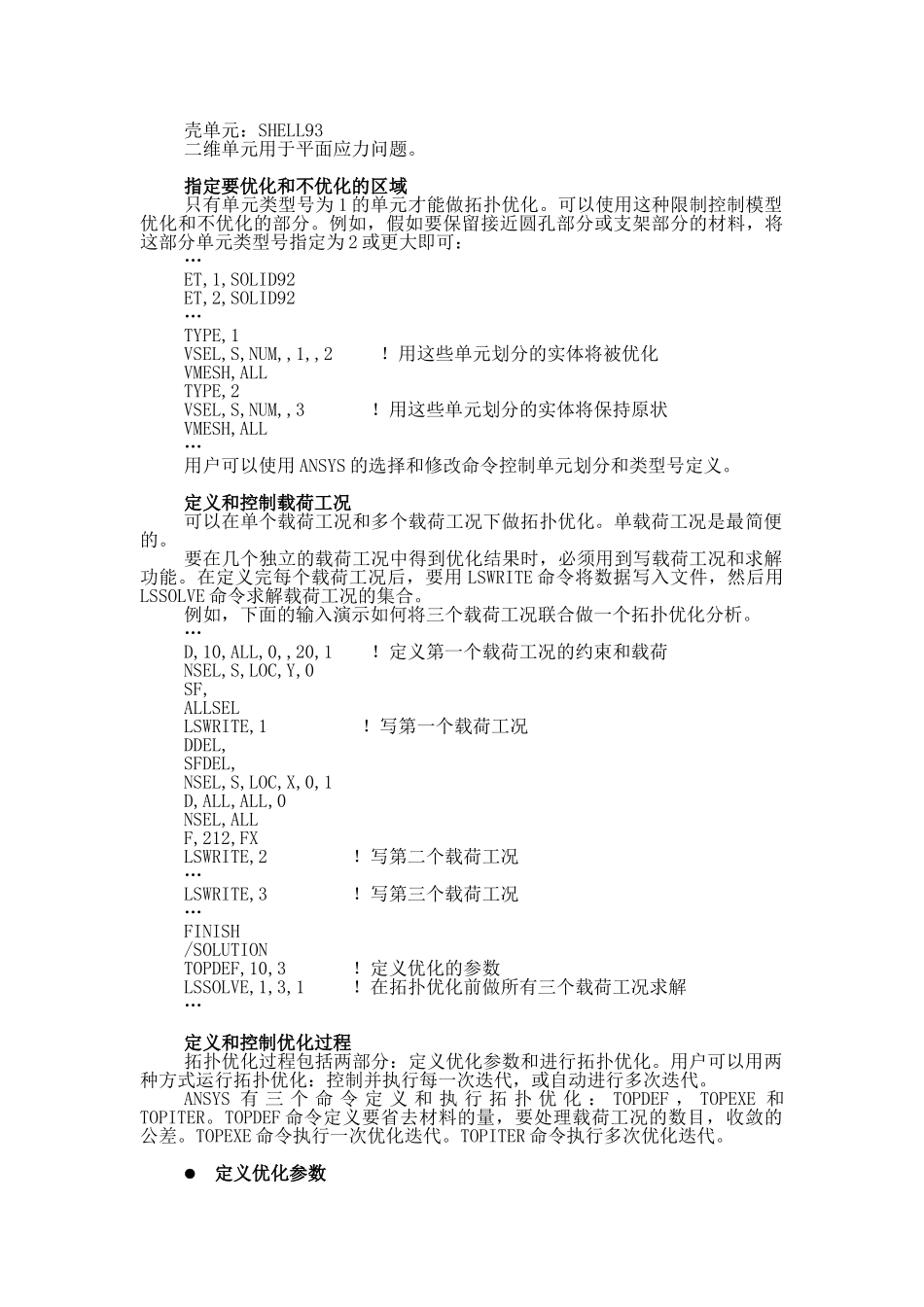

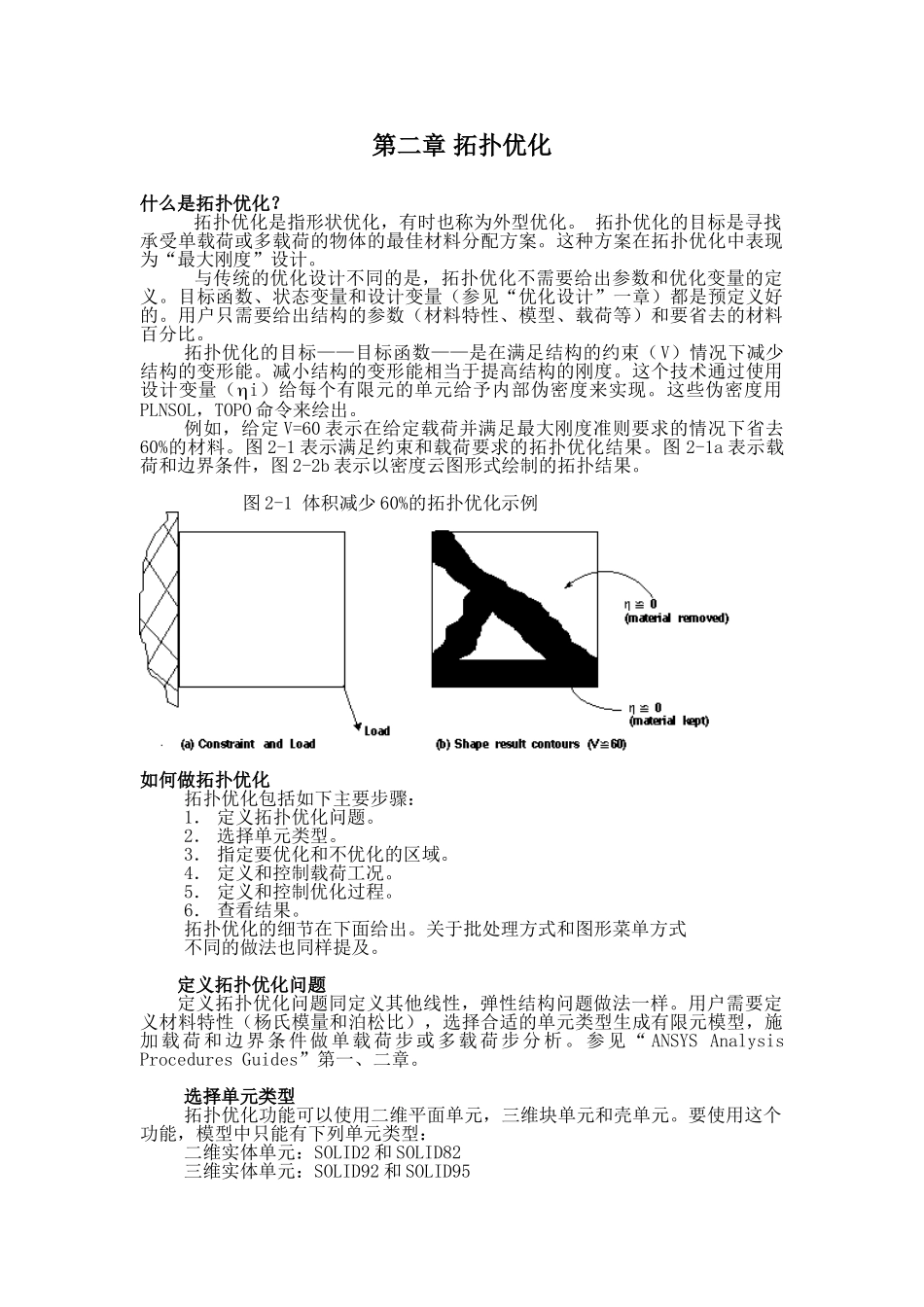

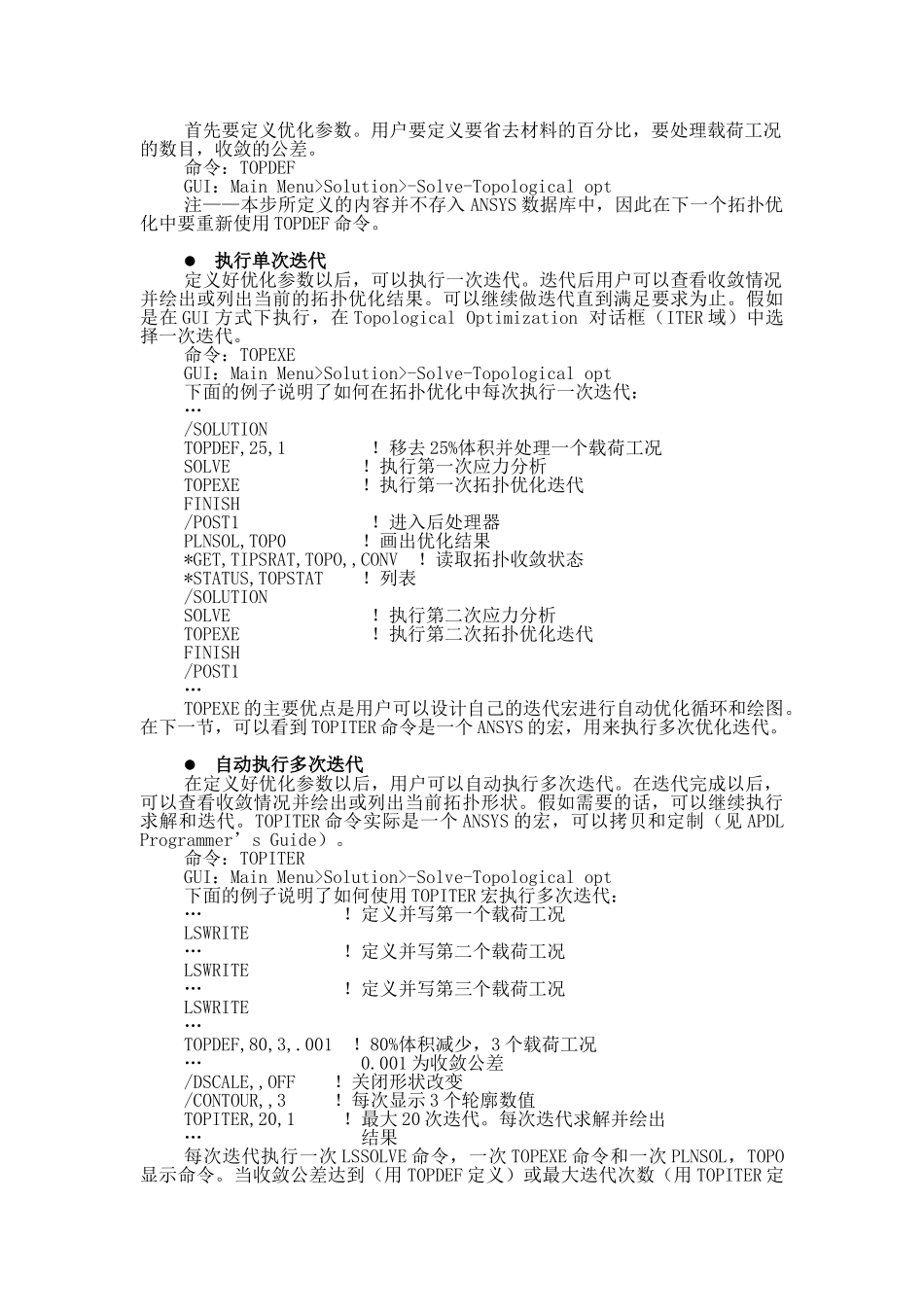

第二章 拓扑优化什么是拓扑优化？ 拓扑优化是指形状优化，有时也称为外型优化。 拓扑优化的目标是寻找承受单载荷或多载荷的物体的最佳材料分配方案。这种方案在拓扑优化中表现为“最大刚度”设计。 与传统的优化设计不同的是，拓扑优化不需要给出参数和优化变量的定义。目标函数、状态变量和设计变量（参见“优化设计”一章）都是预定义好的。用户只需要给出结构的参数（材料特性、模型、载荷等）和要省去的材料百分比。拓扑优化的目标——目标函数——是在满足结构的约束（V）情况下减少结构的变形能。减小结构的变形能相当于提高结构的刚度。这个技术通过使用设计变量（i）给每个有限元的单元给予内部伪密度来实现。这些伪密度用PLNSOL，TOPO 命令来绘出。例如，给定 V=60 表示在给定载荷并满足最大刚度准则要求的情况下省去60%的材料。图 2-1 表示满足约束和载荷要求的拓扑优化结果。图 2-1a 表示载荷和边界条件，图 2-2b 表示以密度云图形式绘制的拓扑结果。 图 2-1 体积减少 60%的拓扑优化示例如何做拓扑优化拓扑优化包括如下主要步骤：1． 定义拓扑优化问题。2． 选择单元类型。3． 指定要优化和不优化的区域。4． 定义和控制载荷工况。5． 定义和控制优化过程。6． 查看结果。拓扑优化的细节在下面给出。关于批处理方式和图形菜单方式不同的做法也同样提及。 定义拓扑优化问题定义拓扑优化问题同定义其他线性，弹性结构问题做法一样。用户需要定义材料特性（杨氏模量和泊松比），选择合适的单元类型生成有限元模型，施加载荷和边界条件做单载荷步或多载荷步分析。参见“ ANSYS Analysis Procedures Guides”第一、二章。选择单元类型拓扑优化功能可以使用二维平面单元，三维块单元和壳单元。要使用这个功能，模型中只能有下列单元类型：二维实体单元：SOLID2 和 SOLID82三维实体单元：SOLID92 和 SOLID95壳单元：SHELL93二维单元用于平面应力问题。指定要优化和不优化的区域只有单元类型号为 1 的单元才能做拓扑优化。可以使用这种限制控制模型优化和不优化的部分。例如，假如要保留接近圆孔部分或支架部分的材料，将这部分单元类型号指定为 2 或更大即可：…ET,1,SOLID92ET,2,SOLID92…TYPE,1VSEL,S,NUM,,1,,2 ！用这些单元划分的实体将被优化VMESH,ALLTYPE,2VSEL,S,NUM,,3 ！用这些单元划分的实体将保持原状VMESH,ALL…用户可以使用 ANSYS 的选择和修改命令控制单元划分和类型号定义。定义和控...
