a管道安装施工方案

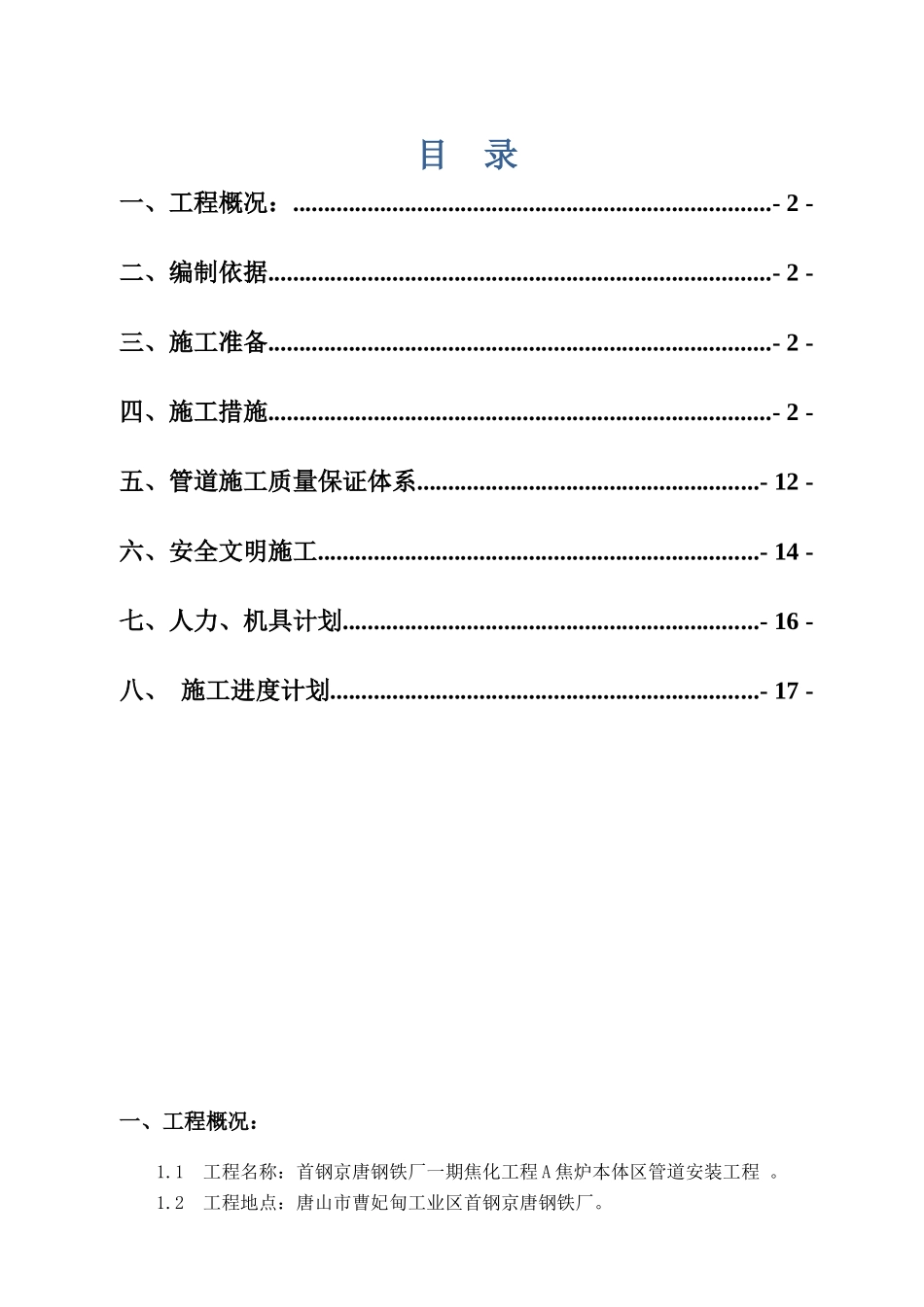

目 录一、工程概况：.............................................................................- 2 -二、编制依据.................................................................................- 2 -三、施工准备.................................................................................- 2 -四、施工措施.................................................................................- 2 -五、管道施工质量保证体系.......................................................- 12 -六、安全文明施工.......................................................................- 14 -七、人力、机具计划...................................................................- 16 -八、 施工进度计划.....................................................................- 17 -一、工程概况：1.1 工程名称：首钢京唐钢铁厂一期焦化工程 A 焦炉本体区管道安装工程 。1.2 工程地点：唐山市曹妃甸工业区首钢京唐钢铁厂。1.3 管道主要施工内容为：A 焦炉本体加热煤气管道、冷凝液排水管道、除炭空气管道、沿炉顶集气管布置煤气管道。管道的最大壁厚为 10mm，最大直径为 1820mm 。其中焦炉煤气主管道为 DN900×10 全长 120.81 米，高炉煤气主管道为 DN1800×10 全长 122.41 米;二、编制依据2.1 施工图纸2.2 现行的国家、行业标准、法律规范：2.2.1 GB50235-97《工业金属管道工程施工及验收法律规范》2.2.2 GB50236-98《现场设备、工业管道焊接工程施工及验收法律规范》2.2.3 《管道设备及平台扶梯涂漆技术规定》JNBJ-02-04-952.2.4 《工业企业煤气安全规程》GB6222-862.2.5 《工业设备及管道绝热工程施工及验收法律规范》GBJ126-89三、施工准备3.1 技术文件准备：3.1.1 图纸会审、施工方案编制及焊接工艺评定；3.1.2 根据管道单线图编制焊口图。确定现场安装活口及预制管段号。3.1.3 根据管道单线图、平面图、流程图进行技术交底，编制施工计划。3.2 管道技术人员根据编制好的焊口图和相关文件将图中需进行加工的管件（如：弯管、压制三通等）列出详细的清单并提交给专业的加工厂家开始管件的加工。3.3 在现场搭设钢平台 20×10m 一座,以便管道的组对与连接。3.4 施工材料准备：与甲方划分好各自的供货范围，由甲方提供的材料，向甲方申请领用，运至施工现场；...
