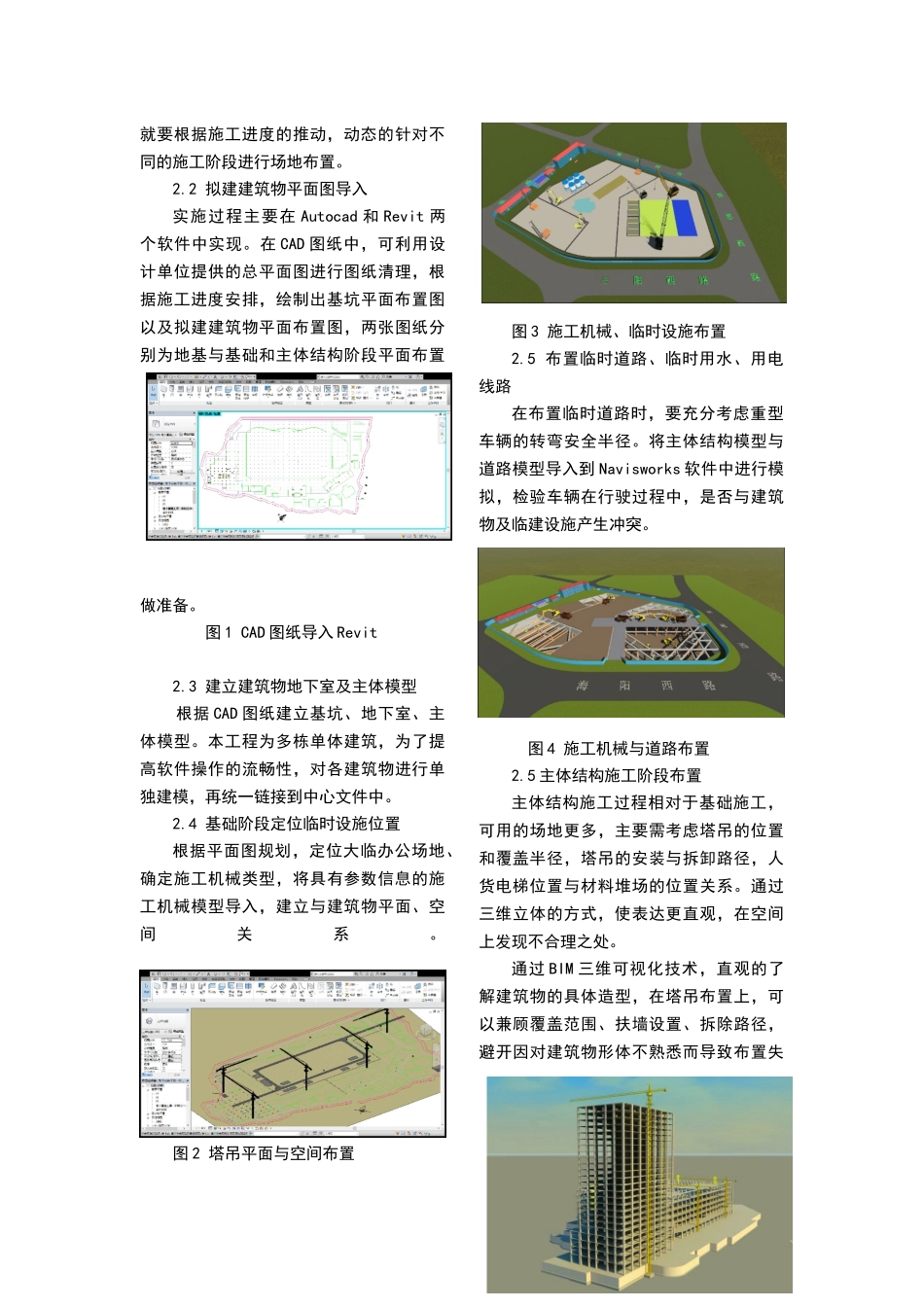

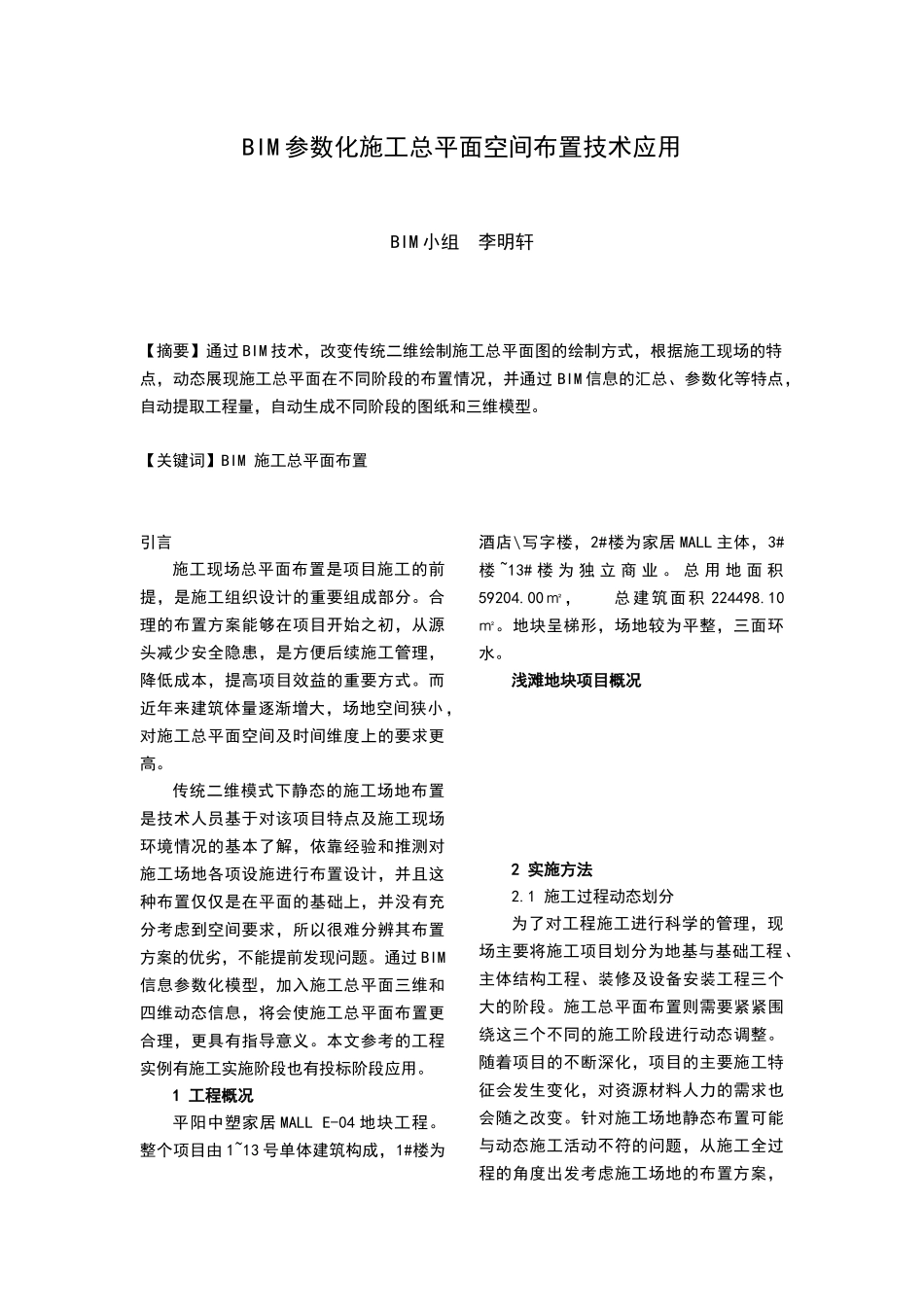

BIM 参数化施工总平面空间布置技术应用BIM 小组 李明轩【摘要】通过 BIM 技术，改变传统二维绘制施工总平面图的绘制方式，根据施工现场的特点，动态展现施工总平面在不同阶段的布置情况，并通过 BIM 信息的汇总、参数化等特点，自动提取工程量，自动生成不同阶段的图纸和三维模型。【关键词】BIM 施工总平面布置引言施工现场总平面布置是项目施工的前提，是施工组织设计的重要组成部分。合理的布置方案能够在项目开始之初，从源头减少安全隐患，是方便后续施工管理，降低成本，提高项目效益的重要方式。而近年来建筑体量逐渐增大，场地空间狭小，对施工总平面空间及时间维度上的要求更高。传统二维模式下静态的施工场地布置是技术人员基于对该项目特点及施工现场环境情况的基本了解，依靠经验和推测对施工场地各项设施进行布置设计，并且这种布置仅仅是在平面的基础上，并没有充分考虑到空间要求，所以很难分辨其布置方案的优劣，不能提前发现问题。通过 BIM信息参数化模型，加入施工总平面三维和四维动态信息，将会使施工总平面布置更合理，更具有指导意义。本文参考的工程实例有施工实施阶段也有投标阶段应用。1 工程概况平阳中塑家居 MALL E-04 地块工程。整个项目由 1~13 号单体建筑构成，1#楼为酒店\写字楼，2#楼为家居 MALL 主体，3#楼 ~13# 楼 为 独 立 商 业 。 总 用 地 面 积59204.00㎡， 总建筑面积 224498.10㎡。地块呈梯形，场地较为平整，三面环水。浅滩地块项目概况2 实施方法2.1 施工过程动态划分为了对工程施工进行科学的管理，现场主要将施工项目划分为地基与基础工程、主体结构工程、装修及设备安装工程三个大的阶段。施工总平面布置则需要紧紧围绕这三个不同的施工阶段进行动态调整。随着项目的不断深化，项目的主要施工特征会发生变化，对资源材料人力的需求也会随之改变。针对施工场地静态布置可能与动态施工活动不符的问题，从施工全过程的角度出发考虑施工场地的布置方案，就要根据施工进度的推动，动态的针对不同的施工阶段进行场地布置。2.2 拟建建筑物平面图导入实施过程主要在 Autocad 和 Revit 两个软件中实现。在 CAD 图纸中，可利用设计单位提供的总平面图进行图纸清理，根据施工进度安排，绘制出基坑平面布置图以及拟建建筑物平面布置图，两张图纸分别为地基与基础和主体结构阶段平面布置做准备。图 1 CAD 图纸导入 Revit2.3 建立建筑物地下室及主体模型 根据 CA...
