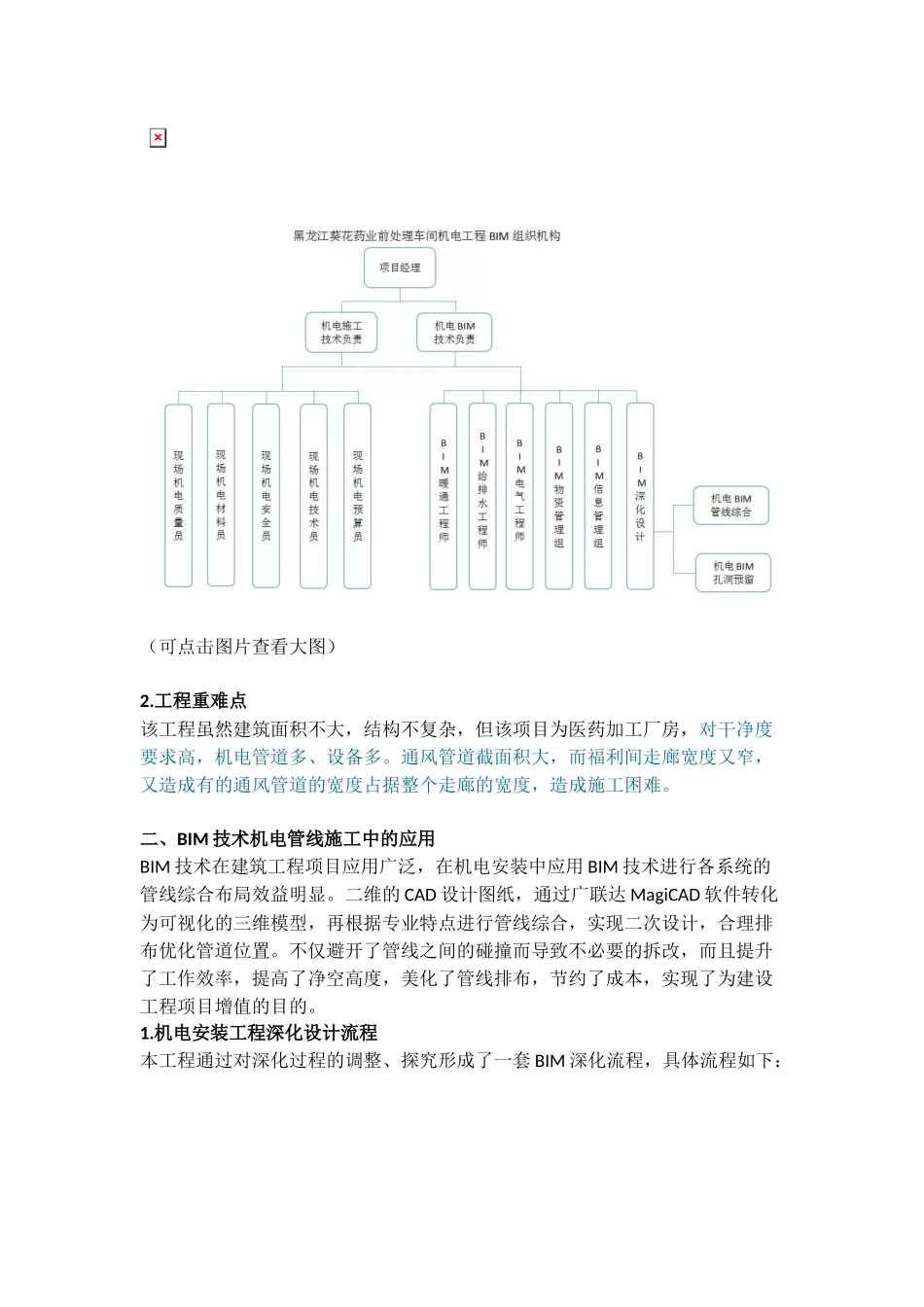

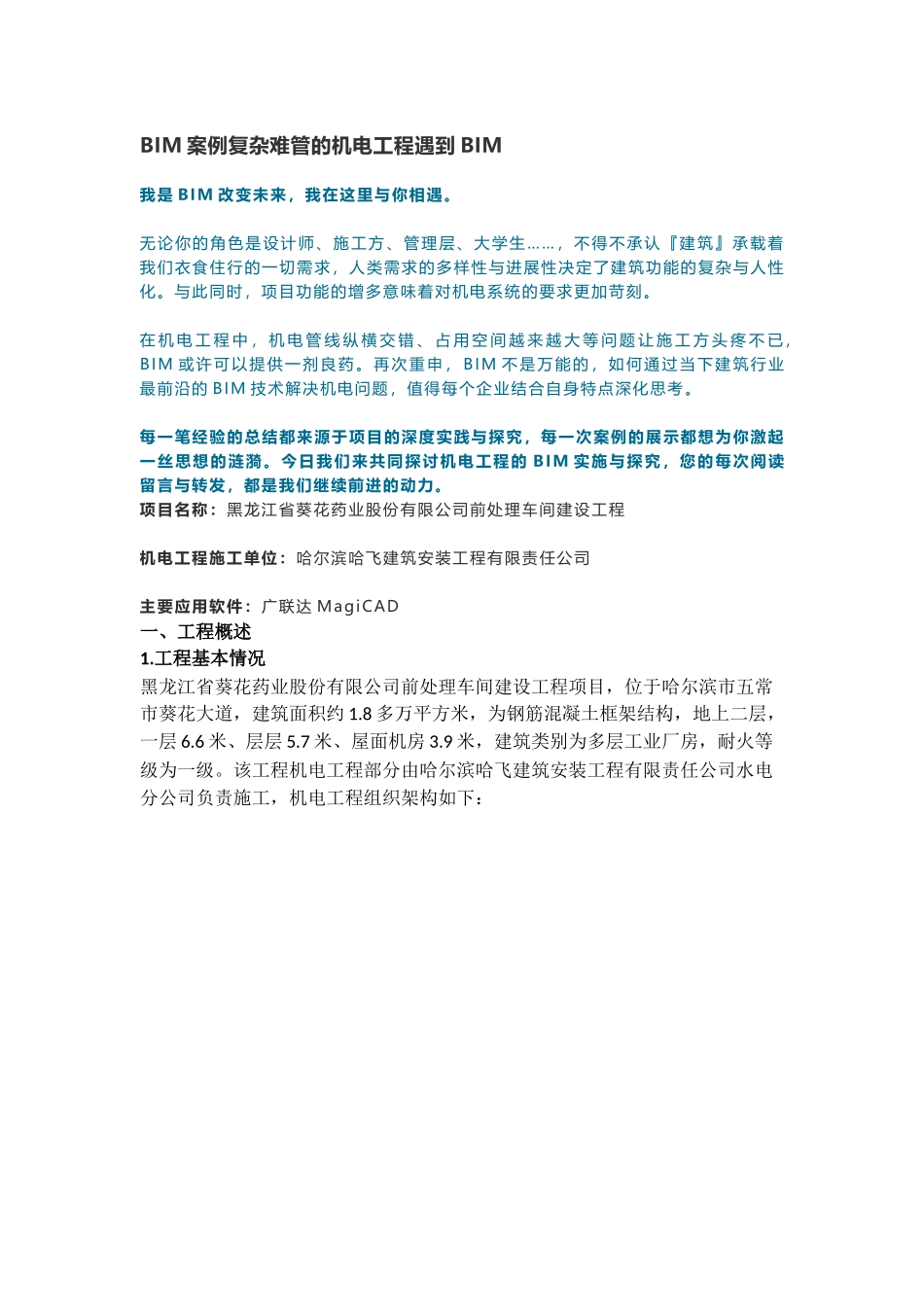

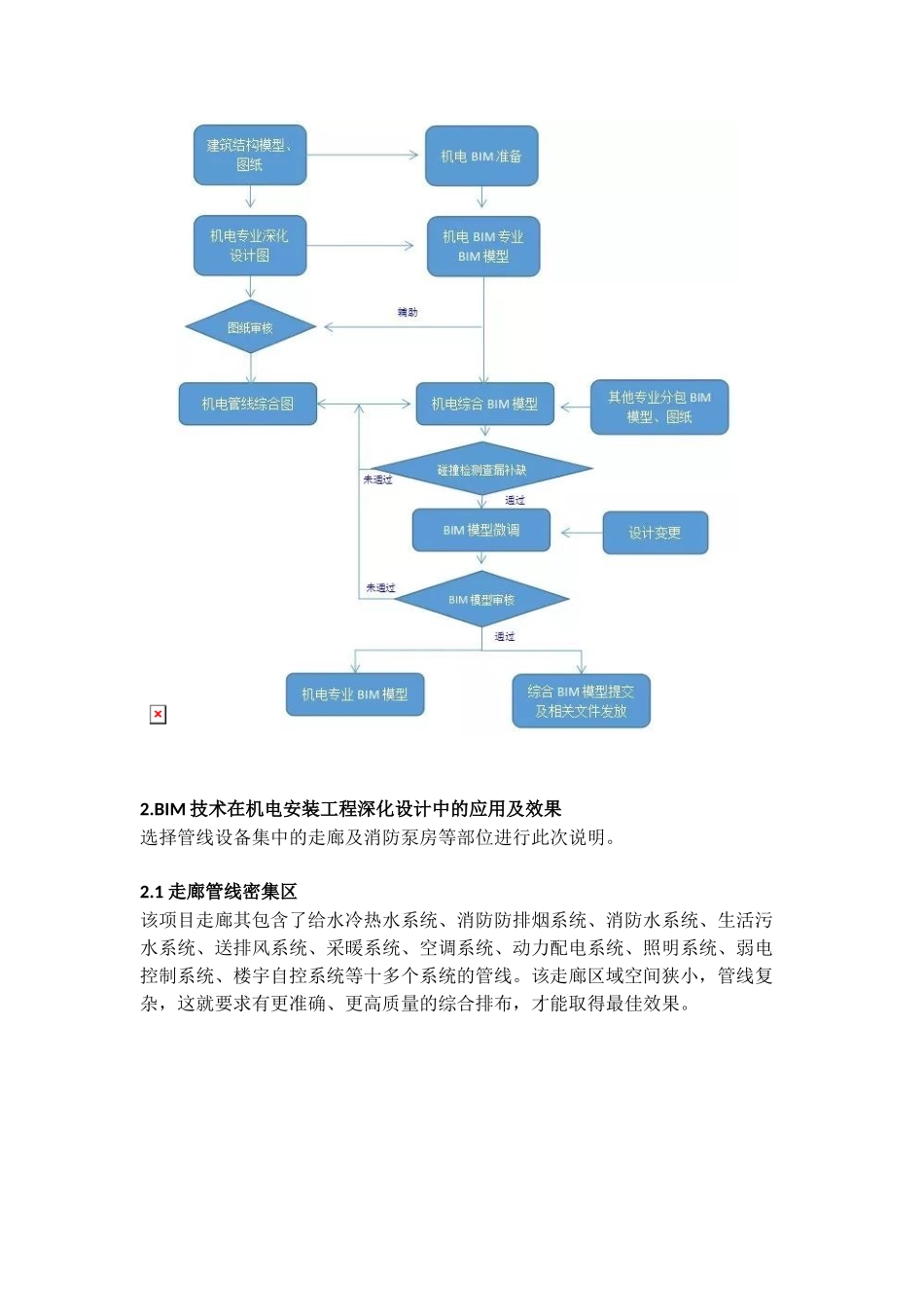

BIM 案例复杂难管的机电工程遇到 BIM我是 BIM 改变未来，我在这里与你相遇。无论你的角色是设计师、施工方、管理层、大学生……，不得不承认『建筑』承载着我们衣食住行的一切需求，人类需求的多样性与进展性决定了建筑功能的复杂与人性化。与此同时，项目功能的增多意味着对机电系统的要求更加苛刻。在 机 电 工 程 中 ， 机 电 管 线 纵 横 交 错 、 占 用 空 间 越 来 越 大 等 问 题 让 施 工 方 头 疼 不 已，BIM 或许可以提供一剂良药。再次重申， BIM 不是万能的 ，如何通过当下建筑行业最前沿的 BIM 技术解决机电问题，值得每个企业结合自身特点深化思考。每一笔经验的总结都来源于项目的深度实践与探究，每一次案例的展示都想为你激起一丝思想的涟漪。今日我们来共同探讨机电工程的 BIM 实施与探究，您的每次阅读留言与转发，都是我们继续前进的动力。项目名称：黑龙江省葵花药业股份有限公司前处理车间建设工程机电工程施工单位：哈尔滨哈飞建筑安装工程有限责任公司主要应用软件：广联达 MagiCAD一、工程概述1.工程基本情况黑龙江省葵花药业股份有限公司前处理车间建设工程项目，位于哈尔滨市五常市葵花大道，建筑面积约 1.8 多万平方米，为钢筋混凝土框架结构，地上二层，一层 6.6 米、层层 5.7 米、屋面机房 3.9 米，建筑类别为多层工业厂房，耐火等级为一级。该工程机电工程部分由哈尔滨哈飞建筑安装工程有限责任公司水电分公司负责施工，机电工程组织架构如下：（可点击图片查看大图）2.工程重难点该工程虽然建筑面积不大，结构不复杂，但该项目为医药加工厂房，对干净度要求高，机电管道多、设备多。通风管道截面积大，而福利间走廊宽度又窄，又造成有的通风管道的宽度占据整个走廊的宽度，造成施工困难。二、BIM 技术机电管线施工中的应用BIM 技术在建筑工程项目应用广泛，在机电安装中应用 BIM 技术进行各系统的管线综合布局效益明显。二维的 CAD 设计图纸，通过广联达 MagiCAD 软件转化为可视化的三维模型，再根据专业特点进行管线综合，实现二次设计，合理排布优化管道位置。不仅避开了管线之间的碰撞而导致不必要的拆改，而且提升了工作效率，提高了净空高度，美化了管线排布，节约了成本，实现了为建设工程项目增值的目的。1.机电安装工程深化设计流程本工程通过对深化过程的调整、探究形成了一套 BIM 深化流程，具体流程如下：2.BIM 技术在机电安装工程...
