BIM营运维护管理方案

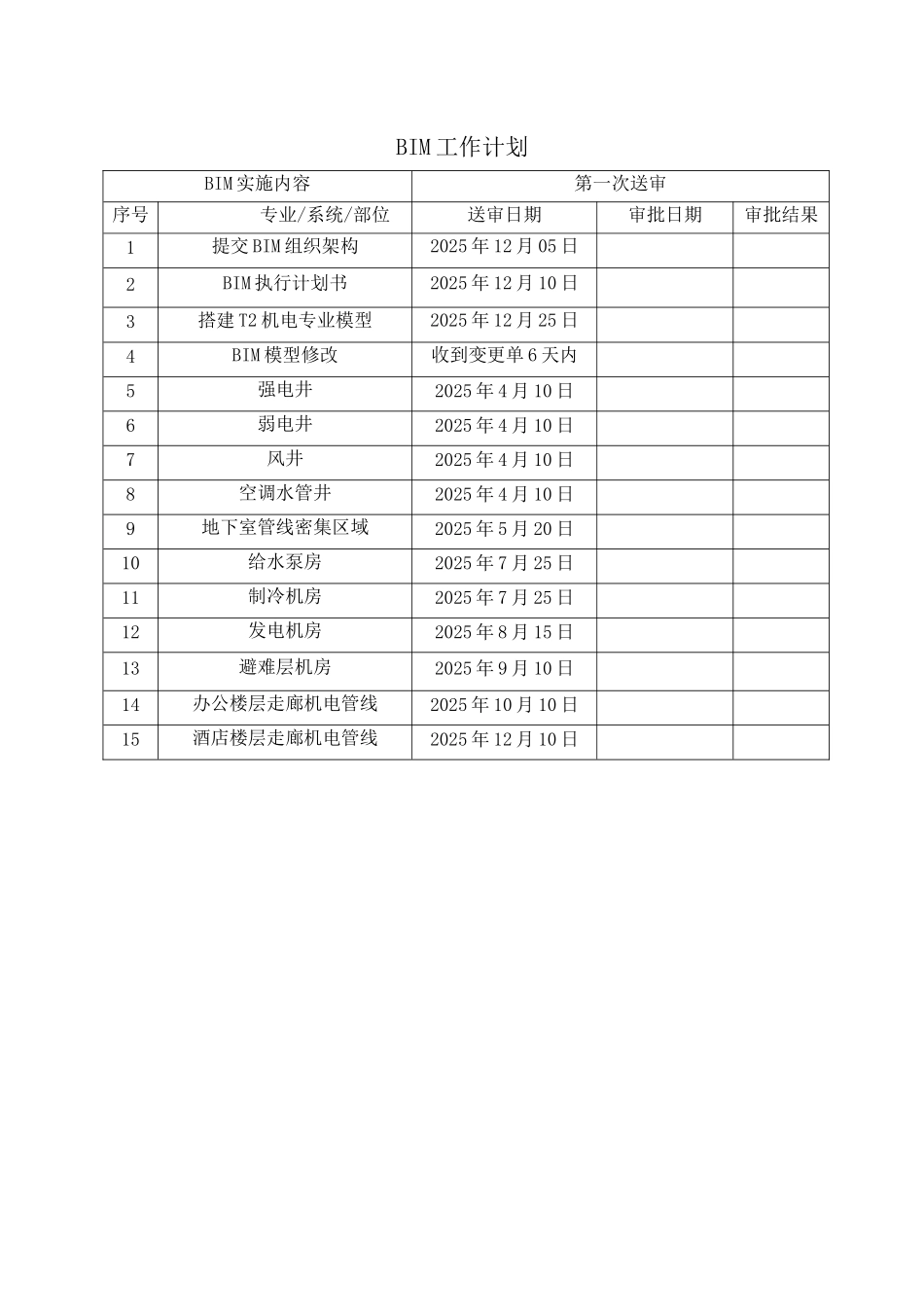

BIM 工作计划BIM 实施内容第一次送审序号专业/系统/部位送审日期审批日期审批结果1提交 BIM 组织架构2025 年 12 月 05 日2BIM 执行计划书2025 年 12 月 10 日3搭建 T2 机电专业模型2025 年 12 月 25 日4BIM 模型修改收到变更单 6 天内5强电井2025 年 4 月 10 日6弱电井2025 年 4 月 10 日7风井2025 年 4 月 10 日8空调水管井2025 年 4 月 10 日9地下室管线密集区域2025 年 5 月 20 日10给水泵房2025 年 7 月 25 日11制冷机房2025 年 7 月 25 日12发电机房2025 年 8 月 15 日13避难层机房2025 年 9 月 10 日14办公楼层走廊机电管线2025 年 10 月 10 日15酒店楼层走廊机电管线2025 年 12 月 10 日基于 BIM 的建筑机电设备运维管理系统1.概述机电设备（Mechanical, Electrical and Plumbing，MEP）工程是建筑给排水、采暖、通风与空调、建筑电气、智能建筑、建筑节能和电梯等专业工程的总称。MEP 系统是一个建筑的主要组成部分，直接影响到建筑的安全性、运营效率、能源利用以及结构和建筑设计的灵活性等。传统的 MEP 运维信息主要来源于纸质的竣工资料，在设备属性查询，维修方案和检测计划的确定，以及对紧急事件的应急处理时，往往需要从海量纸质的图纸和文档中寻找所需的信息，这一过程无疑是费时费劲。建筑信息模型（Building Information Model，BIM）技术通过 3D 数字化技术为运维管理提供虚拟模型，直观形象地展示各个机电设备系统的空间布局和逻辑关系，并将其相关的所有工程信息电子化和集成化，对 MEP 的运维管理起到非常重要的作用。其中，BIM 是以三维数字技术为基础，集成了建筑工程项目各种相关信息的工程数据模型，是对工程项目设施实体与功能特性的数字化表达。近十年来的讨论和应用表明 ，BIM 对于支持传统建筑业的技术改造、升级和创新，具有巨大的应用潜质和经济效益。基于从设计和施工阶段所建立的面对机电设备的 BIM 模型，创建机电设备全信息数据库，用于信息的综合存储与管理。在此基础上，开发基于 BIM 的建筑机电设备运维管理系统（BIM-MEP-FMS），其目的一方面是为了实现 MEP 安装过程和运营阶段的信息共享，以及安装完成后将实体建筑和虚拟的机电 BIM 模型一起集成交付；另一方面是为了加强运营期 MEP 的综合信息化管理，为保障所有设备系统的安全运行提供高效的手段和技术支持。2.系统介绍2.1 系统架构目...
