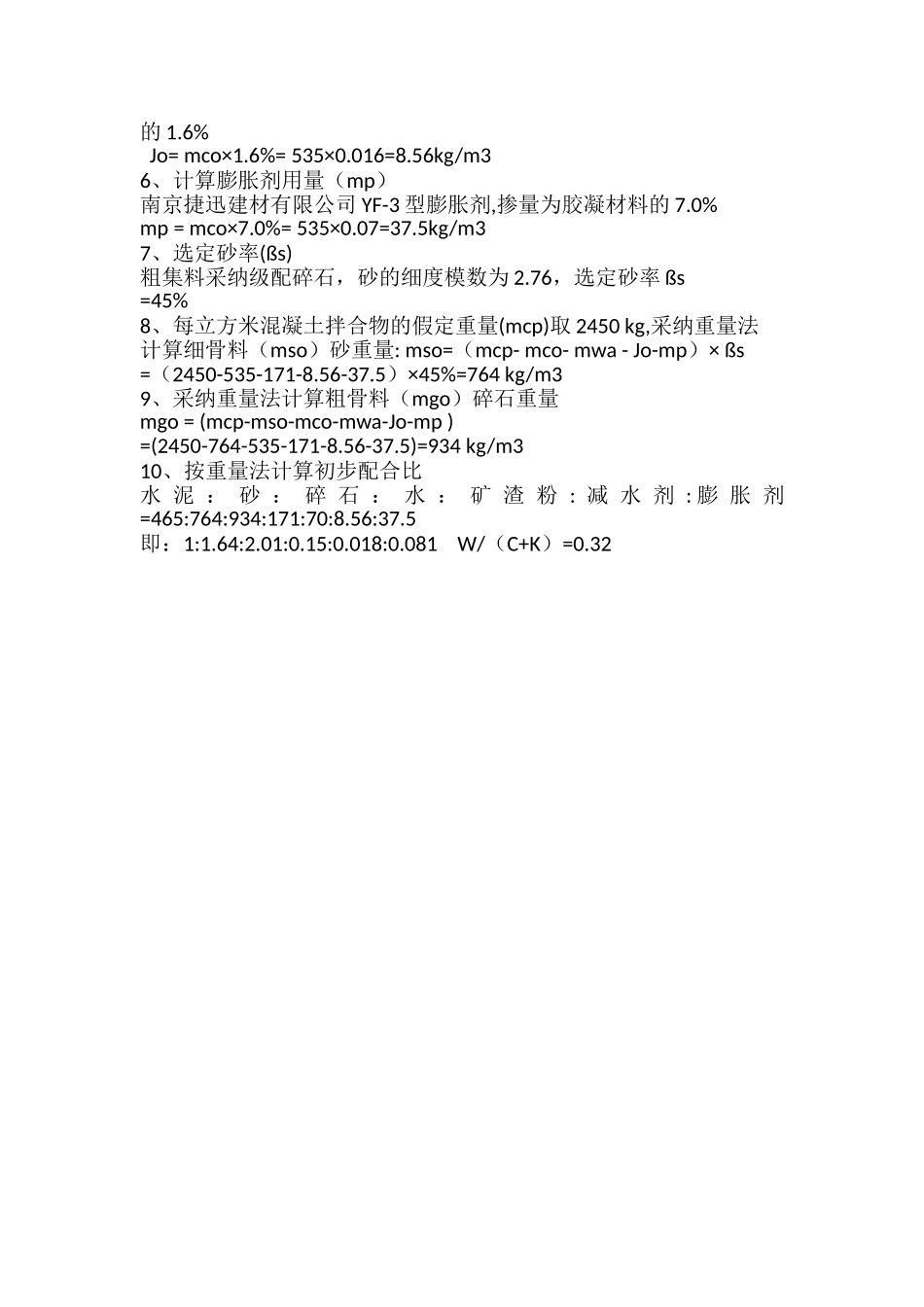

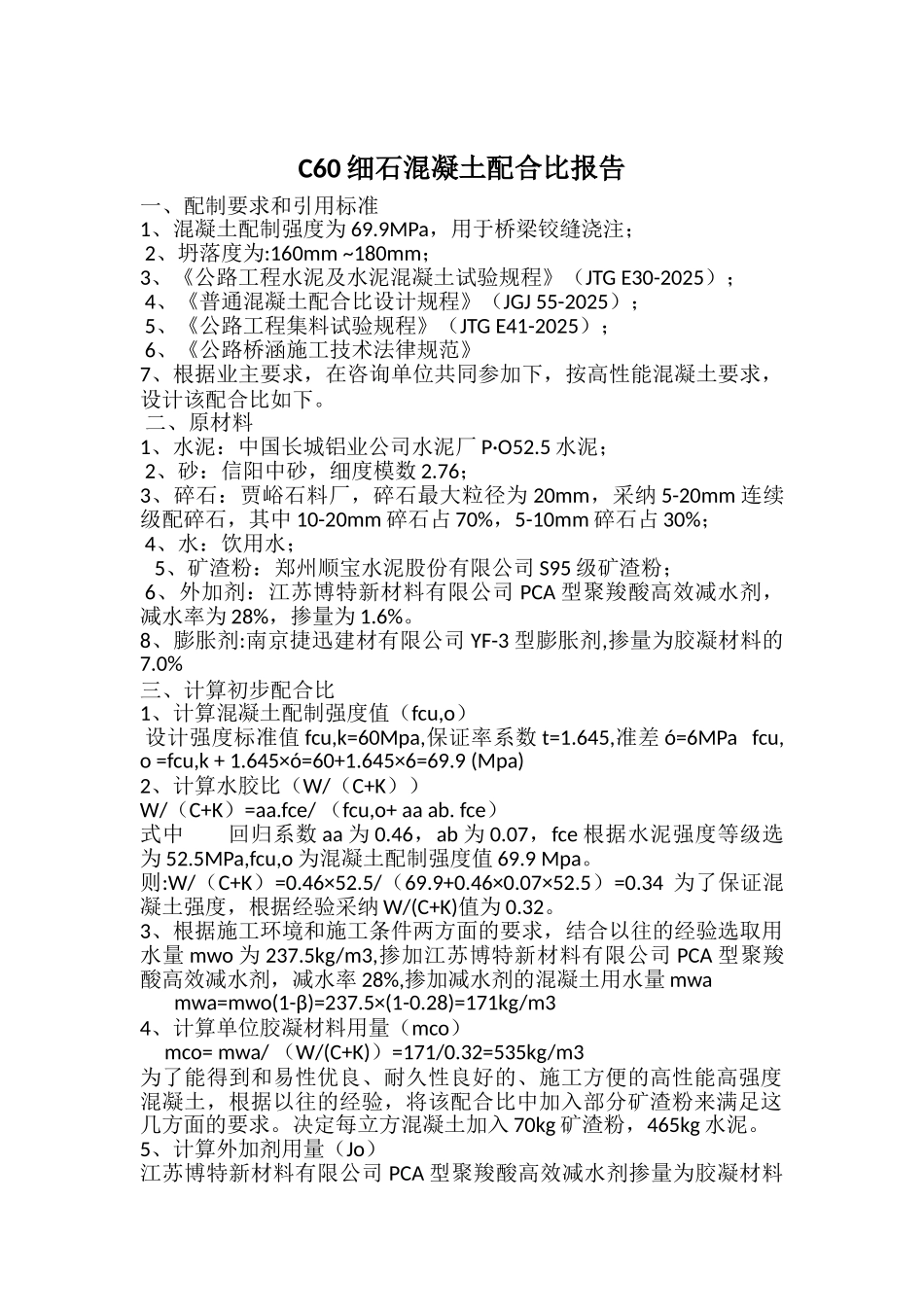

C60 细石混凝土配合比报告一、配制要求和引用标准 1、混凝土配制强度为 69.9MPa，用于桥梁铰缝浇注； 2、坍落度为:160mm ~180mm； 3、《公路工程水泥及水泥混凝土试验规程》（JTG E30-2025）； 4、《普通混凝土配合比设计规程》（JGJ 55-2025）； 5、《公路工程集料试验规程》（JTG E41-2025）； 6、《公路桥涵施工技术法律规范》7、根据业主要求，在咨询单位共同参加下，按高性能混凝土要求，设计该配合比如下。 二、原材料 1、水泥：中国长城铝业公司水泥厂 P·O52.5 水泥； 2、砂：信阳中砂，细度模数 2.76； 3、碎石：贾峪石料厂，碎石最大粒径为 20mm，采纳 5-20mm 连续级配碎石，其中 10-20mm 碎石占 70%，5-10mm 碎石占 30%； 4、水：饮用水； 5、矿渣粉：郑州顺宝水泥股份有限公司 S95 级矿渣粉； 6、外加剂：江苏博特新材料有限公司 PCA 型聚羧酸高效减水剂，减水率为 28%，掺量为 1.6%。 8、膨胀剂:南京捷迅建材有限公司 YF-3 型膨胀剂,掺量为胶凝材料的7.0% 三、计算初步配合比 1、计算混凝土配制强度值（fcu,o） 设计强度标准值 fcu,k=60Mpa,保证率系数 t=1.645,准差 ó=6MPa fcu,o =fcu,k + 1.645×ó=60+1.645×6=69.9 (Mpa) 2、计算水胶比（W/（C+K）） W/（C+K）=aa.fce/ （fcu,o+ aa ab. fce） 式中 回归系数 aa 为 0.46，ab 为 0.07，fce 根据水泥强度等级选为 52.5MPa,fcu,o 为混凝土配制强度值 69.9 Mpa。 则:W/（C+K）=0.46×52.5/（69.9+0.46×0.07×52.5）=0.34 为了保证混凝土强度，根据经验采纳 W/(C+K)值为 0.32。 3、根据施工环境和施工条件两方面的要求，结合以往的经验选取用水量 mwo 为 237.5kg/m3,掺加江苏博特新材料有限公司 PCA 型聚羧酸高效减水剂，减水率 28%,掺加减水剂的混凝土用水量 mwa mwa=mwo(1-β)=237.5×(1-0.28)=171kg/m3 4、计算单位胶凝材料用量（mco） mco= mwa/ （W/(C+K)）=171/0.32=535kg/m3 为了能得到和易性优良、耐久性良好的、施工方便的高性能高强度混凝土，根据以往的经验，将该配合比中加入部分矿渣粉来满足这几方面的要求。决定每立方混凝土加入 70kg 矿渣粉，465kg 水泥。 5、计算外加剂用量（Jo） 江苏博特新材料有限公司 PCA 型聚羧酸高效减水剂掺量为胶凝材料的 1.6% Jo= mco×1.6%= 535×0.016=8.56kg/m3 6、计算膨胀剂用量（mp） 南京捷迅建材有限公司 YF-3 型膨胀剂,掺...
