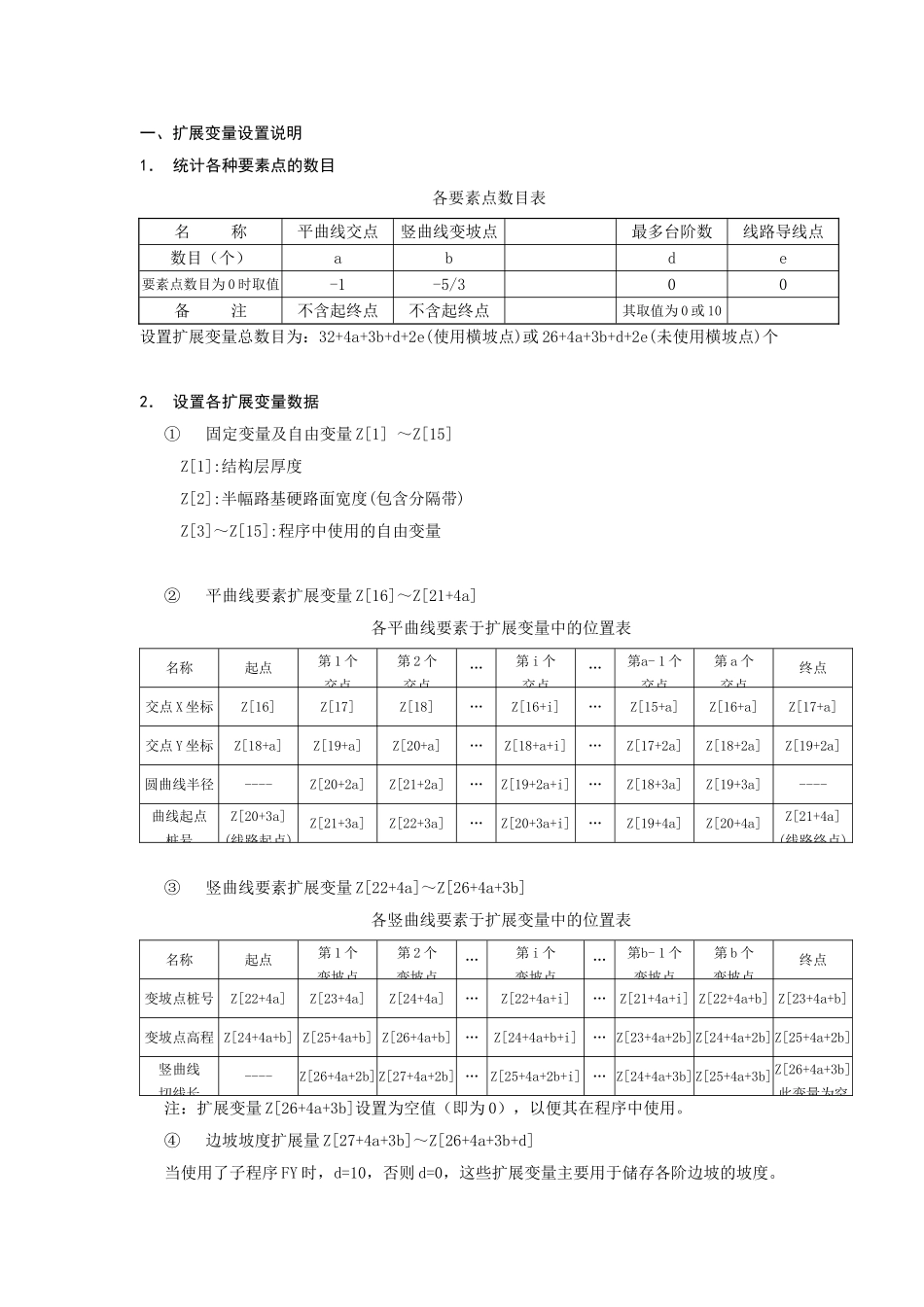

一、扩展变量设置说明1． 统计各种要素点的数目各要素点数目表名 称平曲线交点竖曲线变坡点最多台阶数线路导线点数目（个）abde要素点数目为 0 时取值-1-5/300备 注不含起终点不含起终点其取值为 0 或 10设置扩展变量总数目为：32+4a+3b+d+2e(使用横坡点)或 26+4a+3b+d+2e(未使用横坡点)个2． 设置各扩展变量数据①固定变量及自由变量 Z[1] ～Z[15] Z[1]:结构层厚度 Z[2]:半幅路基硬路面宽度(包含分隔带) Z[3]～Z[15]:程序中使用的自由变量②平曲线要素扩展变量 Z[16]～Z[21+4a]各平曲线要素于扩展变量中的位置表名称起点第 1 个交点第 2 个交点…第 i 个交点…第a- 1 个交点第 a 个交点终点交点 X 坐标Z[16]Z[17]Z[18]…Z[16+i]…Z[15+a]Z[16+a]Z[17+a]交点 Y 坐标Z[18+a]Z[19+a]Z[20+a]…Z[18+a+i]…Z[17+2a]Z[18+2a]Z[19+2a]圆曲线半径----Z[20+2a]Z[21+2a]…Z[19+2a+i]…Z[18+3a]Z[19+3a]----曲线起点桩号Z[20+3a](线路起点)Z[21+3a]Z[22+3a]…Z[20+3a+i]…Z[19+4a]Z[20+4a]Z[21+4a](线路终点)③竖曲线要素扩展变量 Z[22+4a]～Z[26+4a+3b]各竖曲线要素于扩展变量中的位置表名称起点第 1 个变坡点第 2 个变坡点…第 i 个变坡点…第b- 1 个变坡点第 b 个变坡点终点变坡点桩号Z[22+4a]Z[23+4a]Z[24+4a]…Z[22+4a+i]…Z[21+4a+i] Z[22+4a+b] Z[23+4a+b]变坡点高程 Z[24+4a+b] Z[25+4a+b] Z[26+4a+b]…Z[24+4a+b+i]… Z[23+4a+2b] Z[24+4a+2b] Z[25+4a+2b]竖曲线切线长----Z[26+4a+2b] Z[27+4a+2b] …Z[25+4a+2b+i]… Z[24+4a+3b] Z[25+4a+3b] Z[26+4a+3b]此变量为空注：扩展变量 Z[26+4a+3b]设置为空值（即为 0），以便其在程序中使用。④边坡坡度扩展量 Z[27+4a+3b]～Z[26+4a+3b+d]当使用了子程序 FY 时，d=10，否则 d=0，这些扩展变量主要用于储存各阶边坡的坡度。⑤导线点扩展变量 Z[27+4a+3b+d]～Z[26+4a+3b+d+2e]各导线点坐标值于扩展变量中的位置表名称第 1 个导线点第 2 个导线点…第 i 个导线点…第c- 1 个导线点第 d 个导线点X 坐标Z[27+4a+3b+d]Z[28+4a+3b+d]…Z[26+4a+3b+d+i]…Z[25+4a+3b+d+e]Z[26+4a+3b+d+e]Y 坐标Z[27+4a+3b+d+e]Z[28+4a+3b+d+e]…Z[26+4a+3b+d+e+i]…Z[25+4a+3b+d+2e]Z[26+4a+3b+d+2e]⑥路基横断面点扩展变量 Z[27+4a+3b+d+2e]～Z[32+4a+3b+d+2e](根据情况可省)Z[27+4a+3b+d+2e]=-11.5（路基横坡 1#点）Z[28+4a+3b+d+2e]=-6.0（路基横...
