CATIA+V5+轮胎设计之运用

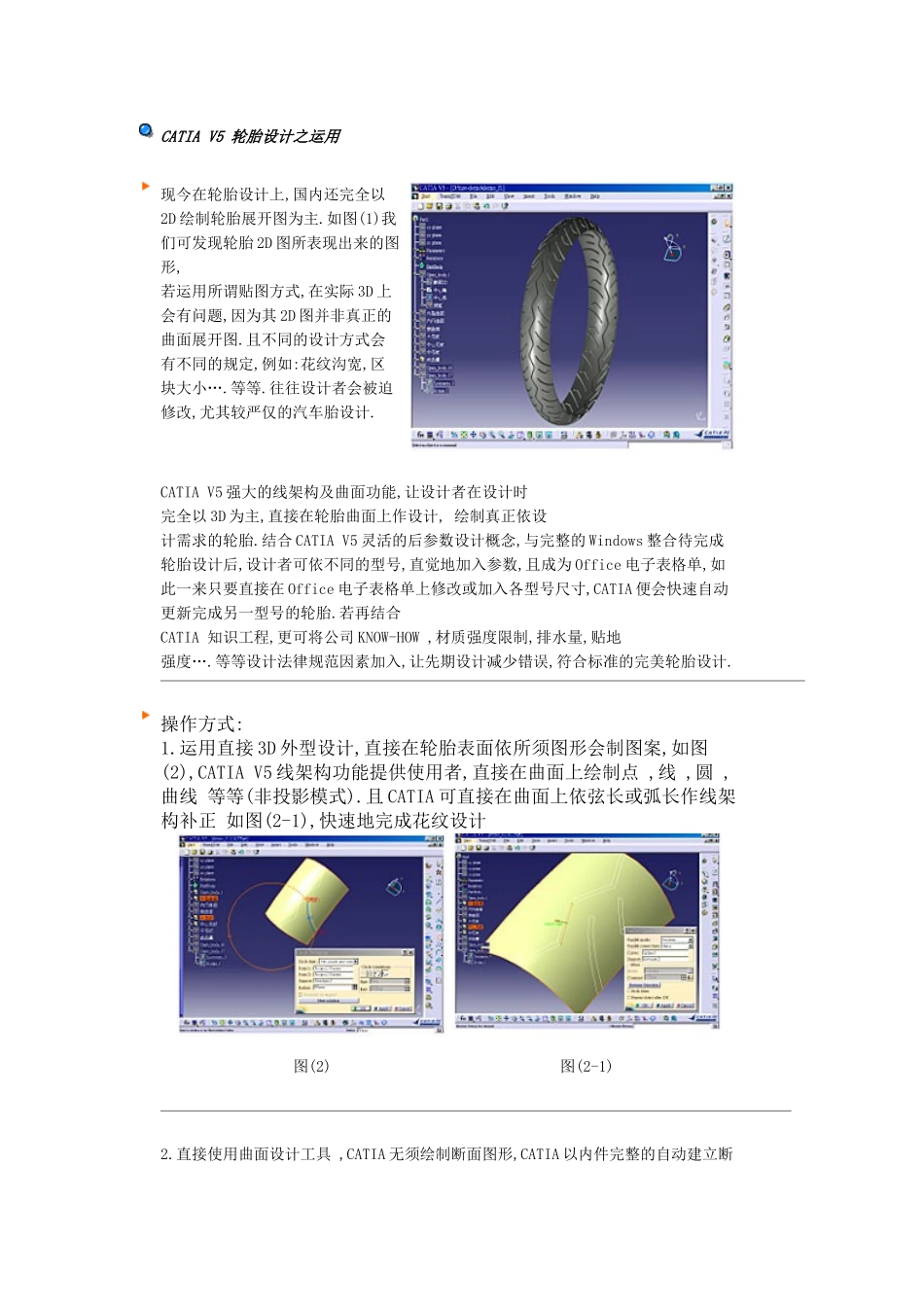

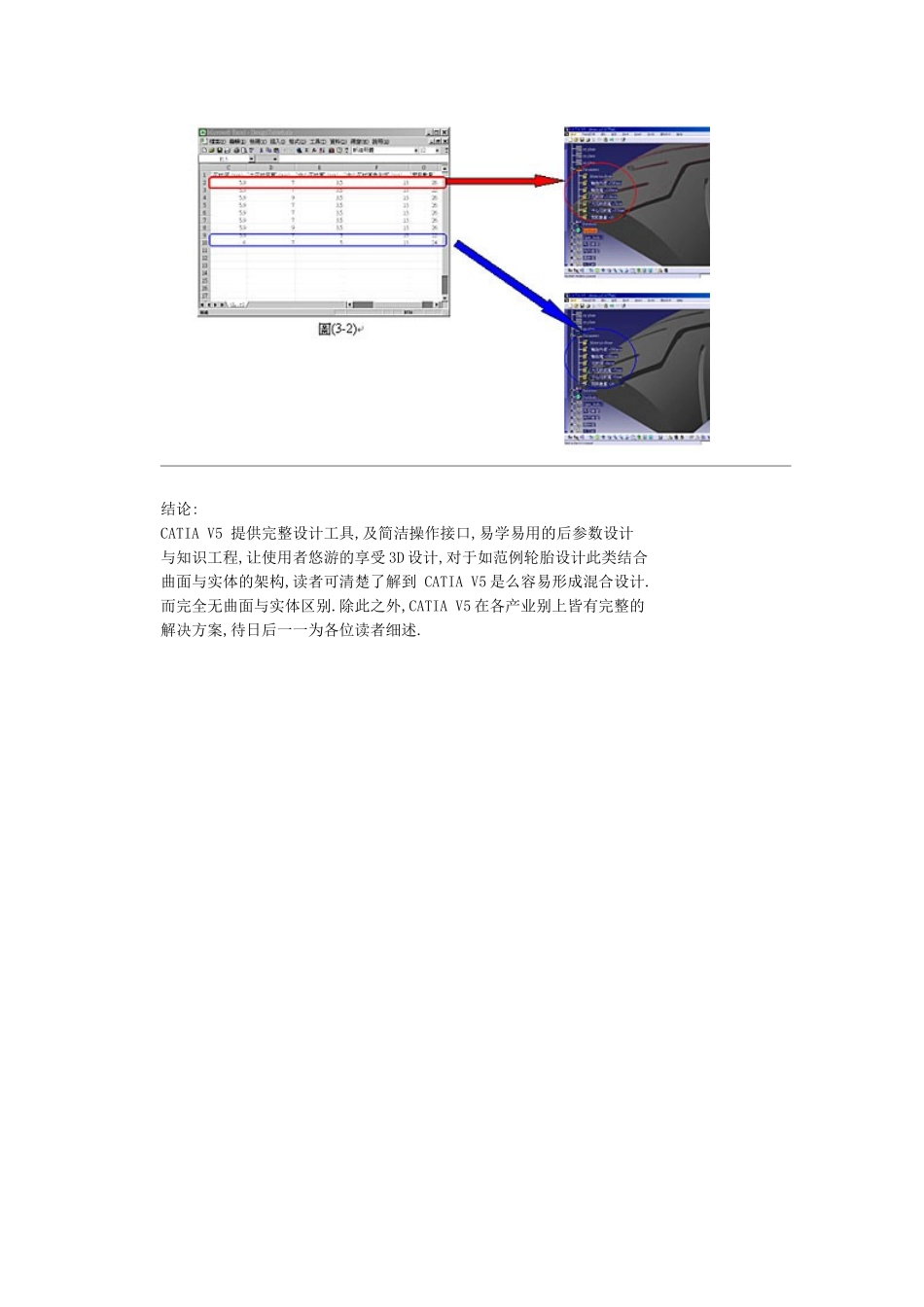

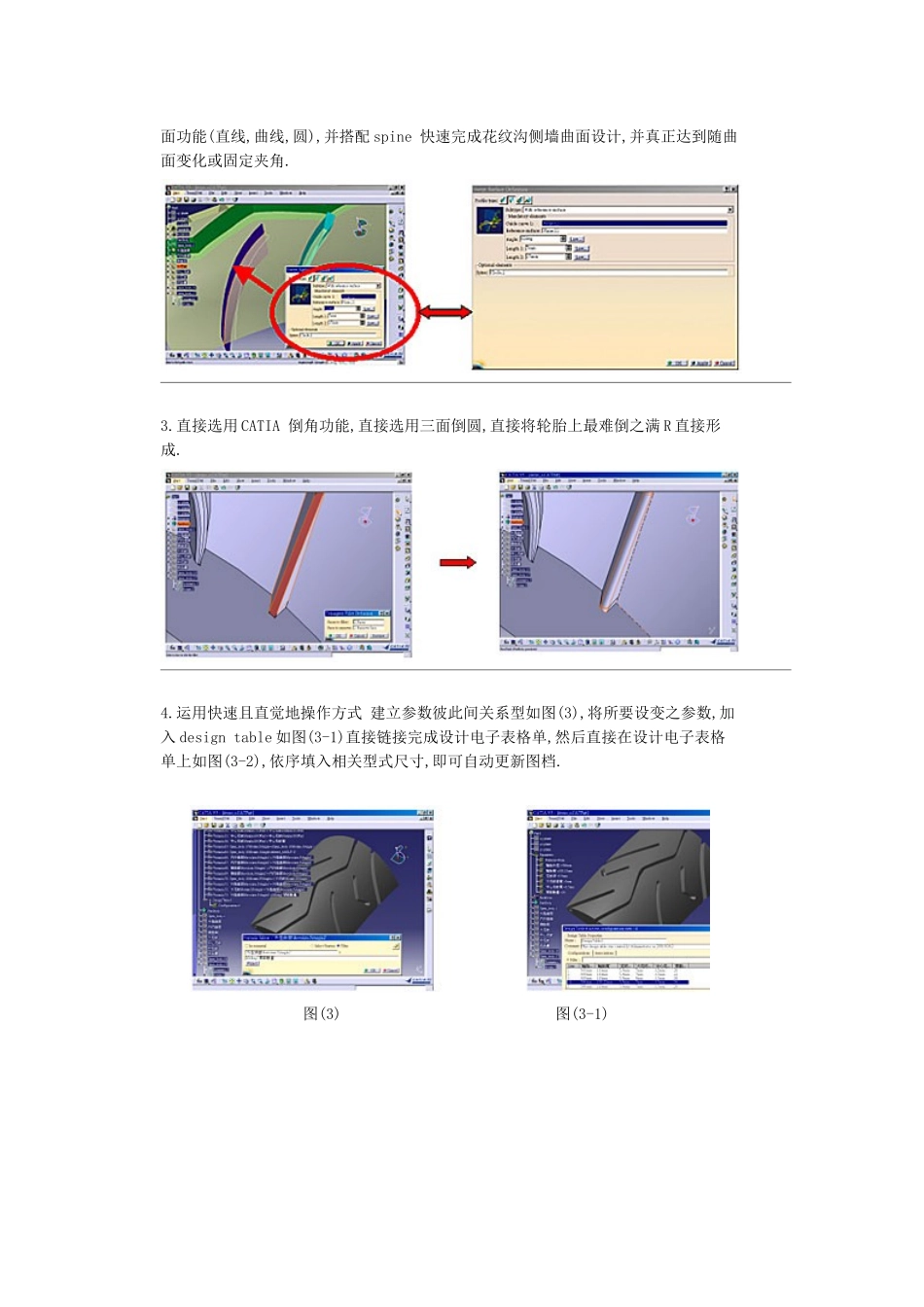

CATIA V5 轮胎设计之运用现今在轮胎设计上,国内还完全以2D 绘制轮胎展开图为主.如图(1)我们可发现轮胎 2D 图所表现出来的图形,若运用所谓贴图方式,在实际 3D 上会有问题,因为其 2D 图并非真正的曲面展开图.且不同的设计方式会有不同的规定,例如:花纹沟宽,区块大小….等等.往往设计者会被迫修改,尤其较严仅的汽车胎设计.CATIA V5 强大的线架构及曲面功能,让设计者在设计时完全以 3D 为主,直接在轮胎曲面上作设计, 绘制真正依设计需求的轮胎.结合 CATIA V5 灵活的后参数设计概念,与完整的 Windows 整合待完成轮胎设计后,设计者可依不同的型号,直觉地加入参数,且成为 Office 电子表格单,如此一来只要直接在 Office 电子表格单上修改或加入各型号尺寸,CATIA 便会快速自动更新完成另一型号的轮胎.若再结合CATIA 知识工程,更可将公司 KNOW-HOW ,材质强度限制,排水量,贴地强度….等等设计法律规范因素加入,让先期设计减少错误,符合标准的完美轮胎设计.操作方式:1.运用直接 3D 外型设计,直接在轮胎表面依所须图形会制图案,如图(2),CATIA V5 线架构功能提供使用者,直接在曲面上绘制点 ,线 ,圆 ,曲线 等等(非投影模式).且 CATIA 可直接在曲面上依弦长或弧长作线架构补正 如图(2-1),快速地完成花纹设计图(2) 图(2-1) 2.直接使用曲面设计工具 ,CATIA 无须绘制断面图形,CATIA 以内件完整的自动建立断面功能(直线,曲线,圆),并搭配 spine 快速完成花纹沟侧墙曲面设计,并真正达到随曲面变化或固定夹角. 3.直接选用 CATIA 倒角功能,直接选用三面倒圆,直接将轮胎上最难倒之满 R 直接形成. 4.运用快速且直觉地操作方式 建立参数彼此间关系型如图(3),将所要设变之参数,加入 design table 如图(3-1)直接链接完成设计电子表格单,然后直接在设计电子表格单上如图(3-2),依序填入相关型式尺寸,即可自动更新图档. 图(3) 图(3-1) 结论:CATIA V5 提供完整设计工具,及简洁操作接口,易学易用的后参数设计与知识工程,让使用者悠游的享受 3D 设计,对于如范例轮胎设计此类结合曲面与实体的架构,读者可清楚了解到 CATIA V5 是么容易形成混合设计.而完全无曲面与实体区别.除此之外,CATIA V5 在各产业别上皆有完整的解决方案,待日后一一为各位读者细述.
