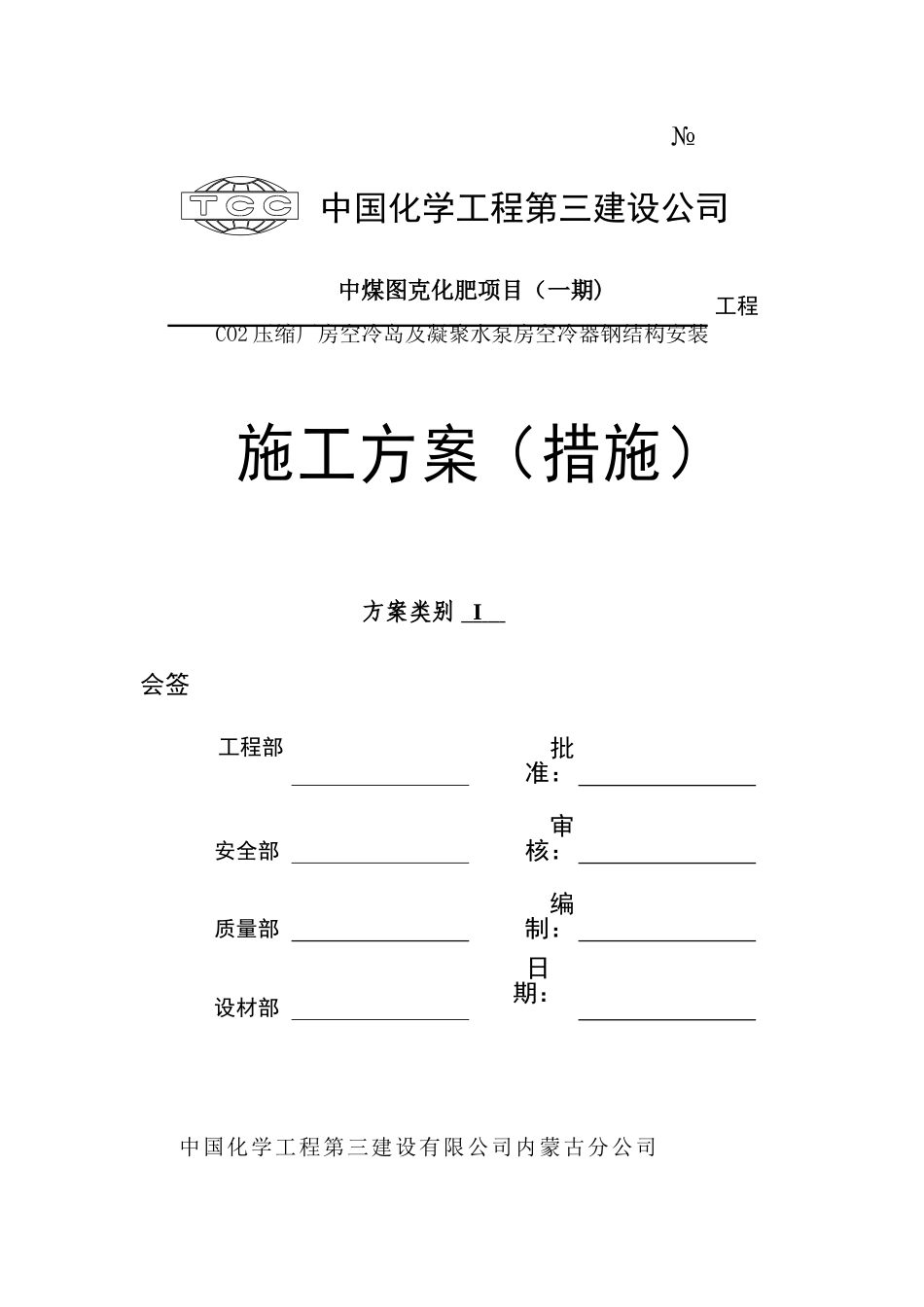

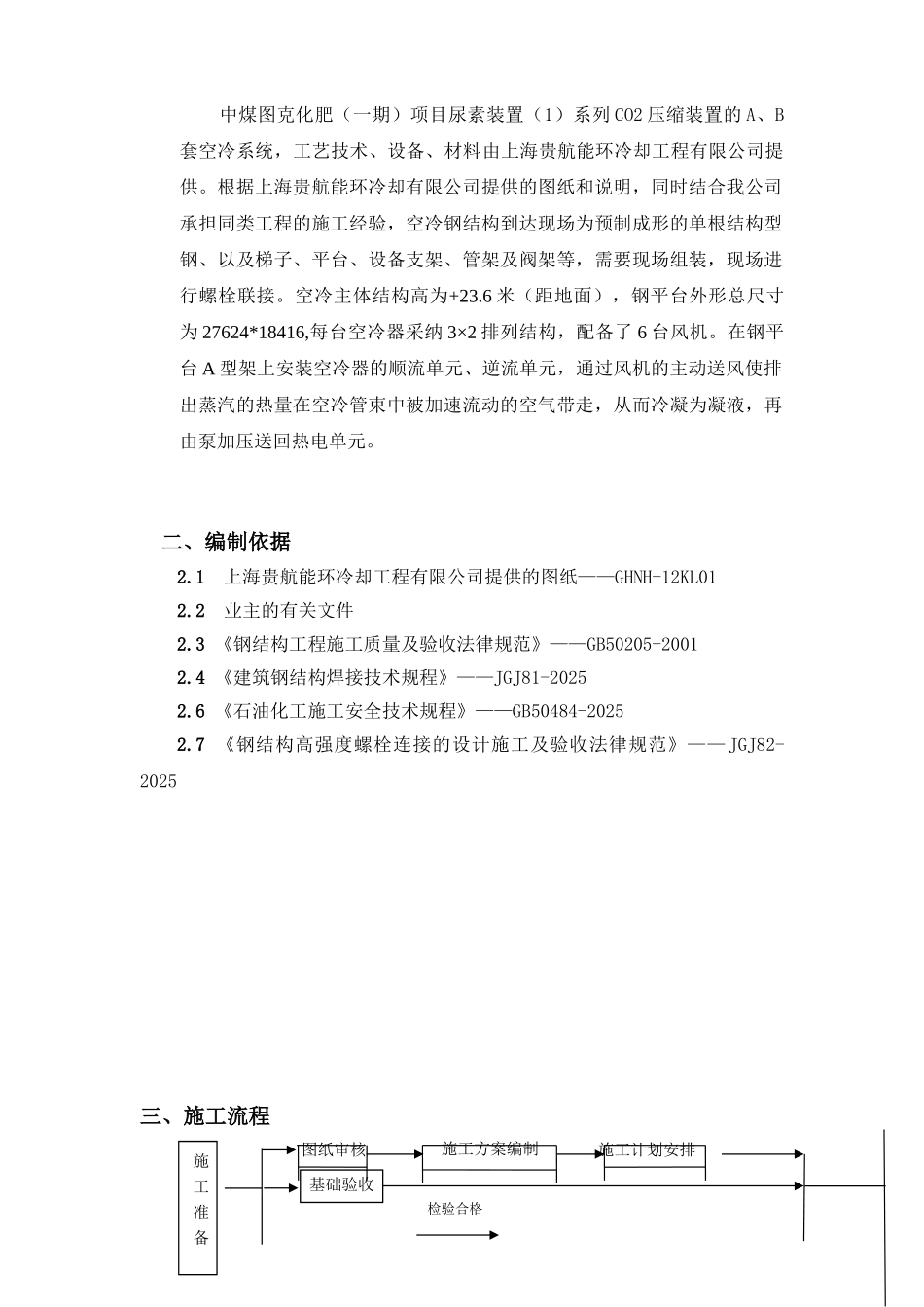

中国化学工程第三建设公司 中煤图克化肥项目（一期) 工程CO2 压缩厂房空冷岛及凝聚水泵房空冷器钢结构安装 施工方案（措施）方案类别 I 会签工程部 批准：安全部审核：质量部编制：设材部日期： 中国化学工程第三建设有限公司内蒙古分公司 №目 录一、工程概述 ……………………………………………………… 3二、编制依据 ……………………………………………………… 3三、施工流程 ……………………………………………………… 4四、主要施工工程量与关键工序 ………………………………… 4五、施工程序与方法 ………………………………………………5六、施工质量保证措施…………………………………………… 12七、施工安全与环境保护施工技术措施………………………… 16八、施工进度计划 …………………………………………………18九、劳动力计划 ………………………………………………… 18十、主要机索具一览表 ……、…………………………………… 19十一、危害源辨识 ……………………………………………… 20附：空冷器钢平台总图 空冷器 A 型架总图一、工程概述 中煤图克化肥（一期）项目尿素装置（1）系列 CO2 压缩装置的 A、B套空冷系统，工艺技术、设备、材料由上海贵航能环冷却工程有限公司提供。根据上海贵航能环冷却有限公司提供的图纸和说明，同时结合我公司承担同类工程的施工经验，空冷钢结构到达现场为预制成形的单根结构型钢、以及梯子、平台、设备支架、管架及阀架等，需要现场组装，现场进行螺栓联接。空冷主体结构高为+23.6 米（距地面），钢平台外形总尺寸为 27624*18416,每台空冷器采纳 3×2 排列结构，配备了 6 台风机。在钢平台 A 型架上安装空冷器的顺流单元、逆流单元，通过风机的主动送风使排出蒸汽的热量在空冷管束中被加速流动的空气带走，从而冷凝为凝液，再由泵加压送回热电单元。二、编制依据2.1 上海贵航能环冷却工程有限公司提供的图纸——GHNH-12KL012.2 业主的有关文件2.3 《钢结构工程施工质量及验收法律规范》——GB50205-20012.4 《建筑钢结构焊接技术规程》——JGJ81-2025 2.6 《石油化工施工安全技术规程》——GB50484-20252.7 《钢结构高强度螺栓连接的设计施工及验收法律规范》—— JGJ82-2025三、施工流程施工方案编制 施工计划安排施 工 准 备图纸审核检验合格基础验收四、主要施工工程量与关键工序4.1 主要施工工程量一览表序号 名...
