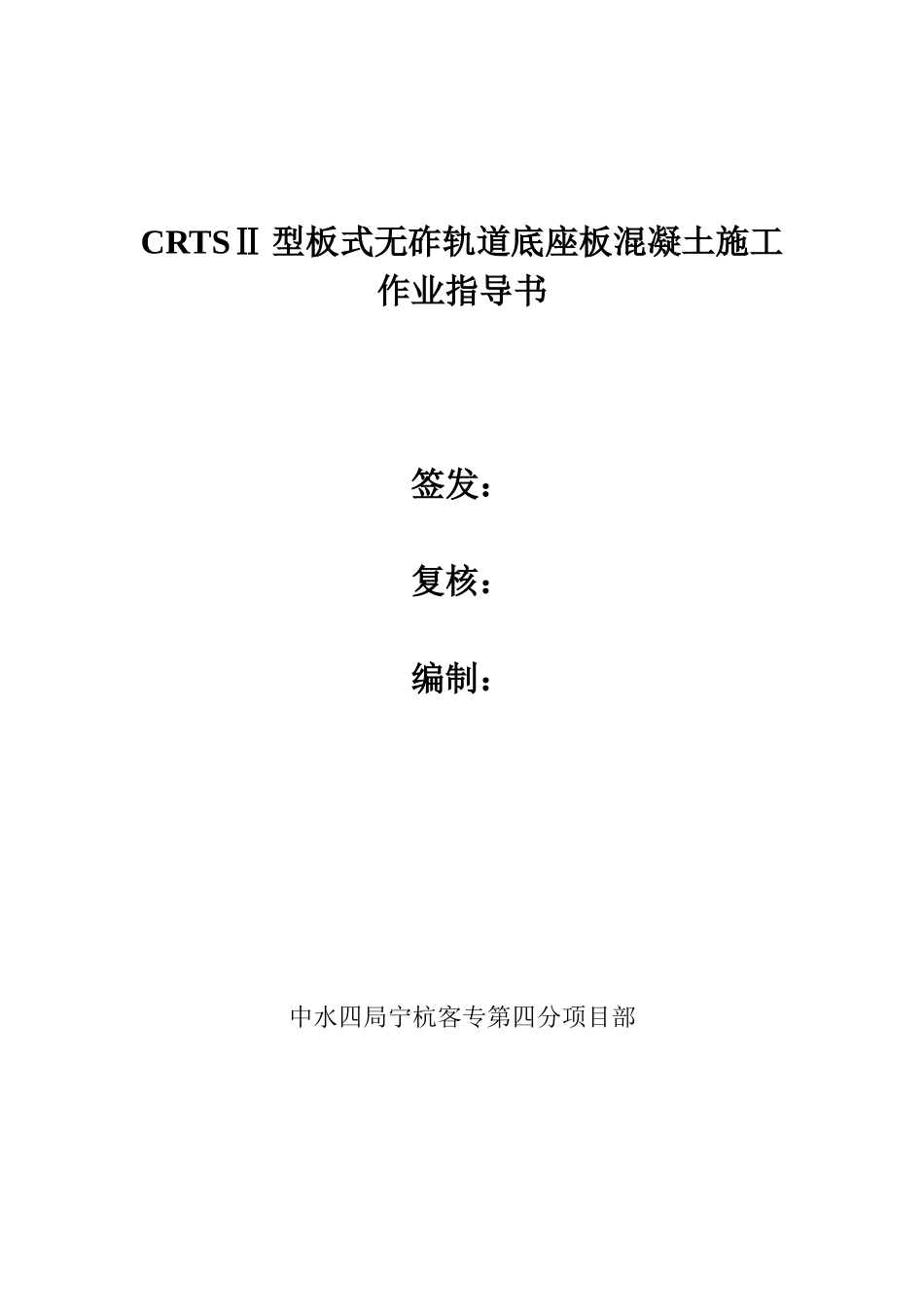

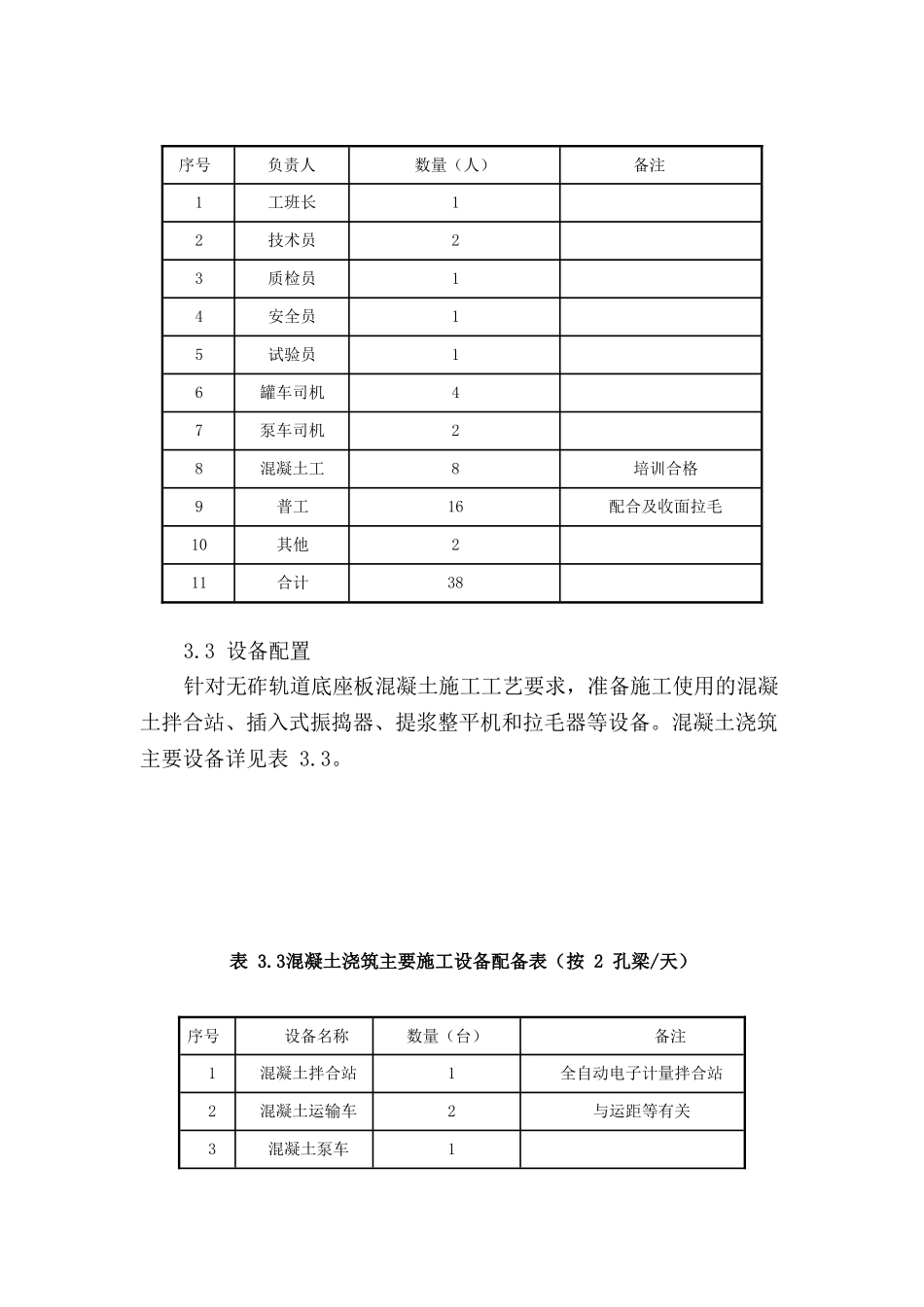

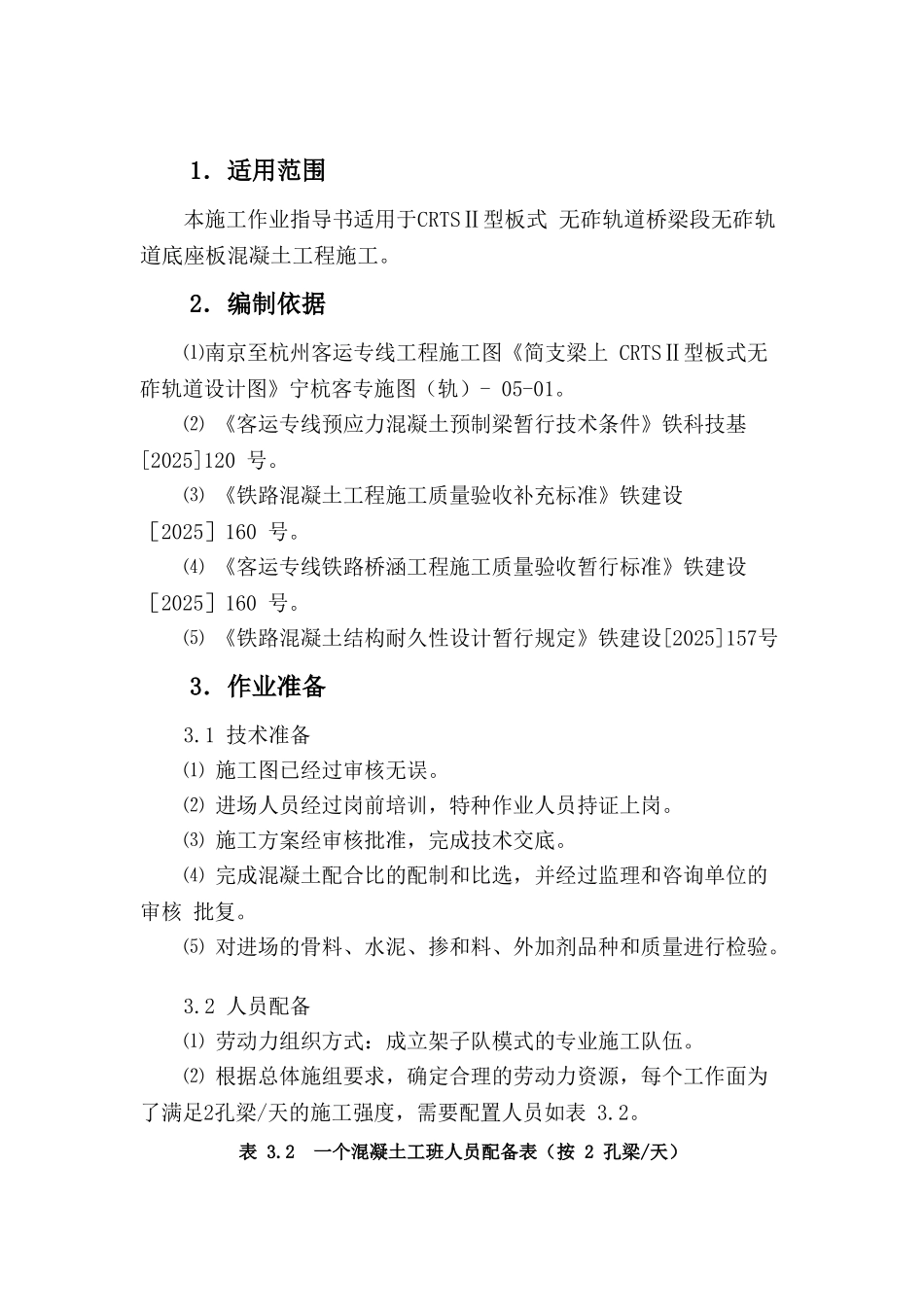

CRTSⅡ 型板式无砟轨道底座板混凝土施工作业指导书签发：复核：编制：中水四局宁杭客专第四分项目部1．适用范围本施工作业指导书适用于CRTSⅡ型板式 无砟轨道桥梁段无砟轨道底座板混凝土工程施工。2．编制依据⑴南京至杭州客运专线工程施工图《简支梁上 CRTSⅡ型板式无砟轨道设计图》宁杭客专施图（轨）- 05-01。⑵ 《客运专线预应力混凝土预制梁暂行技术条件》铁科技基 [2025]120 号。⑶ 《铁路混凝土工程施工质量验收补充标准》铁建设［2025］160 号。⑷ 《客运专线铁路桥涵工程施工质量验收暂行标准》铁建设［2025］160 号。⑸ 《铁路混凝土结构耐久性设计暂行规定》铁建设[2025]157号3．作业准备3.1 技术准备⑴ 施工图已经过审核无误。⑵ 进场人员经过岗前培训，特种作业人员持证上岗。⑶ 施工方案经审核批准，完成技术交底。⑷ 完成混凝土配合比的配制和比选，并经过监理和咨询单位的审核 批复。⑸ 对进场的骨料、水泥、掺和料、外加剂品种和质量进行检验。3.2 人员配备⑴ 劳动力组织方式：成立架子队模式的专业施工队伍。⑵ 根据总体施组要求，确定合理的劳动力资源，每个工作面为了满足2孔梁/天的施工强度，需要配置人员如表 3.2。表 3.2 一个混凝土工班人员配备表（按 2 孔梁/天）序号负责人数量（人）备注1工班长12技术员23质检员14安全员15试验员16罐车司机47泵车司机28混凝土工8培训合格9普工16配合及收面拉毛10其他211合计383.3 设备配置针对无砟轨道底座板混凝土施工工艺要求，准备施工使用的混凝土拌合站、插入式振捣器、提浆整平机和拉毛器等设备。混凝土浇筑主要设备详见表 3.3。表 3.3混凝土浇筑主要施工设备配备表（按 2 孔梁/天）序号设备名称数量（台）备注1混凝土拌合站1全自动电子计量拌合站2混凝土运输车2与运距等有关3混凝土泵车1施工准备混凝土拌制混凝土运输混凝土浇筑收面、收排水坡拉 毛混凝土养生4插入式振捣器85提浆整平机26拉毛器43.4 现场条件⑴ 模板、钢筋和各种预埋构件等工序的检查签证及整修手续均已办妥。⑵ 浇注混凝土所需的骨料、水泥、掺和料、外加剂等已到达拌合站，并经检验合格。⑶ 混凝土拌合站、输送设备等处于正常状态。⑷ 保证水电供应，有应急措施。⑸ 容易损坏的机具和零部件有备用品。4．施工工艺流程底座板混凝土采纳混凝土拌合站集中拌制，混凝土运输车运至现场， 砼泵车泵送入模，插入式振捣器振捣密实，提浆整平机整平，人工收面。 见图 4-1。图...
