DMP303断路器操作装置说明书

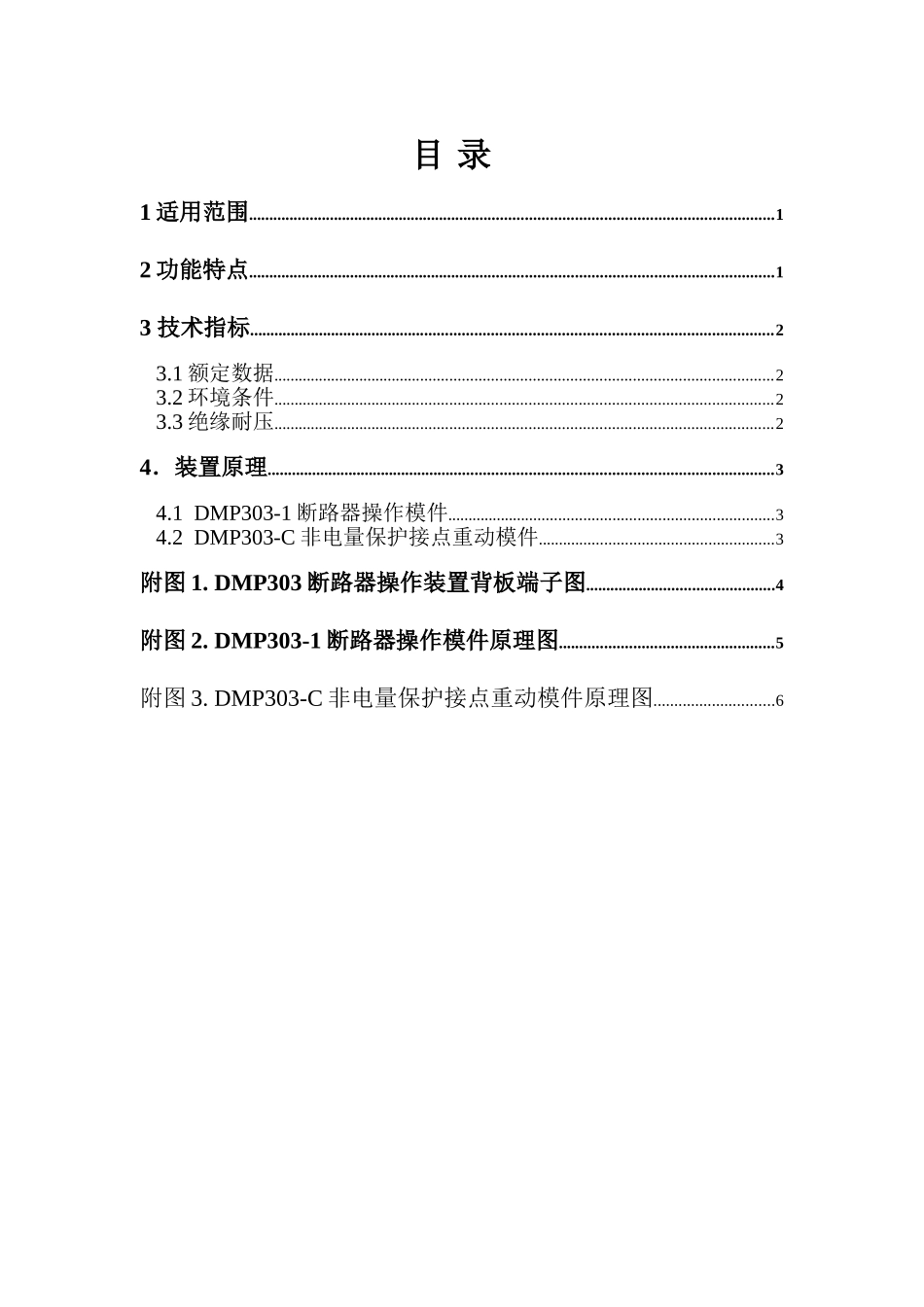

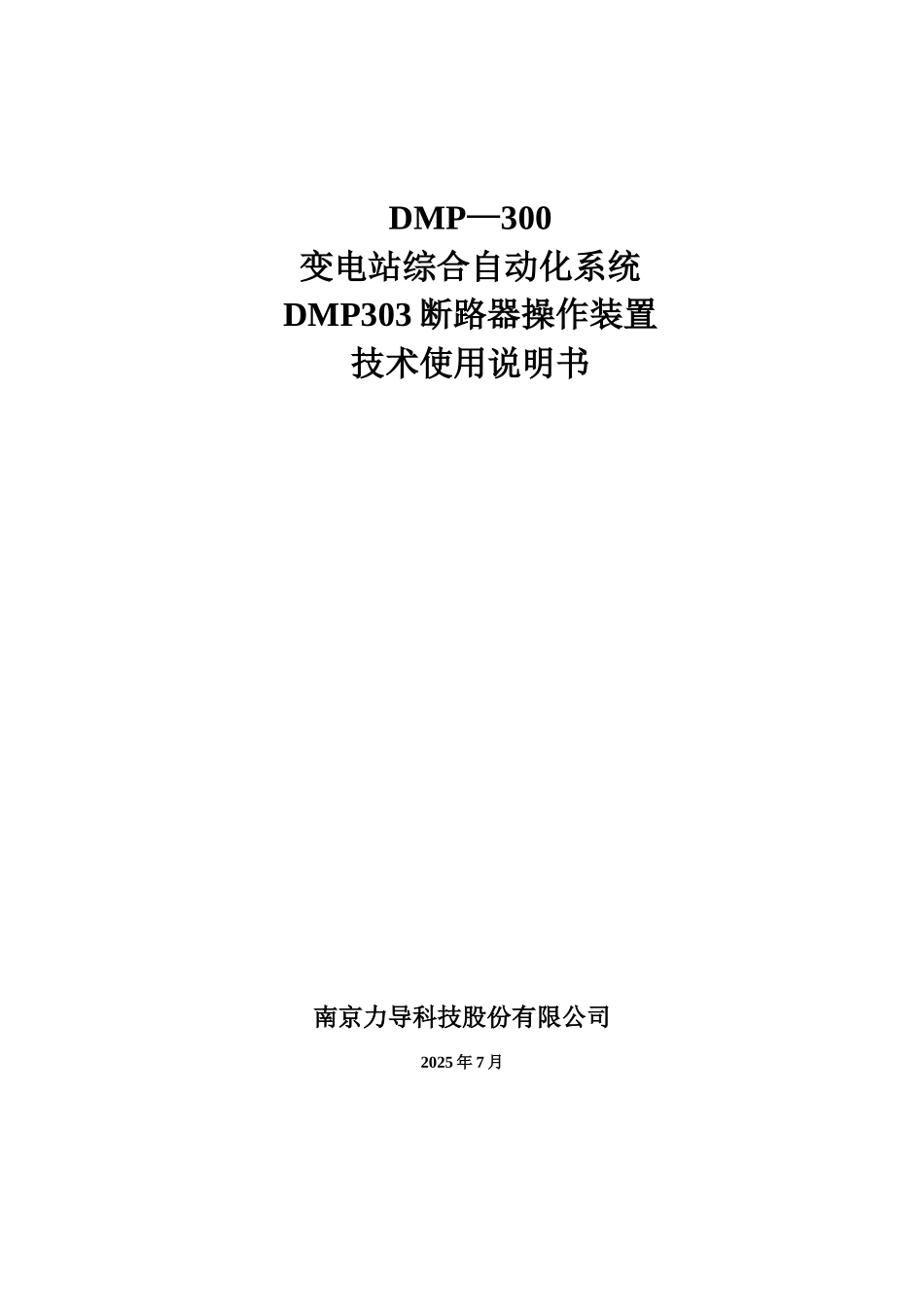

DMP—300变电站综合自动化系统DMP303 断路器操作装置技术使用说明书南京力导科技股份有限公司2025 年 7 月目 录1 适用范围................................................................................................................................12 功能特点................................................................................................................................13 技术指标...............................................................................................................................23.1 额定数据.........................................................................................................................23.2 环境条件.........................................................................................................................23.3 绝缘耐压.........................................................................................................................24．装置原理...........................................................................................................................34.1 DMP303-1 断路器操作模件...............................................................................34.2 DMP303-C 非电量保护接点重动模件.........................................................3附图 1. DMP303 断路器操作装置背板端子图..............................................4附图 2. DMP303-1 断路器操作模件原理图....................................................5附图 3. DMP303-C 非电量保护接点重动模件原理图.............................61 适用范围本装置可为 110KV 电压等级及以下变电站提供主变本体保护及不分相操作断路器的操作回路。2 功能特点根据工程需要，DMP303 装置可配置总数不多于四块的操作板和重动板。2.1 主要功能2.1.1 操作板提供以下功能①断路器跳、合闸保持回路②断路器防跳跃回路③断路器位置指示灯④断路器信号接点开出，包括跳位、合位、手跳、手合、控制回路断线、闭锁合闸、闭锁跳闸⑤通过输出控制回路断线信号接点或者将装置输出的跳、合位信号接点接入后备保护装置，实现对控制回路的监视⑥外接跳闸及外...
