e、ba管的预制焊接技术交底

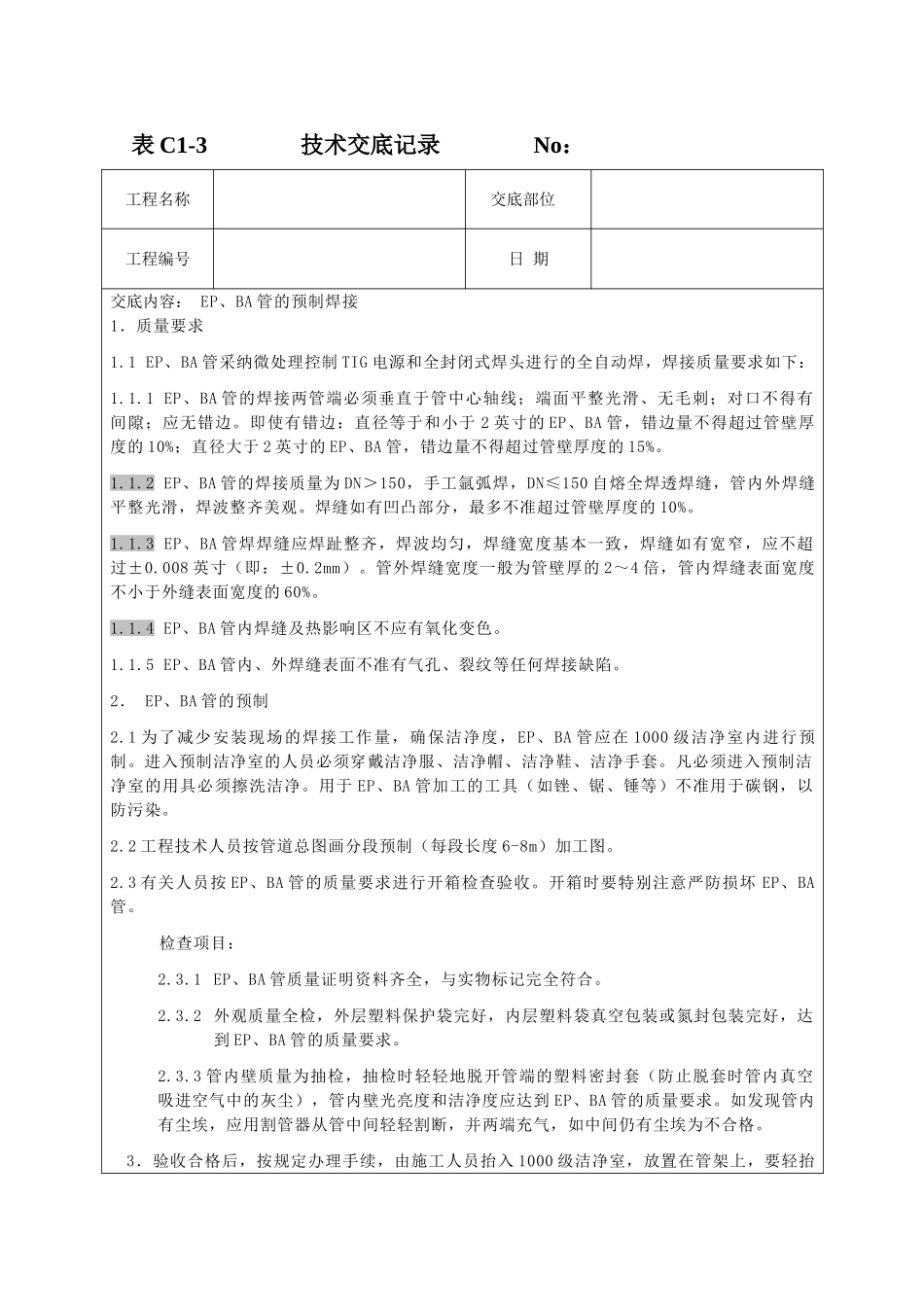

表 C1-3 技术交底记录 No：工程名称交底部位工程编号日 期交底内容： EP、BA 管的预制焊接1．质量要求1.1 EP、BA 管采纳微处理控制 TIG 电源和全封闭式焊头进行的全自动焊，焊接质量要求如下：1.1.1 EP、BA 管的焊接两管端必须垂直于管中心轴线；端面平整光滑、无毛刺；对口不得有间隙；应无错边。即使有错边：直径等于和小于 2 英寸的 EP、BA 管，错边量不得超过管壁厚度的 10%；直径大于 2 英寸的 EP、BA 管，错边量不得超过管壁厚度的 15%。1.1.2 EP、BA 管的焊接质量为 DN＞150，手工氩弧焊，DN≤150 自熔全焊透焊缝，管内外焊缝平整光滑，焊波整齐美观。焊缝如有凹凸部分，最多不准超过管壁厚度的 10%。1.1.3 EP、BA 管焊焊缝应焊趾整齐，焊波均匀，焊缝宽度基本一致，焊缝如有宽窄，应不超过±0.008 英寸（即：±0.2mm）。管外焊缝宽度一般为管壁厚的 2～4 倍，管内焊缝表面宽度不小于外缝表面宽度的 60%。1.1.4 EP、BA 管内焊缝及热影响区不应有氧化变色。1.1.5 EP、BA 管内、外焊缝表面不准有气孔、裂纹等任何焊接缺陷。2． EP、BA 管的预制2.1 为了减少安装现场的焊接工作量，确保洁净度，EP、BA 管应在 1000 级洁净室内进行预制。进入预制洁净室的人员必须穿戴洁净服、洁净帽、洁净鞋、洁净手套。凡必须进入预制洁净室的用具必须擦洗洁净。用于 EP、BA 管加工的工具（如锉、锯、锤等）不准用于碳钢，以防污染。2.2 工程技术人员按管道总图画分段预制（每段长度 6-8m）加工图。2.3 有关人员按 EP、BA 管的质量要求进行开箱检查验收。开箱时要特别注意严防损坏 EP、BA管。检查项目：2.3.1 EP、BA 管质量证明资料齐全，与实物标记完全符合。2.3.2 外观质量全检，外层塑料保护袋完好，内层塑料袋真空包装或氮封包装完好，达到 EP、BA 管的质量要求。2.3.3 管内壁质量为抽检，抽检时轻轻地脱开管端的塑料密封套（防止脱套时管内真空吸进空气中的灰尘），管内壁光亮度和洁净度应达到 EP、BA 管的质量要求。如发现管内有尘埃，应用割管器从管中间轻轻割断，并两端充气，如中间仍有尘埃为不合格。3．验收合格后，按规定办理手续，由施工人员抬入 1000 级洁净室，放置在管架上，要轻抬轻放，严禁碰撞、抛扔和脚踩。4. 预制人员必须戴好洁净手套，任何时候及任何情况下，不准触摸 BA 管内壁。从各个环节严防碳氢化合物污染。5. 管子开封前应预先做好管内充氩（氮）的准备工作。...
