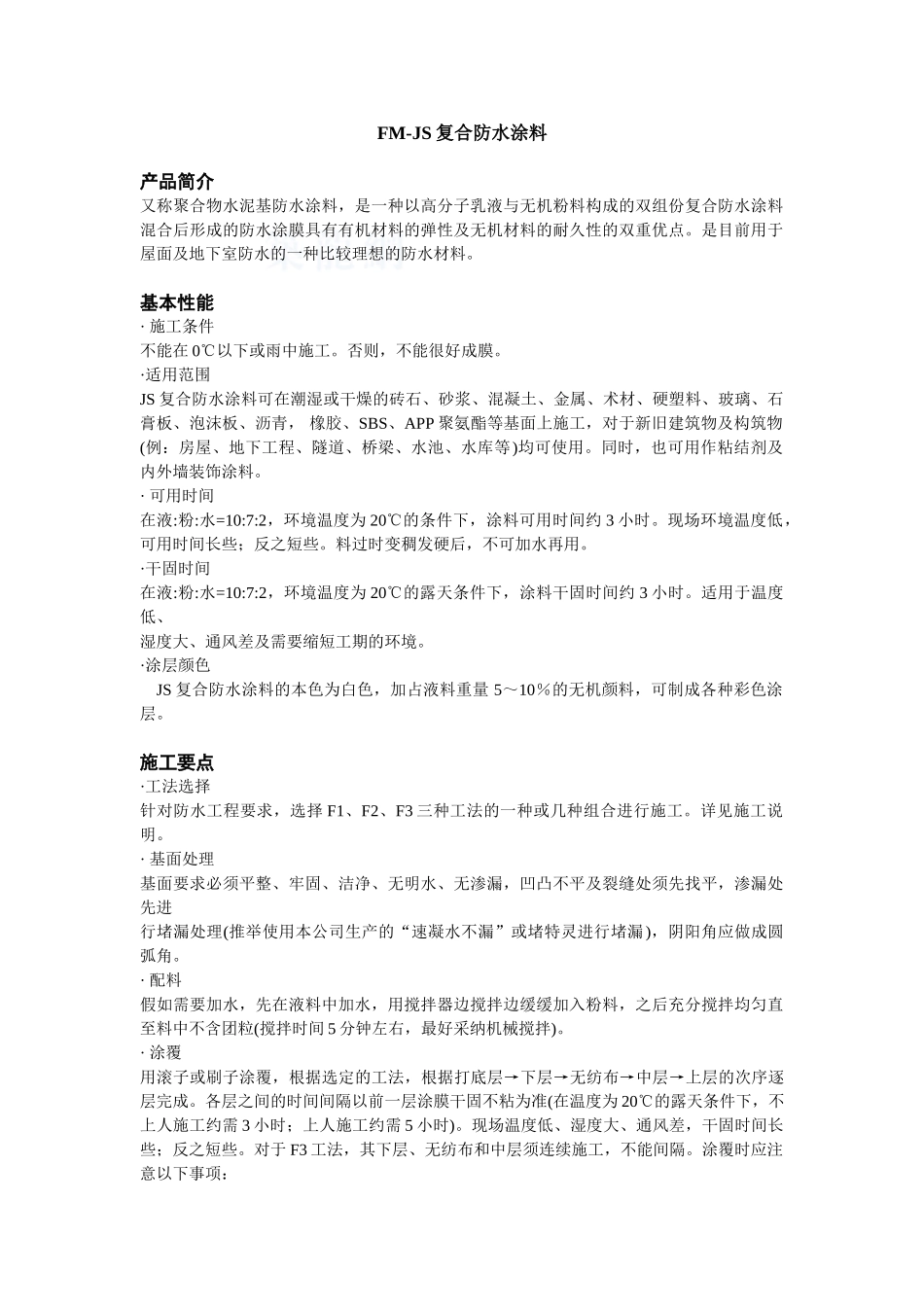

FM-JS 复合防水涂料产品简介 又称聚合物水泥基防水涂料，是一种以高分子乳液与无机粉料构成的双组份复合防水涂料混合后形成的防水涂膜具有有机材料的弹性及无机材料的耐久性的双重优点
是目前用于屋面及地下室防水的一种比较理想的防水材料
基本性能 · 施工条件 不能在 0℃以下或雨中施工
否则，不能很好成膜
·适用范围 JS 复合防水涂料可在潮湿或干燥的砖石、砂浆、混凝土、金属、术材、硬塑料、玻璃、石膏板、泡沫板、沥青， 橡胶、SBS、APP 聚氨酯等基面上施工，对于新旧建筑物及构筑物(例：房屋、地下工程、隧道、桥梁、水池、水库等)均可使用
同时，也可用作粘结剂及内外墙装饰涂料
· 可用时间 在液:粉:水=10:7:2，环境温度为 20℃的条件下，涂料可用时间约 3 小时
现场环境温度低，可用时间长些；反之短些
料过时变稠发硬后，不可加水再用
·干固时间 在液:粉:水=10:7:2，环境温度为 20℃的露天条件下，涂料干固时间约 3 小时
适用于温度低、 湿度大、通风差及需要缩短工期的环境
·涂层颜色 JS 复合防水涂料的本色为白色，加占液料重量 5～10％的无机颜料，可制成各种彩色涂层
施工要点 ·工法选择 针对防水工程要求，选择 F1、F2、F3 三种工法的一种或几种组合进行施工
详见施工说明
· 基面处理 基面要求必须平整、牢固、洁净、无明水、无渗漏，凹凸不平及裂缝处须先找平，渗漏处先进 行堵漏处理(推举使用本公司生产的“速凝水不漏”或堵特灵进行堵漏)，阴阳角应做成圆弧角
· 配料 假如需要加水，先在液料中加水，用搅拌器边搅拌边缓缓加入粉料，之后充分搅拌均匀直至料中不含团粒(搅拌时间 5 分钟左右，最好采纳机械搅拌)
· 涂覆 用滚子或刷子涂覆，根据选定的工法，根据打底层→下层→无纺布→中层→上层的次序逐层完成
各层之间的时间间隔以前一层涂膜干固不粘为准(
