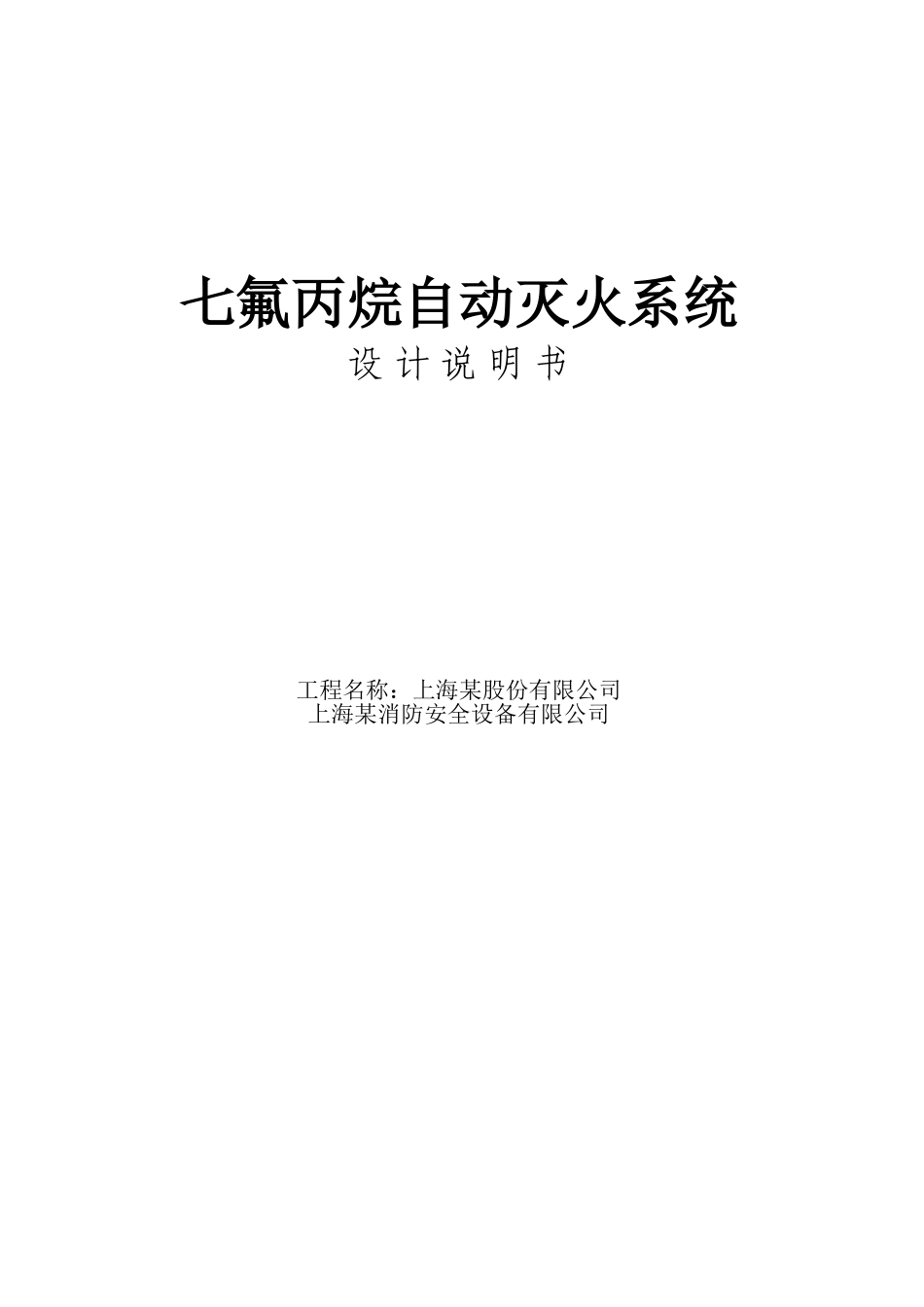

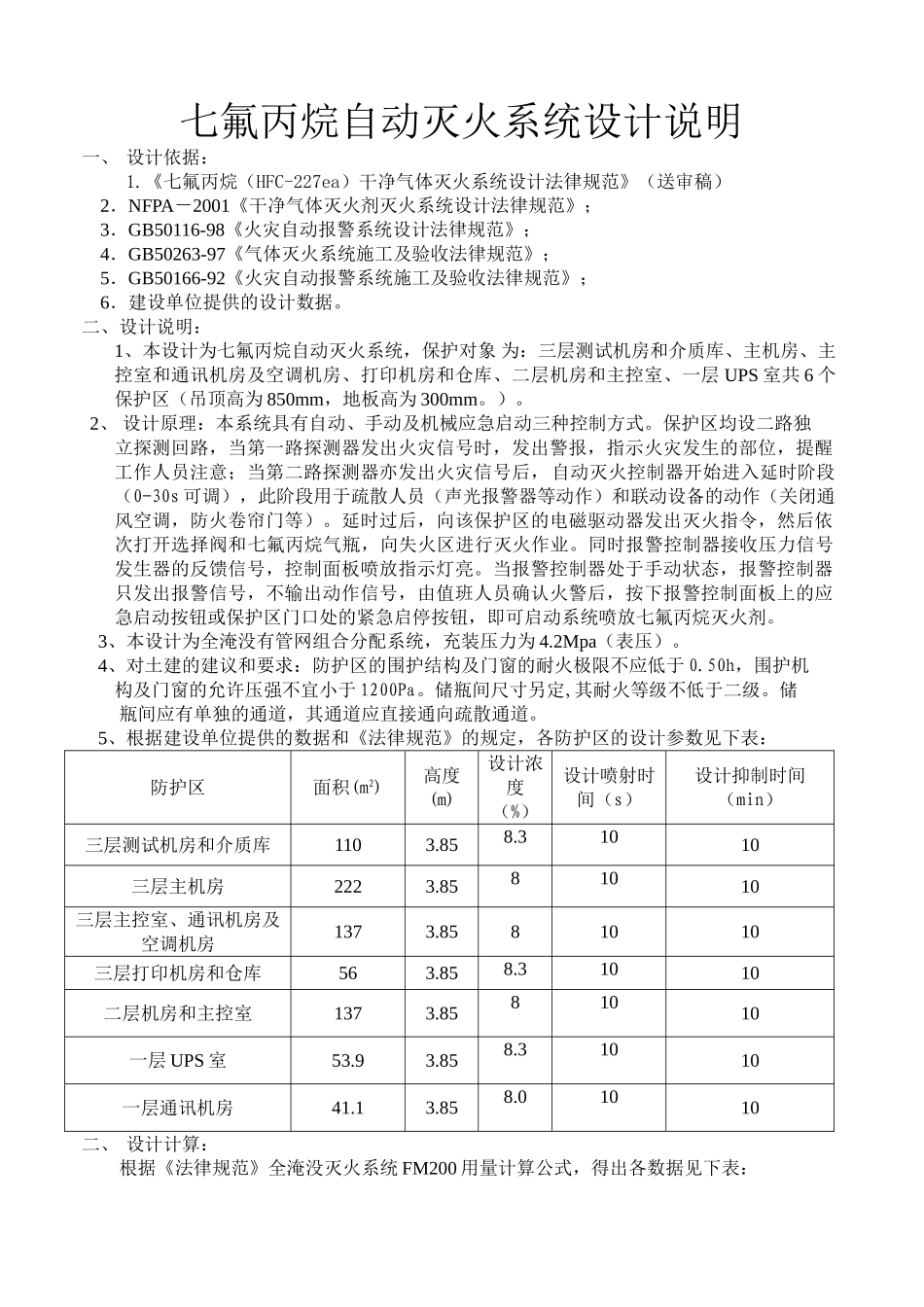

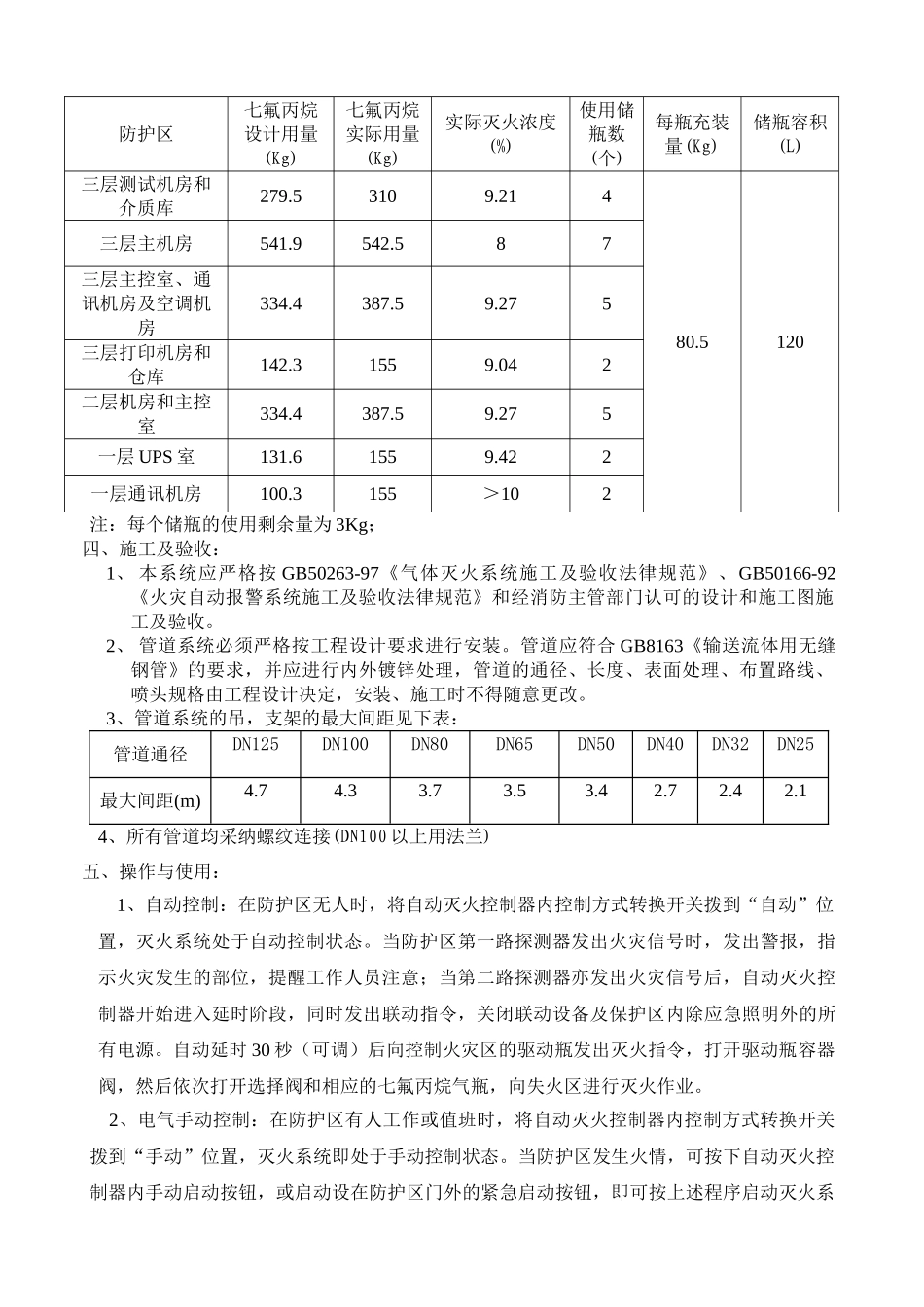

七氟丙烷自动灭火系统设 计 说 明 书 工程名称：上海某股份有限公司上海某消防安全设备有限公司 七氟丙烷自动灭火系统设计说明一、 设计依据：1.《七氟丙烷（HFC-227ea）干净气体灭火系统设计法律规范》（送审稿） 2．NFPA－2001《干净气体灭火剂灭火系统设计法律规范》； 3．GB50116-98《火灾自动报警系统设计法律规范》； 4．GB50263-97《气体灭火系统施工及验收法律规范》； 5．GB50166-92《火灾自动报警系统施工及验收法律规范》； 6．建设单位提供的设计数据。二、设计说明：1、本设计为七氟丙烷自动灭火系统，保护对象 为：三层测试机房和介质库、主机房、主控室和通讯机房及空调机房、打印机房和仓库、二层机房和主控室、一层 UPS 室共 6 个保护区（吊顶高为 850mm，地板高为 300mm。）。 2、 设计原理：本系统具有自动、手动及机械应急启动三种控制方式。保护区均设二路独立探测回路，当第一路探测器发出火灾信号时，发出警报，指示火灾发生的部位，提醒工作人员注意；当第二路探测器亦发出火灾信号后，自动灭火控制器开始进入延时阶段（0-30s 可调），此阶段用于疏散人员（声光报警器等动作）和联动设备的动作（关闭通风空调，防火卷帘门等）。延时过后，向该保护区的电磁驱动器发出灭火指令，然后依次打开选择阀和七氟丙烷气瓶，向失火区进行灭火作业。同时报警控制器接收压力信号发生器的反馈信号，控制面板喷放指示灯亮。当报警控制器处于手动状态，报警控制器只发出报警信号，不输出动作信号，由值班人员确认火警后，按下报警控制面板上的应急启动按钮或保护区门口处的紧急启停按钮，即可启动系统喷放七氟丙烷灭火剂。3、本设计为全淹没有管网组合分配系统，充装压力为 4.2Mpa（表压）。4、对土建的建议和要求：防护区的围护结构及门窗的耐火极限不应低于 0.50h，围护机构及门窗的允许压强不宜小于 1200Pa。储瓶间尺寸另定,其耐火等级不低于二级。储瓶间应有单独的通道，其通道应直接通向疏散通道。5、根据建设单位提供的数据和《法律规范》的规定，各防护区的设计参数见下表：防护区面积(m2)高度(m)设计浓度（%）设计喷射时间（s）设计抑制时间（min）三层测试机房和介质库1103.858.31010三层主机房2223.8581010三层主控室、通讯机房及空调机房1373.8581010三层打印机房和仓库563.858.31010二层机房和主控室1373.8581010一层 UPS 室53.93.858.31010一层通讯机房41.13.858.01010二、 设计计算：根据《法...
