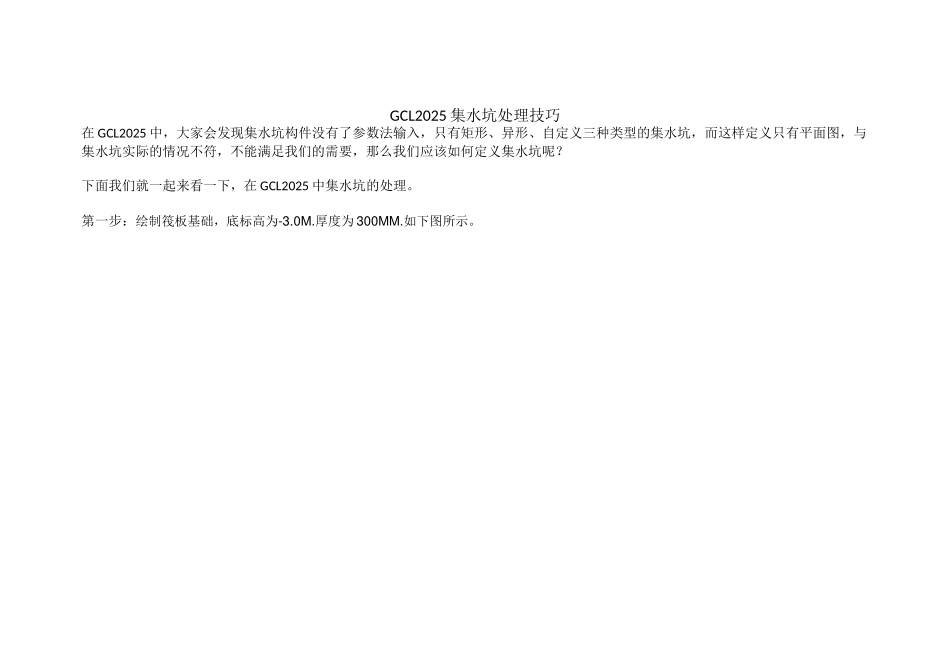

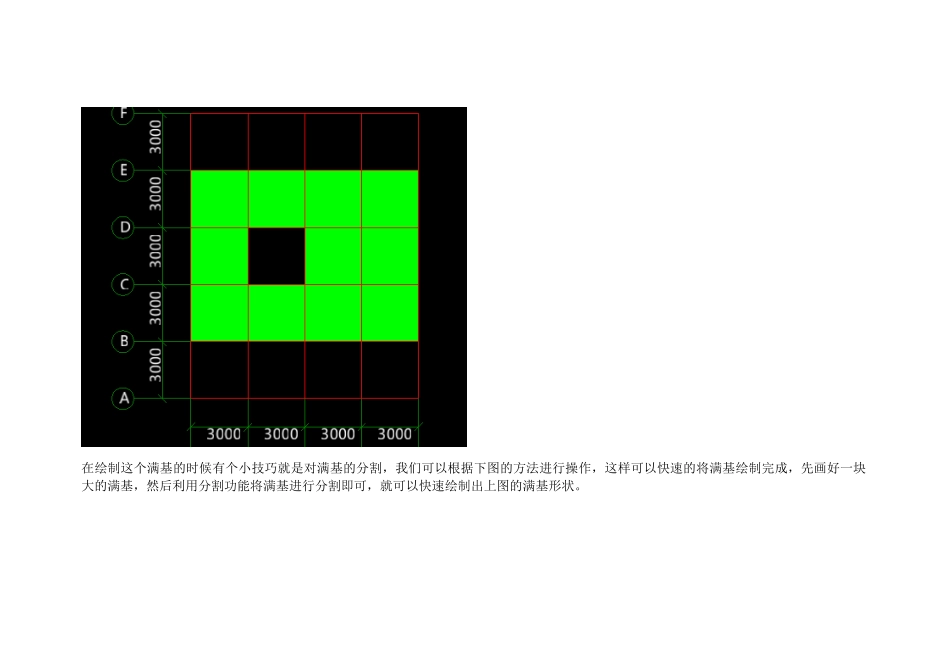

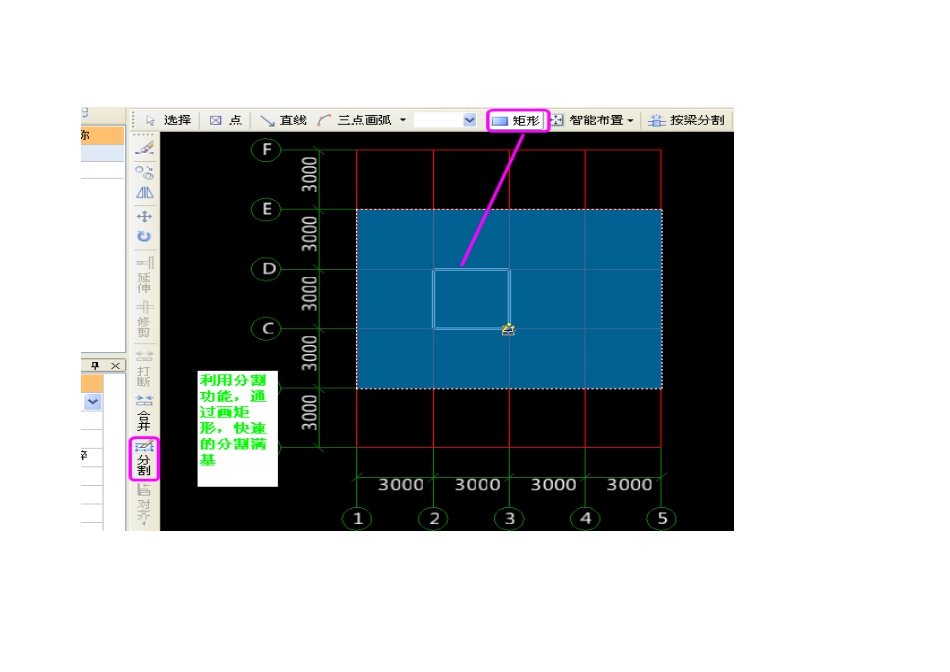

GCL2025 集水坑处理技巧在 GCL2025 中，大家会发现集水坑构件没有了参数法输入，只有矩形、异形、自定义三种类型的集水坑，而这样定义只有平面图，与集水坑实际的情况不符，不能满足我们的需要，那么我们应该如何定义集水坑呢？下面我们就一起来看一下，在 GCL2025 中集水坑的处理。第一步：绘制筏板基础，底标高为-3.0M.厚度为 300MM.如下图所示。在绘制这个满基的时候有个小技巧就是对满基的分割，我们可以根据下图的方法进行操作，这样可以快速的将满基绘制完成，先画好一块大的满基，然后利用分割功能将满基进行分割即可，就可以快速绘制出上图的满基形状。第二步：因为满基回字形内边临时不支持筏板边坡设置功能，如图所示位置这个时候我们还是要对满基进行分割，分割的时候在这个口的中心线分割一下即可，如图所示分割后，我们设置筏板边坡如图所示看一下三维显示可以看到，集水坑的底部边坡形式已经显示出来，但中间是空的第三步，在建立一个满基，底标高为-3.5，板厚 200MM，绘制在口处即可，我们可以看一下三维效果，这个口就被堵上了。为了便于看三维效果，我把满基改了两个颜色，这样看着更清楚。 集水坑底部的三维图 底部三维透视效果图，侧面的 集水坑顶部的三维图我们可以总结一下，其实处理的思路就是把集水坑分成两大部分，利用满基来处理。其有用了这么多年的算量软件，个人感觉每次做工程或用软件最有成就感的就是把我自己的思路和软件的功能结合起来，绘制出我想要的图形计算其工程量。这里只是和大家分享一下我的方法，希望软件能够给大家带来帮助！
